Thông tin chi tiết sản phẩm:
|
| Điểm nổi bật: | máy cắt laser sợi cnc |
||
|---|---|---|---|
1. Đặc điểm kỹ thuật kết cấu chính

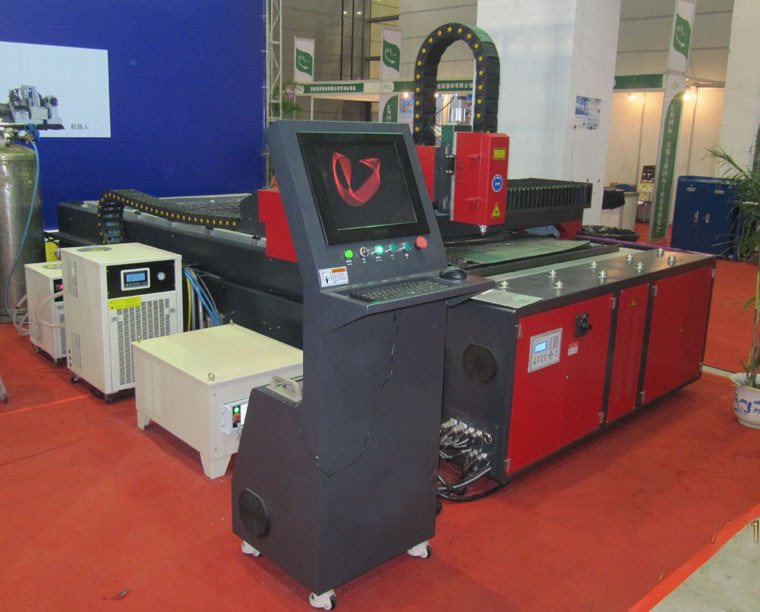

máy cắt laser sợi 500W-FL-3015 được tạo thành từ souce sợi laser năng lượng, thân máy, hộp điều khiển, hệ thống lọc không khí và hệ thống điều khiển CNC.
Thông số kỹ thuật
| thông số quang học | Đơn vị | 500W |
| chế độ chạy | CW, QCW | |
| bước sóng bức xạ trung tâm | nm | 1070-1080 |
| sản lượng điện tiêu chuẩn | W | 500 |
| chất lượng chùm tia | mm * mrad | 4 |
| tốc độ điều chỉnh | kHz | 5 |
| đường kính sợi truyền | micron | ≥50 |
| ổn định công suất đầu ra (dài hạn) | % | ± 2 |
| Quyền lực | VAC | 400-460 |
| Công suất tiêu thụ | kW | 2 |
Cơ cấu hệ thống
| Không có nối tiếp. | Tên | Số lượng, lượng (cái) | Các chú thích |
| 1 | Laser fiber | 1 | gốc nhập khẩu |
| 2 | hệ thống quang học ống kính mở rộng Speed kiếng quang phổ Tập trung ống kính | 1 | Thông qua công nghệ của Đức và đặc biệt thiết kế. ống kính quang trực tiếp ảnh hưởng đến chất lượng của facular, ảnh hưởng đến chất lượng đường may cắt và mặt bích, tốc độ và độ dày cắt. |
| 3 | động cơ servo Panasonic | 1 | động cơ servo Panasonic và trình điều khiển Panasonic. Nhập khẩu ốc vít và đường ray từ Đài Loan |
| 4 | hệ thống kiểm soát | 1 | PC |
| 5 | hệ thống chỉ Laser | 1 | Semiconductor (đỏ nhạt) |
Thiết bị dẫn chính đến các tính năng tốt: máy phát laser và ống kính quang học. Chúng tôi sử dụng các thành phần điện Schneider.
| bàn hoạt động CNC | Nó sẽ sử dụng kết cấu thép hàn, xử lý thất bại stress, cơ cấu thuế giá nặng, nhập khẩu TBI vít cán bộ, đường sắt lót Hiwin, và động cơ servo Panasonic. | Nó có trợ lý thiết bị xả, chặt ép và tẩy trống. |
Thông số kỹ thuật chính
| Đặc điểm kỹ thuật | tham số |
| chiều dài Laser | 1064nm |
| Max. năng lượng laser | 1000W |
| Định vị | dấu hiệu đèn đỏ |
| khu vực xử lý hiệu quả | 1500mm * 3000mm |
| X / Y trục Lặp lại định vị chính xác | ± 0.03mm |
| Max. Độ dày cắt thép carbon | ≤ 8mm |
| Max. tốc độ cắt của thép cacbon | 0.8mm thép không gỉ dày, 12-14m / phút, 1.0mm độ dày thép không gỉ, 10-12m / phút |
| tài liệu hỗ trợ | DXF vv (hỗ trợ phần mềm Auto CAD, phần mềm CorelDraw) |
| Tổng công suất tiêu thụ | ≤ 20KW |
| Cung cấp năng lượng | 3 giai đoạn 4 dây AC 380V, 50Hz / 60Hz / 60A |
Các thông số cắt
| Độ dày (mm) | Vật chất | Tốc độ cắt tối đa (m / phút) | trợ lý khí |
| 1 | CÔ | số 8 | Ôxy |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | SS | 6 | nitơ |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | Hợp kim nhôm | 3 | |
| 2 | 1.5 |
Các thông số kỹ thuật
| Mô hình | FL-3015 |
| Bước sóng Laser | 1070nm |
| năng lượng laser Max | 500W (CW) |
| Khu vực làm việc | 3000mmX1500mm |
| đột quỵ trục X | 3000m |
| Y đột quỵ trục | 1500m |
| X, độ chính xác định vị trục Y | ± 0.05mm |
| X, Y, Z trục lặp lại chính xác vị trí | ± 0.03mm |
| X, Y đơn trục tối đa không vụ tốc độ | 20min |
| X / Y trục tốc độ tương tác tối đa | 40 phút |
| tăng tốc trục X / Y max | 1.0G |
| hệ thống CNC | CẮT LASER |
| Max trọng tải | 500KG |
| Giai đoạn | 3 |
| Điện áp định mức | 380V |
| Tần số | 50Hz |
| Mức bảo vệ quyền lực chính | IP54 |
| Tổng trọng lượng | 2250KG |
| Hạng mục | Tham số |
| chiều dài Laser | 1064nm |
| Max. năng lượng laser | 1000W |
| Định vị | dấu hiệu đèn đỏ |
| khu vực xử lý hiệu quả | 1500mm * 3000mm |
| X / Y trục Lặp lại định vị chính xác | ± 0.03mm |
| Max. Độ dày cắt thép carbon | ≤ 8mm |
| Max. tốc độ cắt của thép cacbon | 0.8mm thép không gỉ dày, 12-14m / phút, 1.0mm độ dày thép không gỉ, 10-12m / phút |
| tài liệu hỗ trợ | DXF vv (hỗ trợ phần mềm Auto CAD, phần mềm CorelDraw) |
| Tổng công suất tiêu thụ | ≤ 20KW |
| Cung cấp năng lượng | 3 giai đoạn 4 dây AC 380V, 50Hz / 60Hz / 60A |

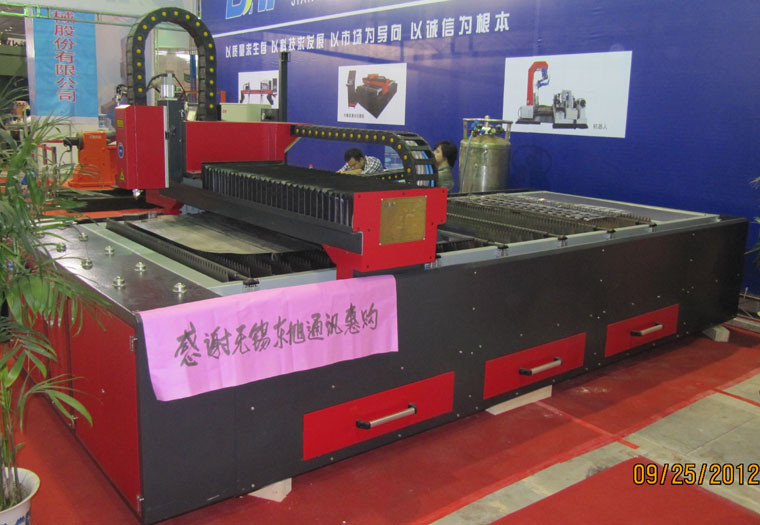

FL-3015 Sợi Laser Máy cắt đạt được bằng laser mạnh mẽ tập trung vào đối tượng gây nóng chảy ngay lập tức và bốc hơi, với laser sợi gốc nhập khẩu từ IPG Laser Group tại Đức. Tự động cắt được điều khiển bởi hệ thống cơ khí số hóa. Máy này đã ngưng tụ các công nghệ laser, kỹ thuật số, và cơ khí chính xác.
2.1. Chia kiểu thiết kế và bảng hoạt động độc lập. Nó có thể được di chuyển theo điều kiện. Thoải mái và dễ dàng hoạt động.
2.2. động cơ servo nhập khẩu bàn làm việc, đi du lịch khu vực 1500mm * 3000mm.

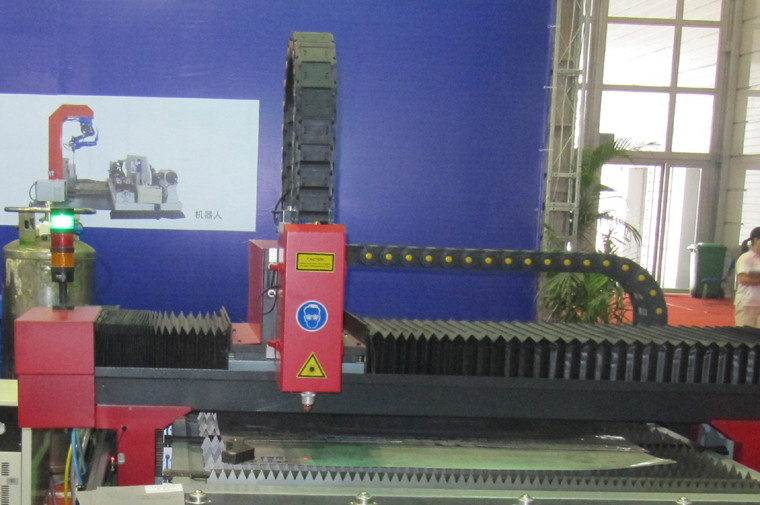

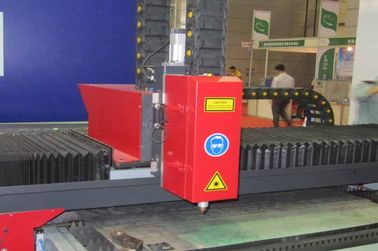

2.3. đầu Laser có thể được điều chỉnh thông qua các trục Z, đi du lịch khu vực 0-100mm
3. Các tính năng chính
3.1. Nó có thể được sử dụng rộng rãi để cắt tấm như: thép không gỉ, thép carbon, nhôm, vv
3.2. Khả năng cắt mạnh: loại 500W có thể không gỉ cắt lên đến 8mm.
3.3. cắt giảm chi phí thấp: Nó có thể cắt với nhiệt độ và chi phí của nó là 0,5 USD - 1. Các chi phí chính xác bao gồm điện 3-6 độ mỗi giờ, bảo vệ ống kính 0,08 USD - 0,16 mỗi giờ, và không có bất kỳ chi phí khác. Nếu bạn sử dụng O2 hoặc N2, Các chi phí cần được tăng 2,4 USD - 4,8. (Như hình dạng và độ dày khác nhau, khối lượng tiêu thụ sẽ khác nhau.)
3.4. Nhanh tốc độ cắt, hiệu quả cao, hoạt động an toàn và hiệu suất ổn định.
3.5. Chất lượng tốt, biến dạng nhỏ mịn và tốt cái nhìn bên ngoài.
3.6. Nhập khẩu động cơ servo và hệ thống bánh răng để đảm bảo độ chính xác cắt. độ chính xác cắt cao.
3.7. phần mềm chuyên dụng cho phép đồ họa hoặc văn bản được thiết kế ngay lập tức hoặc xử lý. Linh hoạt và dễ dàng hoạt động.
4. Ứng dụng nguyên liệu
Áp dụng cho cắt trên tấm hoặc ống bằng thép không gỉ, thép carbon, thép hợp kim, thép lò xo, nhôm, đồng, titan, vv Nó có tác dụng xử lý tuyệt vời trên các loại thép hợp kim giòn cứng.
5. Các lĩnh vực ứng dụng
Sử dụng rộng rãi trong chế biến kim loại tấm, đồ kim khí, thiết bị nhà bếp, thiết bị cao cấp kiên quyết, hộp điều khiển điện, phụ tùng ô tô, kính, áp phích, hàng thủ công, ánh sáng, và các bộ phận chính xác.
6. Thiết bị linh kiện
| Mục | Tên | Đặc điểm kỹ thuật | Số lượng |
| 1 | FL-3015 | 3000mm * 1500mm | 1 bộ |
| 2 | Laser sợi | 500W | 1 |
| 3 | hệ thống CNC | CẮT LASER | 1 |
| 4 | Đầu cắt laser | Mỹ lasermech | 1 |
| 5 | Máy làm mát nước | 1 bộ |
7. Tài liệu kỹ thuật được cung cấp
| Mục | Tài liệu kỹ thuật | Đơn vị | Số lượng, lượng |
| 1 | hướng dẫn vận hành | Bộ | 1 |
| 2 | Phần mềm sử dụng hướng dẫn | Bộ | 1 |
| 3 | phần mềm cắt laser đặc biệt | Bộ | 1 |
| 4 | chứng nhận sản phẩm | Bộ | 1 |
| 5 | danh sách máy đóng gói | Cái | 1 |
