| Tên thương hiệu: | CMC |
| Model Number: | FL-3015 |
| MOQ: | 1 |
| giá bán: | According detail requirement |
| Điều khoản thanh toán: | Xuống thanh toán 30% T / T, 70% T / T trước khi vận chuyển |
| Khả năng cung cấp: | yêu cầu theo |

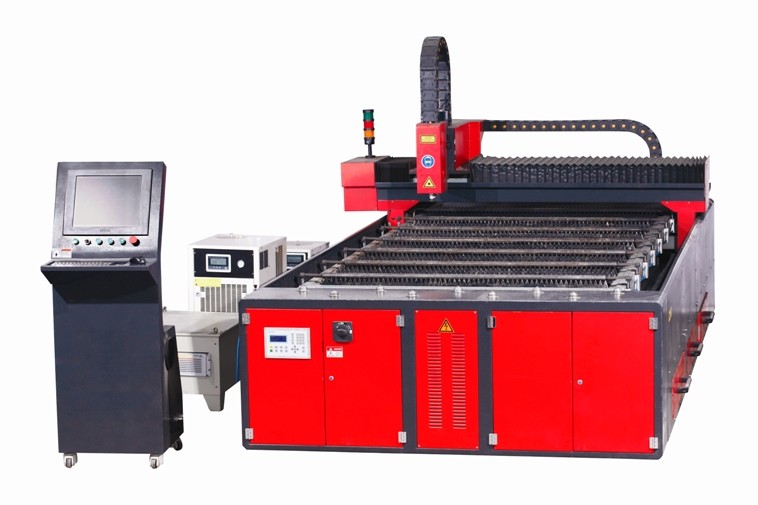

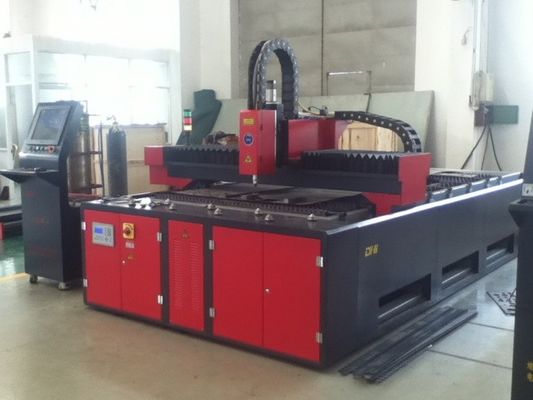

500W 1500 X 3000 CNC Laser sợi Máy cắt Đối với tấm tấm
1. Hiệu quả biểu đồ cắt xử lý mẫu
lời quảng cáo tấm kim loại chế biến làm việc mảnh cắt
2. ☆ Giới thiệu cơ bản
Lời quảng cáo tấm kim loại chế biến làm việc mảnh cắt
2. Giới thiệu cơ bản
FL-3015 Sợi Laser Máy cắt đạt được bằng laser mạnh mẽ tập trung vào đối tượng gây nóng chảy ngay lập tức và bốc hơi, với laser sợi gốc nhập khẩu từ IPG Laser Group tại Đức. Tự động cắt được điều khiển bởi hệ thống cơ khí số hóa. Máy này đã ngưng tụ các công nghệ laser, kỹ thuật số, và cơ khí chính xác.
2.1. Chia kiểu thiết kế và bảng hoạt động độc lập. Nó có thể được di chuyển theo điều kiện. Thoải mái và dễ dàng hoạt động.
2.2. Động cơ servo nhập khẩu bàn làm việc, đi du lịch khu vực 1500mm * 3000mm.

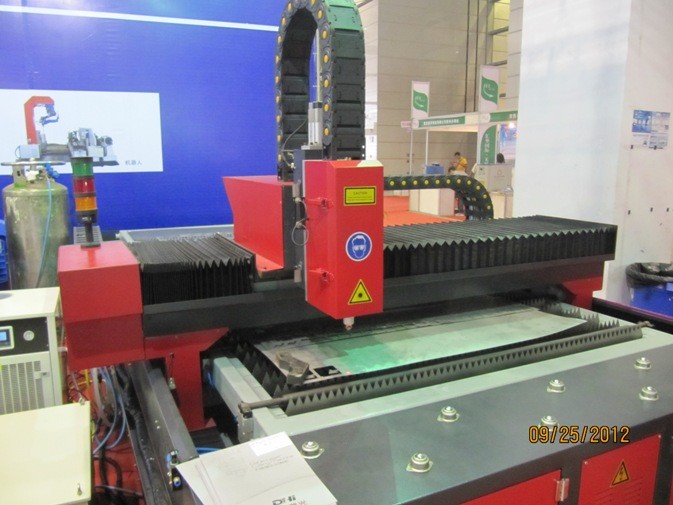

2.3. Đầu Laser có thể được điều chỉnh thông qua các trục Z, đi du lịch khu vực 0-100mm
3. Các tính năng chính
3.1. Nó có thể được sử dụng rộng rãi để cắt tấm như: thép không gỉ, thép carbon, nhôm, vv
3.2. Khả năng cắt mạnh: loại 500W có thể không gỉ cắt lên đến 8mm.
3.3. Cắt giảm chi phí thấp: Nó có thể cắt với nhiệt độ và chi phí của nó là 0,5 USD - 1. Các chi phí chính xác bao gồm điện 3-6 độ mỗi giờ, bảo vệ ống kính 0,08 USD - 0,16 mỗi giờ, và không có bất kỳ chi phí khác. Nếu bạn sử dụng O2 hoặc N2, Các chi phí cần được tăng 2,4 USD - 4,8. (Như hình dạng và độ dày khác nhau, khối lượng tiêu thụ sẽ khác nhau.)
3.4. Nhanh tốc độ cắt, hiệu quả cao, hoạt động an toàn và hiệu suất ổn định.
3.5. Chất lượng tốt, biến dạng nhỏ mịn và tốt cái nhìn bên ngoài.
3.6. Nhập khẩu động cơ servo và hệ thống bánh răng để đảm bảo độ chính xác cắt. Độ chính xác cắt cao.
3.7. Phần mềm chuyên dụng cho phép đồ họa hoặc văn bản được thiết kế ngay lập tức hoặc xử lý. Linh hoạt và dễ dàng hoạt động.
4. Ứng dụng nguyên liệu
Áp dụng cho cắt trên tấm hoặc ống bằng thép không gỉ, thép carbon, thép hợp kim, thép lò xo, nhôm, đồng, titan, vv Nó có tác dụng xử lý tuyệt vời trên các loại thép hợp kim giòn cứng.
5. Các lĩnh vực ứng dụng
Sử dụng rộng rãi trong chế biến kim loại tấm, đồ kim khí, thiết bị nhà bếp, thiết bị cao cấp kiên quyết, hộp điều khiển điện, phụ tùng ô tô, kính, áp phích, hàng thủ công, ánh sáng, và các bộ phận chính xác.
6. Thông số kỹ thuật kết cấu chính

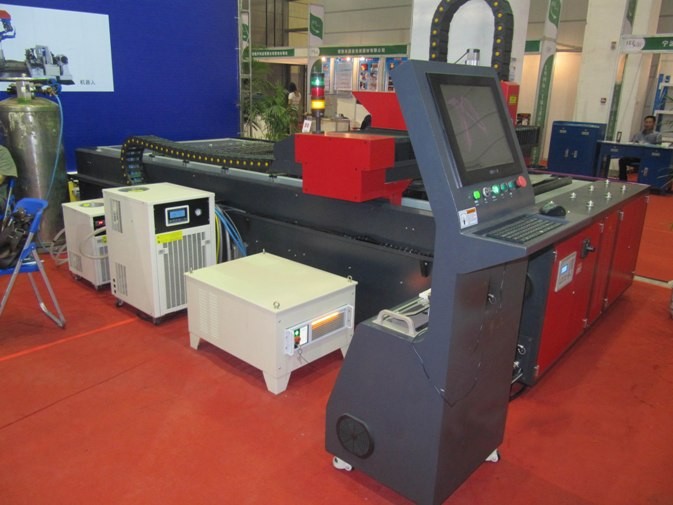

Máy cắt laser sợi 500W-FL-3015 được tạo thành từ thân máy, laser sợi, hộp điều khiển, hệ thống lọc không khí và hệ thống điều khiển CNC.
Thông số kỹ thuật
| thông số quang học | Đơn vị | 500W |
| chế độ chạy | CW, QCW | |
| Bước sóng bức xạ trung tâm | nm | 1070-1080 |
| Sản lượng điện tiêu chuẩn | W | 500 |
| chất lượng chùm tia | mm * mrad | 4 |
| tốc độ điều chỉnh | kHz | 5 |
| Đường kính sợi truyền | micron | ≥50 |
| Ổn định công suất đầu ra (dài hạn) | % | ± 2 |
| Quyền lực | VAC | 400-460 |
| Công suất tiêu thụ | kW | 2 |
Cơ cấu hệ thống
| Không có nối tiếp. | Tên | Số lượng, lượng (cái) | Các chú thích |
| 1 | Laser fiber | 1 | gốc nhập khẩu |
| 2 | hệ thống quang học Ống kính mở rộng Speed kiếng quang phổ Tập trung ống kính | 1 | Thông qua công nghệ của Đức và đặc biệt thiết kế. Ống kính quang trực tiếp ảnh hưởng đến chất lượng của facular, ảnh hưởng đến chất lượng đường may cắt và mặt bích, tốc độ và độ dày cắt. |
| 3 | Động cơ servo Panasonic | 1 | Động cơ servo Panasonic và trình điều khiển Panasonic. Nhập khẩu ốc vít và đường ray từ Đài Loan |
| 4 | hệ thống kiểm soát | 1 | PC |
| 5 | Hệ thống chỉ Laser | 1 | Semiconductor (đỏ nhạt) |
Thiết bị dẫn chính đến các tính năng tốt: máy phát laser và ống kính quang học. Chúng tôi sử dụng các thành phần điện Schneider.
| Bàn hoạt động CNC | Nó sẽ sử dụng kết cấu thép hàn, xử lý thất bại stress, cơ cấu thuế giá nặng, nhập khẩu TBI vít cán bộ, đường sắt lót Hiwin, và động cơ servo Panasonic. | Nó có trợ lý thiết bị xả, chặt ép và tẩy trống. |
7. thông số kỹ thuật chính
| Đặc điểm kỹ thuật | tham số |
| chiều dài Laser | 1064nm |
| Max. năng lượng laser | 1000W |
| Định vị | Dấu hiệu đèn đỏ |
| Khu vực xử lý hiệu quả | 1500mm * 3000mm |
| X / Y trục Lặp lại định vị chính xác | ± 0.03mm |
| Max. Độ dày cắt thép carbon | ≤ 8mm |
| Max. tốc độ cắt của thép cacbon | 0.8mm thép không gỉ dày, 12-14m / phút, 1.0mm độ dày thép không gỉ, 10-12m / phút |
| tài liệu hỗ trợ | DXF vv (hỗ trợ phần mềm Auto CAD, phần mềm CorelDraw) |
| Tổng công suất tiêu thụ | ≤ 20KW |
| Cung cấp năng lượng | 3 giai đoạn 4 dây AC 380V, 50Hz / 60Hz / 60A |
8. Các thông số cắt
| Độ dày (mm) | Vật chất | Tốc độ cắt tối đa (m / phút) | trợ lý khí |
| 1 | CÔ | số 8 | Ôxy |
| 2 | 4.5 | ||
| 3 | 3 | ||
| 4 | 2 | ||
| 5 | 1.5 | ||
| 6 | 0.8 | ||
| 1 | SS | 6 | nitơ |
| 2 | 3 | ||
| 3 | 1.5 | ||
| 1 | Hợp kim nhôm | 3 | |
| 2 | 1.5 |
9. Thông số kỹ thuật
| Mô hình | FL-3015 |
| Bước sóng Laser | 1070nm |
| Năng lượng laser Max | 500W (CW) |
| Khu vực làm việc | 3000mmX1500mm |
| Đột quỵ trục X | 3000m |
| Y đột quỵ trục | 1500m |
| X, độ chính xác định vị trục Y | ± 0.05mm |
| X, Y, Z trục lặp lại chính xác vị trí | ± 0.03mm |
| X, Y đơn trục tối đa không vụ tốc độ | 20min |
| X / Y trục tốc độ tương tác tối đa | 40 phút |
| Tăng tốc trục X / Y max | 1.0G |
| hệ thống CNC | CẮT LASER |
| Max trọng tải | 500KG |
| Giai đoạn | 3 |
| Điện áp định mức | 380V |
| Tần số | 50Hz |
| Mức bảo vệ quyền lực chính | IP54 |
| Tổng trọng lượng | 2250KG |
10 thành phần thiết bị
| Mục | Tên | Đặc điểm kỹ thuật | Số lượng |
| 1 | FL-3015 | 3000mm * 1500mm | 1 bộ |
| 2 | Laser sợi | 500W | 1 |
| 3 | hệ thống CNC | CẮT LASER | 1 |
| 4 | Đầu cắt laser | Mỹ lasermech | 1 |
| 5 | Máy làm mát nước | 1 bộ |
11. Tài liệu kỹ thuật được cung cấp
| Mục | Tài liệu kỹ thuật | Đơn vị | Số lượng, lượng |
| 1 | hướng dẫn vận hành | Bộ | 1 |
| 2 | Phần mềm sử dụng hướng dẫn | Bộ | 1 |
| 3 | Phần mềm cắt laser đặc biệt | Bộ | 1 |
| 4 | chứng nhận sản phẩm | Bộ | 1 |
| 5 | Danh sách máy đóng gói | Cái | 1 |
12. LẮP ĐẶT & Vận hành
Nhân BÁN sẽ giám sát việc lắp đặt và vận hành máy
Dịch vụ này bao gồm:
1. Cung cấp kỹ thuật viên có trình độ (s).
2. Giám sát nhân viên của khách hàng đối với:
a) Định vị của máy
b) Chạy dây cáp và ống từ điểm vào dịch vụ
c) Kết nối các loại cáp điện và ống gas cho máy
Trách nhiệm của khách hàng 3.
a) Một máy nén không khí (sử dụng chủ yếu trong các phong trào khí nén)
b) Một chai oxy lỏng (thích hợp hơn với một hóa lỏng)
c) Điện: 380V 50Hz 3 pha (với một điều 30kW)
d) khí, không khí và nguồn cung cấp điện có sẵn cho các kết nối với máy tính tại các điểm được đề cử.
e) Khách hàng là để đảm bảo trang web này là rõ ràng trước khi bắt đầu cài đặt, điều chỉnh và đào tạo.
f) Cung cấp lao động, carnages và bảo hiểm để dỡ máy và trợ giúp công việc cài đặt dưới sự chỉ đạo của giám sát lắp đặt Dade
g) Cung cấp Xưởng cơ khí và một thợ lắp ráp điện trong thời gian cài đặt.
h) Cung cấp tấm và hàng tiêu dùng cho vận hành thử nghiệm, liên kết máy và đào tạo.
i) Xây dựng thời tiết, như bảo hành sẽ bị vô hiệu nếu máy là tùy thuộc vào các yếu tố
j) sàn bê tông Thích hợp
13. Đào tạo
1. Sau khi hoàn tất vận hành, kỹ thuật viên sẽ bắt BÁN Đào tạo.
Khách hàng phải cung cấp đầy đủ các tài liệu và hàng tiêu dùng để đảm bảo hoàn thành thỏa đáng cho việc đào tạo.
2. Việc đào tạo sẽ bao gồm:
a) Tổng quan về máy
b) tính năng và hoạt động kiểm soát
c) bảo trì máy và điều chỉnh
d) Giám sát hoạt động của máy
Việc đào tạo của các nhà điều hành máy là đồng thời với quá trình cài đặt, do đó nhân viên phải có sẵn ở tất cả
lần.
