| Tên thương hiệu: | CMC |
| Model Number: | YAG3015 |
| MOQ: | 1 |
| giá bán: | According detail requirement |
| Điều khoản thanh toán: | Xuống thanh toán 30% T / T, 70% T / T trước khi vận chuyển |
| Khả năng cung cấp: | yêu cầu theo |

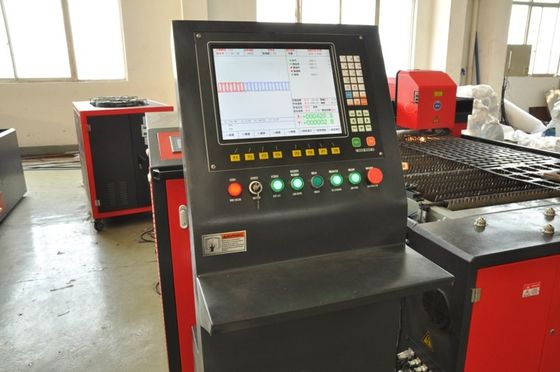

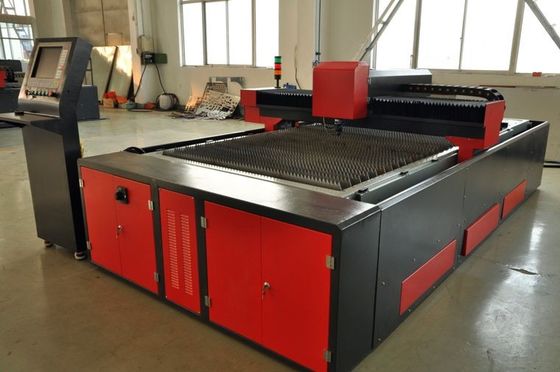

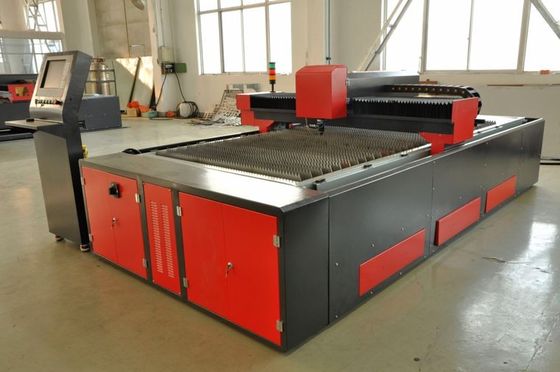

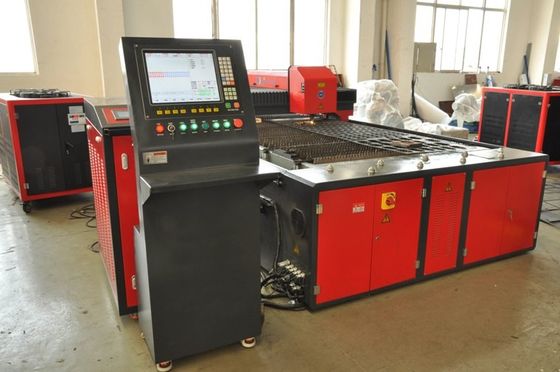

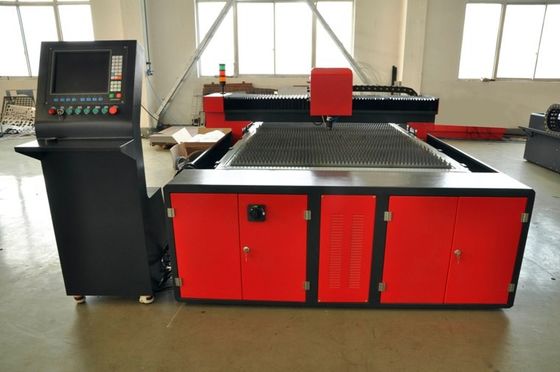

CNC Laser YAG máy cắt 500W 1500 X 3000 cho tấm kim loại
1. Hiệu quả biểu đồ cắt xử lý mẫu
Từ quảng cáo, chế biến kim loại tấm, mảnh làm việc cắt
2. Đặc điểm
2.1 độ chính xác cao: Hãy áp dụng để cắt trên các bộ phận chính xác và loại từ nghệ thuật và biểu đồ.
2.2 tốc độ nhanh: Đó là hơn 200 lần so với cắt dòng.
2.3 mến nhiệt nhỏ, không dễ biến dạng. Cắt đường may phẳng và đẹp, không cần chế biến tiếp theo.
2.4 tỷ lệ giá cao: Giá là một phần ba hiệu suất CO 2 máy cắt laser tương tự, và hai phần năm của hiệu ứng máy CNC cùng.
2.5 Chi phí thấp: Nó chỉ là 1/8 với một phần mười của máy cắt laser CO2 cùng. Chi phí là 4,8-6,4 USD mỗi giờ. Các chi phí của máy cắt laser CO2 là 24-38,4 USD mỗi giờ.
2,6 thấp tiếp theo chi phí duy trì: Nó chỉ là một phần mười đến 1/15 của máy cắt laser CO2 cùng, và một phần ba đến một phần tư của hiệu ứng máy CNC cùng.
2.7 chức năng ổn định đảm bảo sản xuất liên tục. Laser YAG rắn là một trong những sản phẩm ổn định và trưởng thành nhất trong lĩnh vực laser.
2.8 Ưu điểm so với các máy CNC:
(1) Nó có thể hoàn thành việc xử lý của các loại cấu trúc phức tạp. Nó có thể cắt bất cứ hình được vẽ trên máy tính.
(2) Không cần phải mở chế độ. Sản phẩm này sẽ được thực hiện ngay sau khi biểu đồ được vẽ trên máy tính. Nó có thể phát triển sản phẩm mới một cách nhanh chóng và giảm thiểu chi phí.
(3) Nó có hệ thống truy tìm tự động, vì vậy nó có thể làm cả hai việc cắt phẳng và cắt bề mặt gồ ghề.
(4) Máy CNC không thể đáp ứng các yêu cầu kỹ thuật phức tạp, nhưng cắt laser có thể.
(5) bề mặt mịn và cao cấp sản phẩm, mà các máy CNC không thể làm.
(6) Các hình dạng hộp hình thành (trong độ dày 0,5 m) cần các thiết bị mà có thể làm với lỗ và rãnh. Máy CNC không thể làm gì với nó, nhưng YAG-3015 Máy cắt laser có thể giải quyết nó.
3. Tài liệu Ứng dụng
Áp dụng cho cắt trên tấm hoặc ống bằng thép không gỉ, thép carbon, thép hợp kim, thép lò xo, nhôm, đồng, titan, vv Nó có tác dụng xử lý tuyệt vời trên các loại thép hợp kim giòn cứng.
4. Các lĩnh vực ứng dụng
Sử dụng rộng rãi trong chế biến kim loại tấm, đồ kim khí, thiết bị nhà bếp, thiết bị cao cấp kiên quyết, hộp điều khiển điện, phụ tùng ô tô, kính, áp phích, hàng thủ công, ánh sáng, và các bộ phận chính xác.
5. Thiết bị đặc điểm và lợi thế kỹ thuật
YAG-3015 Máy cắt laser đạt được bằng laser mạnh mẽ tập trung vào đối tượng gây nóng chảy ngay lập tức và bốc hơi, với đèn xenon như máy phát điện. Tự động cắt được điều khiển bởi hệ thống cơ khí số hóa. Máy này đã ngưng tụ các công nghệ laser, kỹ thuật số, và cơ khí chính xác.
6. Thiết bị linh kiện
Nó chủ yếu được tạo thành từ các xung laser YAG, laser năng lượng xung, hệ thống làm mát laser, ngoài hệ thống đường dẫn ánh sáng, hệ thống kiểm soát, vv
1, cấu trúc hệ thống
| Mục | Tên | Số lượng, lượng (cái) | Các chú thích |
| 1 | Xung laser YAG | 1 | Mỹ cấu trúc công nghệ đặc biệt đuốc tinh thần |
| 2 | Laser điều khiển điện | 1 | Điều khiển bằng điện xung tần số cao |
| 3 | Hệ thống làm mát đặc biệt | 1 | Thiết bị laser đặc biệt |
| 4 | hệ thống quang học Ống kính mở rộng Speed kiếng quang phổ Tập trung ống kính | 1 | Thông qua công nghệ của Đức và đặc biệt thiết kế. Ống kính quang trực tiếp ảnh hưởng đến chất lượng của facular, ảnh hưởng đến chất lượng đường may cắt và mặt bích, tốc độ và độ dày cắt. |
| 5 | Động cơ servo nhập khẩu | 1 | Nhập khẩu Panasonic động cơ servo và nhập khẩu ốc vít và đường ray từ Đài Loan |
| 6 | hệ thống kiểm soát | 1 | CNC |
| 7 | Hệ thống chỉ Laser | 1 | Semiconductor (đỏ nhạt) |
Các thiết bị chính để cải thiện hiệu suất kỹ thuật của máy cắt laser rắn là tia laser điều khiển điện, đèn laser và ống kính quang học. Ba phần quyết định mức laser kỹ thuật của máy cắt. Chúng tôi nhận thấy rằng việc thực hiện kỹ thuật cắt đứng ở vị trí hàng đầu ở châu Á bởi sự đổi mới của ba phần.
2, Các thiết bị chính
| Các thành phần chính | mô tả đơn giản | Các chú thích |
| Laser | Ngọn đuốc bằng laser kỹ thuật của Mỹ | Phần A sẽ không loại bỏ các nhà máy đóng dấu của loại 600W của mình mà không có thẩm quyền của phần B. |
| Công suất Laser | Điện xung laser | Cắt YAG đặc biệt |
| Bàn hoạt động CNC | Nó sẽ sử dụng kết cấu thép hàn, xử lý thất bại stress, cơ cấu thuế giá nặng, nhập khẩu TBI vít cán bộ, đường sắt lót Hiwin, và động cơ servo Panasonic. | Nó có trợ lý thiết bị xả, chặt ép và tẩy trống. |
| hệ thống kiểm soát | FLSK F-7500 | |
| Phần mềm làm tổ | InteGNPS | |
| Hệ thống làm mát | Hệ thống đôi lưu thông, nhiệt độ báo động, bảo vệ lưu lượng và bảo vệ mực nước. | 7P tần số nguồn điện |
| Bộ điều khiển chiều cao | HYD CNC-300 |
3, Các thông số kỹ thuật chính:
| các chỉ số kỹ thuật | Các thông số kỹ thuật |
| làn sóng điện | 1064nm |
| Max. năng lượng laser | 500W |
| Độ rộng xung | 0.2 ~ 20ms liên tục điều chỉnh |
| tần số xung | 1 ~ 500Hz liên tục điều chỉnh |
| Định vị | Dấu hiệu đèn đỏ |
| Khu vực xử lý hiệu quả | 1500mm * 3000mm |
| X / Y trục lặp đi lặp lại chính xác vị trí | ± 0.03mm |
| Hỗ trợ các định dạng ảnh | DXF, DWG, PLT, vv (hỗ trợ phần mềm Auto CAD, Corel phần mềm vẽ) |
| Tổng công suất tiêu thụ | ≤ 30kW |
| Cung cấp năng lượng | 3 giai đoạn, 4 dây, AC, 380V, 50Hz, 60A |
| Kích thước (L × W × H) | 4560mm x 2450mm x 1560mm |
