Máy cắt cuộn 760mm 3m/Min 6x2000

6x2000 508mm-760mm Sắt cuộn dây thép

Mô tả:Sự sản xuất hàng loạt được sử dụng choMở vòng tấm kim loại,cắtvàcuộn dâyĐược sử dụng để chế biến thép cacbon lăn lạnh và lăn nóng, thép silicon, ván, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải, thép vải vải, thép vải vải, thép vải vải, thép vải vải vải, thép vải vải vải, vải vải vải vải vải vải vảithép không gỉ và bề mặt của tất cả các loại tấm kim loại sau khi mạ. Điều khiển PLC Slitting Line, giao diện người máy, theo mức độ tự động hóa cao, hoạt động đơn giản và đáng tin cậy.

Chi tiết của tất cả các thiết bị:

1. Ống tải cuộn dây thủy lực

Chiếc xe này có thể mang theo cuộn dây thép và làm cho nó di chuyển lên và xuống. Bốn bánh đường dẫn đường sắt đi bộ, lên và xuống được hoàn thành bởi xi lanh thủy lực,việc chạy của dolly được hoàn thành bởi động cơ và hộp số giảm tốc.

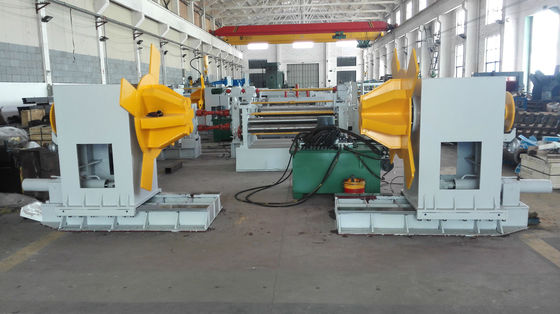

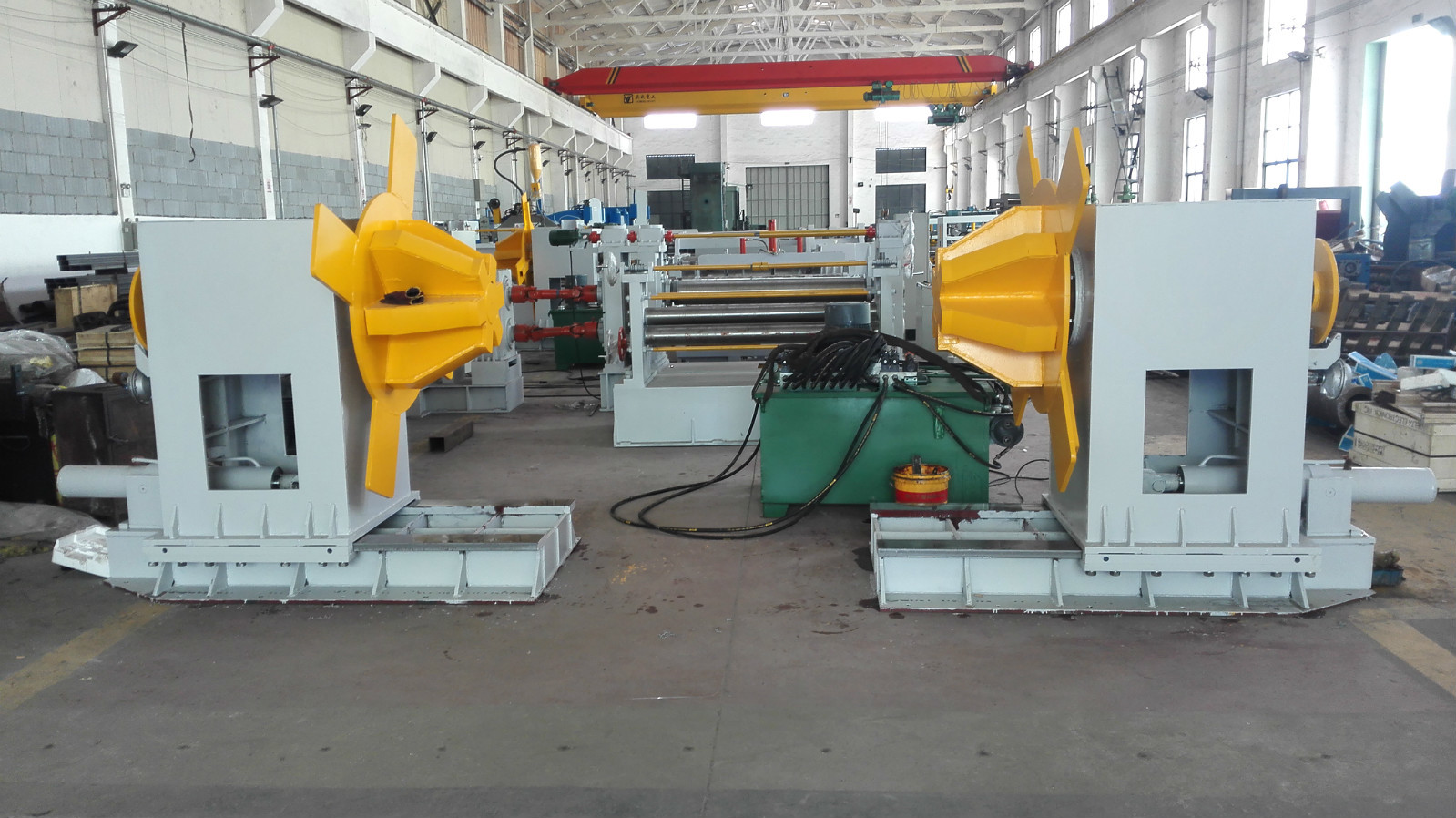

2. Máy tháo cuộn thủy lực

Loại ô hai đầu, bao gồm: đơn vị bên trái và bên phải,

Mở và đóng: thủy lực

Nó bao gồm cơ sở kiểu hướng dẫn, hỗ trợ, cơ chế ngăn chặn, trục mở và kiểu dù hai đầu.

Máy trục có thể di chuyển từ trái sang phải và tập trung đồng thời.

3. Loại ánh sáng Máy in dẫn đường thủy lực, đầu xẻo, mở, cơ chế chèn:

Nó bao gồm cơ sở kiểu khung, cánh tay dẫn đường máy ép thủy lực, cơ chế đầu xẻm thủy lực, cơ chế mở thủy lực, cơ chế chèn thủy lực v.v.

3.1 Cơ chế dẫn đường máy ép thủy lực: Nó bao gồm cánh tay dẫn đường ép thủy lực, bánh xe thép dẫn đường ép, bánh răng và cơ chế truyền dây chuyền, được trang bị 5.Động cơ giảm tốc độ 5Kw cycloid pinwheel vv.

3.2 Cơ chế đầu xẻo thủy lực: Nó bao gồm vỏ đầu xẻo, đầu xẻo thủy lực, cơ chế nâng và cân bằng thủy lực đầu xẻo vv.

3.3 Cơ chế mở thủy lực: Nó bao gồm cột hướng dẫn và tay cầm hướng dẫn, cơ chế mở thủy lực áp xuống và nâng vv.

3.4 Cơ chế kẹp thủy lực: Nó bao gồm nắp, cơ sở khối trượt, 2 cuộn kẹp, cơ chế nâng và nhấn xuống thủy lực cuộn trên, các bộ phận truyền động, hộp số, v.v.

4. Bàn làm việc căng thẳng, chiều dài 3m

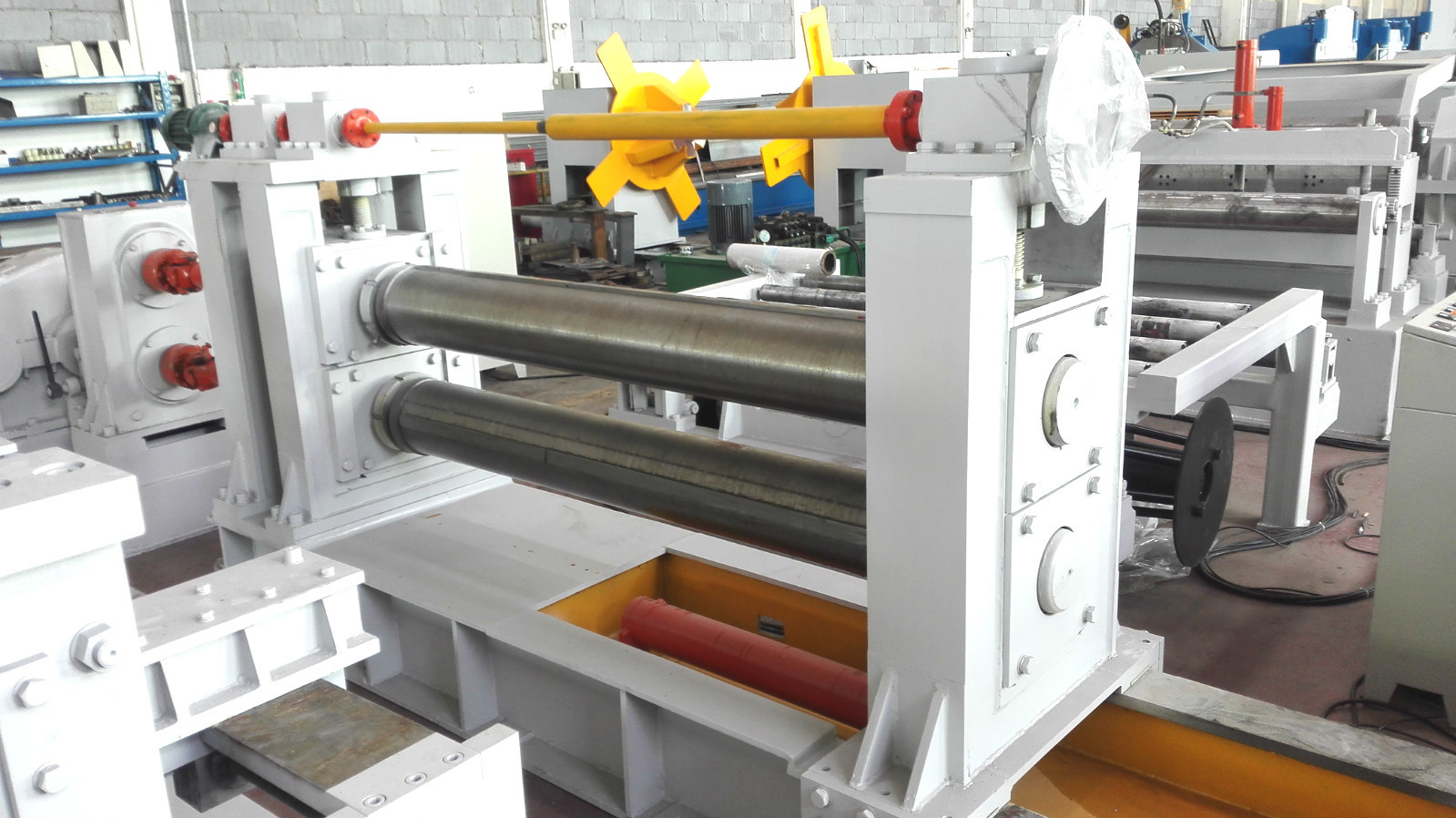

5. Đơn vị cân bằng thô

6Thiết bị hướng dẫn trước khi cắt

Thiết bị hướng dẫn bao gồm khoang làm việc, đường ray hướng dẫn, cơ chế điều chỉnh và tập trung trục vít, giai đoạn cơ sở hướng dẫn hoạt động, cơ chế cuộn dọc.

Tất cả các thiết bị trước khi đơn vị cắt.

7- Đơn vị cắt:

Nó bao gồm một phần máy tính chính và một phần điện.

Phần điện: Nó bao gồm cơ sở điện, bộ giảm tốc, động cơ điều chỉnh tốc độ AC, vỏ phân phối bánh răng, nối, ly hợp, các bộ phận kết nối, truyền chéo phổ quát v.v.

Phần máy chính: Nó bao gồm giai đoạn cơ sở, khung cố định, khối trượt lớn của trục lưỡi dao, trục lưỡi dao hai mảnh, bracket hoạt động, khối trượt của trục công cụ,Cơ chế điều chỉnh thay đổi lưỡi liềm có hệ thống thắt lưng thủy lực hoạt động, nâng điện trục công cụ trên cùng & áp xuống điều chỉnh cơ khí, vv

8Cơ chế quay lại:

Nó bao gồm nắp, trục cuộn lại, cơ sở vòng bi, 2 đĩa cuộn lại nón, cơ chế truyền bánh xe dây chuyền và bánh xe cuộn lại, máy giảm, nối, động cơ vv.

Đơn vị cân bằng thô có ba cuộn cho chức năng cân bằng.

9. Looping & chuyển đổi bàn làm việc:

Nó bao gồm nắp, cơ sở vòng bi, đường lăn, tấm hỗ trợ,

Loop pit Dài × rộng × sâu: như một thông số kỹ thuật

bàn làm việc chuyển tiếp, với xi lanh thủy lực để nâng lên.

Nó bao gồm hai phần trái và phải.

10. Phân tách trước, cơ chế căng, cơ chế tách máy ép thủy lực, cơ chế hỗ trợ tấm:

Nó bao gồm cơ sở, cơ sở vòng bi, vòng bi trước phân tách, đệm damping, tấm damping, tấm damping cơ chế nâng thủy lực & nhấn xuống, đệm đảo ngược căng thẳng, 2 cuộn phản xạ căng thẳng,Ống ngăn tách nén, trục tách máy ép, tách máy ép, cơ chế nâng máy ép xuống và nâng máy ép, cơ chế hỗ trợ tấm thủy lực, cơ chế nâng tấm hỗ trợ tấm thủy lực,được trang bị các tấm tách, bụi phân cách nylon vv

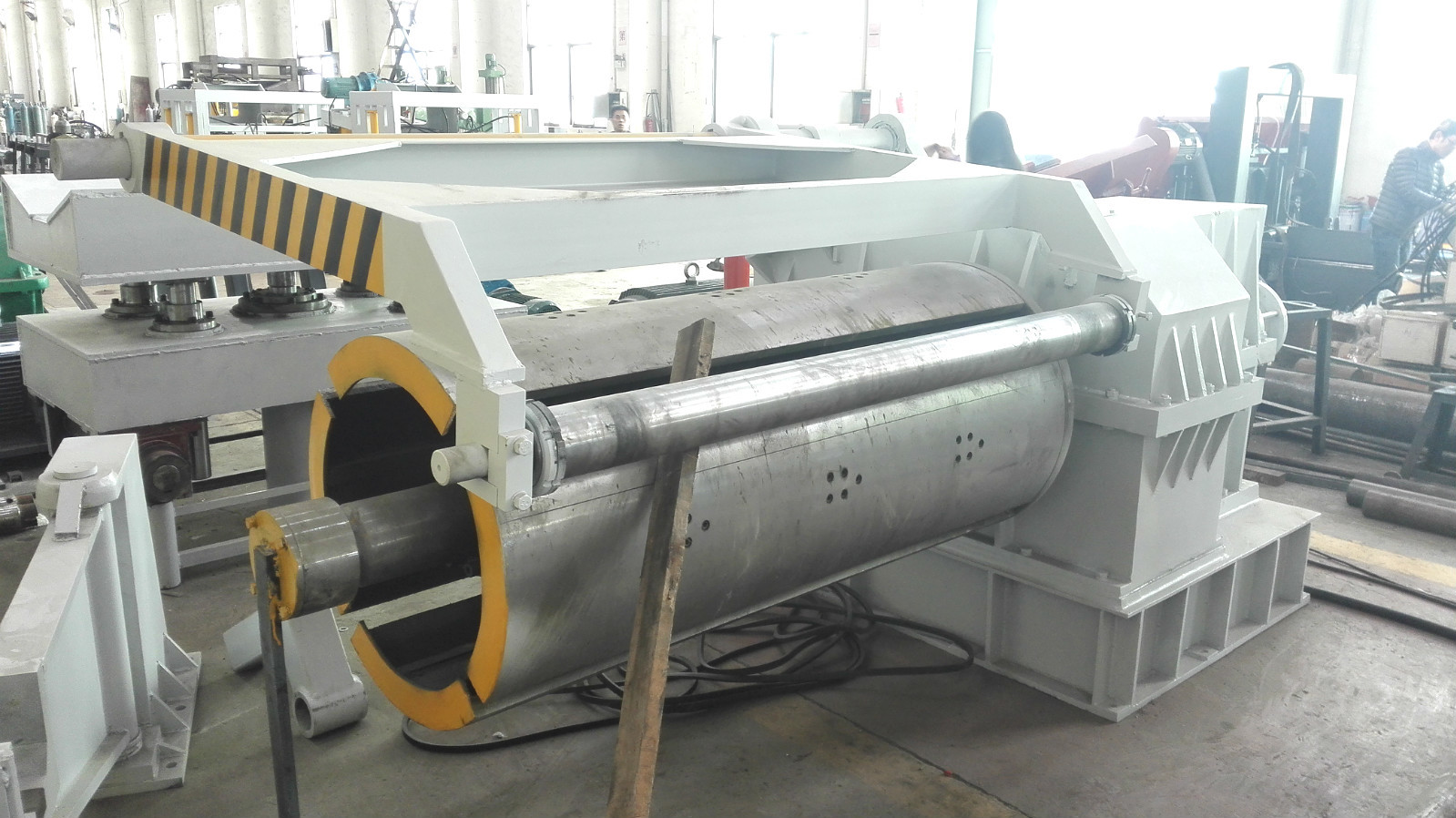

11. Đơn vị cuộn lại:

Nó bao gồm cơ sở, quay trở lại giảm hộp số, quay trở lại trục, tấm vòm, mở rộng giữ đĩa, đường chéo trượt khối mở rộng & cơ chế thu hồi,cơ chế cắt răng bằng miệng thủy lực của kẹp, cơ chế xi lanh dầu mở rộng & xoay, cơ chế ngăn chặn, nối, cánh tay hỗ trợ hoạt động thủy lực, cơ sở hỗ trợ, được trang bị động cơ điều chỉnh tốc độ AC vv

12. Ống thả thủy lực:

Chiếc dolly này có thể mang theo cuộn dây tách biệt, di chuyển và nâng thủy lực, việc chạy của chiếc dolly được thúc đẩy bởi đường dẫn bốn bánh động cơ di chuyển ra khỏi đường và thoát ra.

13Hệ thống điện:

Bàn điều khiển trung tâm.

Nó bao gồm tủ, tủ điều khiển điện chính, tủ điều khiển trợ lý và các thiết bị điện khác.

Thiết bị thiết lập bảo vệ an toàn, nút dừng khẩn cấp & tắt điện, đèn tắt máy, vv

14 Hệ thống thủy lực:

Năng lượng thủy lực 25L/min

Bao gồm: trạm thủy lực, van, bể dầu, khớp, ống mềm, ống cứng v.v.

Lưỡi dao cắt, khoảng cách, tấm không gian, thùng khoảng cách, danh sách vòng cao su ((không với máy, cần chi phí bổ sung)

Ứng dụng:

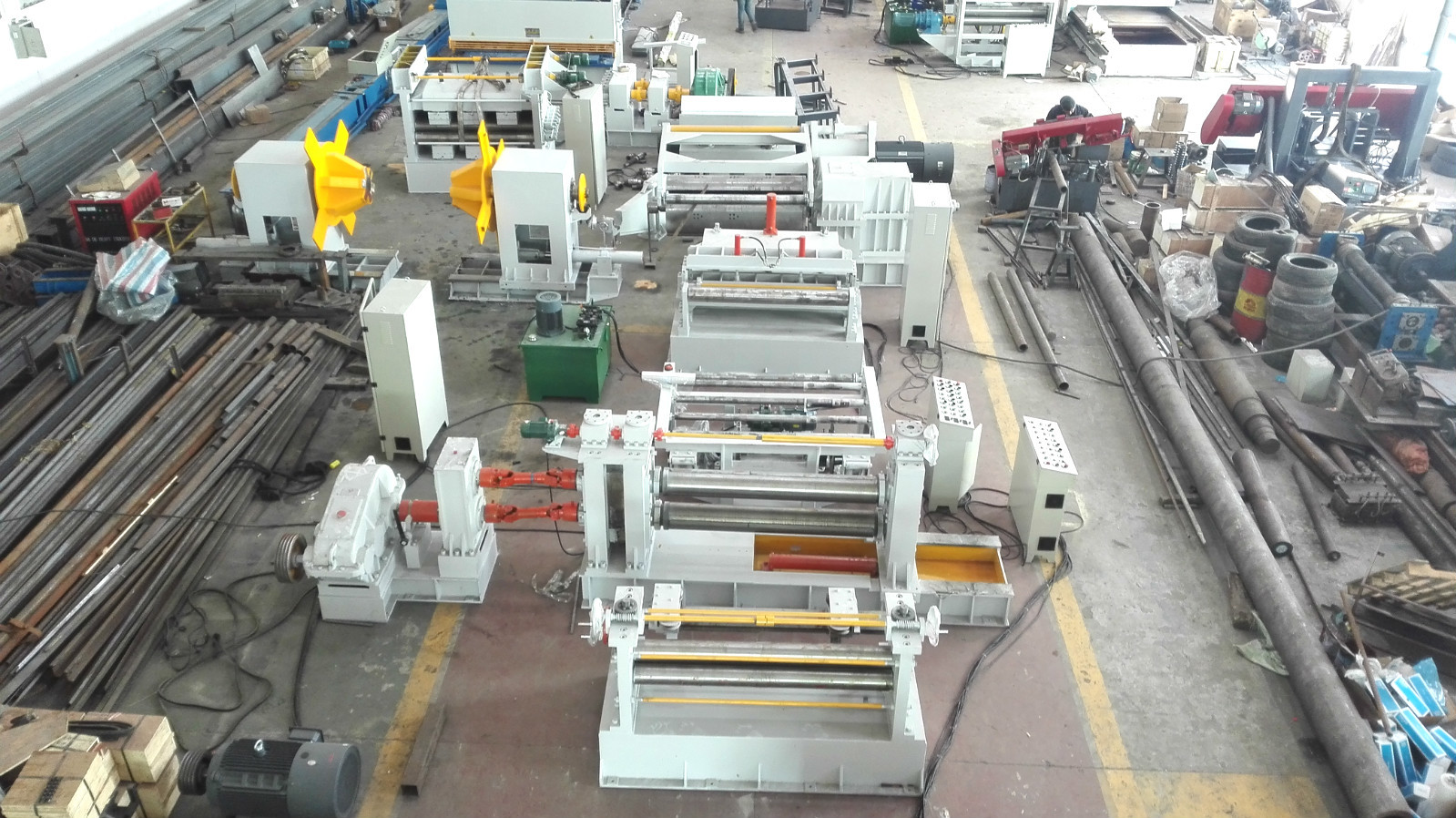

Đường dây này là cho công nghệ mở cuộn dây thép, cắt đĩa và cắt cuộn dây thép

Các thông số kỹ thuật:

1. Nguyên liệu thô dày tối đa 6mm, mỏng tối thiểu 2,5mm. thép nhẹ cán nóng.

2. Độ rộng của vật liệu:800-1550mm

3. Trọng lượng cuộn thép:Max 25 tấn

4. Độ kính bên trong cuộn thép:508mm-760mm

5. Độ kính bên ngoài của cuộn thép:Max.2000mm

6. Chiều kính cuộn: 190mm

7. Sản lượng động cơ cuộn: 2.2kw, mẫu hộp số: BWD13, tốc độ:187

8. Tốc độ làm việc của cuộn kéo: 3m/min

9. Số lượng cuộn phẳng thô: 3, lên một, dưới hai.

10. Chiều kính cuộn ngang ngang: 125mm

11. Đối với các sản phẩm kết thúc cắt, dung sai chiều rộng cắt: ±0,20mm

12. Đối với cắt các sản phẩm hoàn thiện, trọng lượng tối đa của cuộn: 15ton

13. Đối với sản phẩm kết thúc cắt, đường kính bên trong cuộn thép: 760mm

14. Độ dày của đơn vị cắt: 2,5 ~ 4,5mm, C245

15. Các thông số kỹ thuật của hố xoay: 5500 × 2200 mm × 2500 mm Chiều dài × chiều rộng × chiều sâu

16. Chiều kính trục cắt: 220mm

17. Vật liệu trục cắt: 40Cr

18. Điện lực động cơ chính của đơn vị cắt: 37kw (960RPM), Gear Box650

19. Thông tin chi tiết về lưỡi dao, cách, vòng cao su, xem danh sách kèm theo.

20. Vật liệu lưỡi dao cắt: H13K, độ cứng HRC55-58

21. Cơ chế lật ngược phế liệu động cơ chính: YLJ6.3KG/M

22. Tốc độ cuộn lại, độ dày 4,5mm, tối đa 20m/min. độ dày 2,5mm, tối đa 25m/min AC tần số tốc độ điều chỉnh

23. Đơn vị quay lại động cơ chính: 90kw ((960rpm), hộp số: 850

24. Chi tiết về kích thước, xem bản vẽ kèm theo
