4x1600 Dây chuyền rạch thép 37kw độ chính xác cao

4x1600 Dây chuyền cắt cuộn thép Dây chuyền cắt cuộn thép chính xác cao

Chúng tôi sử dụng dây thép và khung gỗ để cố định máy làm ống;Ngoài ra, được sử dụng phim chống va đập để bảo vệ các động cơ chính.Chúng tôi sử dụng container để cung cấp hàng hóa cho khách hàng của chúng tôi.Nói chung, chúng tôi bắt đầu ở cổng FOSHAN, nhưng chúng tôi cũng có thể bắt đầu ở cổng khác tùy theo nhu cầu của khách hàng.

Sau khi dịch vụ - Cung cấp dịch vụ 24 giờ * 7 ngày mỗi tuần 1. Kiểm tra máy nghiền ống trước khi xuất xưởng 2. Cung cấp hướng dẫn kỹ thuật liên quan đến sử dụng máy làm ống 3. Cung cấp phụ tùng thay thế với giá gốc sau thời gian bảo hành 4. Thu mua phản hồi để máy nghiền ống hoạt động 5. Cung cấp hỗ trợ kỹ thuật dài hạn 6. Cung cấp kỹ sư chuyên nghiệp để giúp bạn cải thiện sản lượng, giảm chất thải và giảm chi phí.

Thông số kỹ thuật:

1. Nguyên liệu thô tối đa.độ dày 4mm, tối thiểu.độ dày 2,5mm.thép nhẹ cán nóng.

2. Chiều rộng của vật liệu: 800-1550mm

3. Trọng lượng của cuộn thép: Tối đa 25 tấn

4. Đường kính bên trong của cuộn thép: 508mm-760mm

5. Đường kính ngoài của cuộn thép: Tối đa 1600mm

6. Đường kính con lăn kẹp: 190mm

7. Công suất động cơ con lăn kẹp: 2,2kw, kiểu hộp số: BWD13, tỷ lệ: 187

8. Tốc độ làm việc của con lăn kẹp: 3m / phút

9. Số lượng con lăn san phẳng thô: 3, lên một, dưới hai.

10. Đường kính con lăn san phẳng thô: 125mm

11. Đối với sản phẩm hoàn thiện rãnh, dung sai chiều rộng rãnh: ± 0,20mm

12. Đối với các sản phẩm hoàn thiện dạng rạch, trọng lượng tối đa của cuộn dây: 15 tấn

13. Đối với các sản phẩm hoàn thiện dạng rạch, đường kính bên trong của cuộn thép: 760mm

14. Độ dày đơn vị xẻ rãnh: 2,5 ~ 4,5mm, C245

15. Thông số kỹ thuật hố vòng: 5500 × 2200mm × 2500mm Chiều dài × chiều rộng × chiều sâu

16. Đường kính trục xẻ rãnh: 220mm

17. Vật liệu trục rạch: 40Cr

18. Công suất động cơ chính của đơn vị rạch: 37kw (960RPM), HỘP BÁNH RĂNG650

19. Chi tiết về lưỡi, miếng đệm, vòng cao su, xem danh sách đính kèm.

20. Vật liệu lưỡi rạch: H13K, Độ cứng HRC55-58

21. Cơ chế tua lại phế liệu Công suất động cơ chính: YLJ6.3KG / M

22. Tốc độ tua lại, độ dày 4,5mm, tối đa.20m / phút.độ dày 2,5mm, tối đa.Tốc độ tần số AC 25m / phút có thể điều chỉnh

23. Công suất động cơ chính của bộ phận tua lại: 90kw (960 vòng / phút), hộp số: 850

24. Chi tiết về kích thước, xem bản vẽ đính kèm

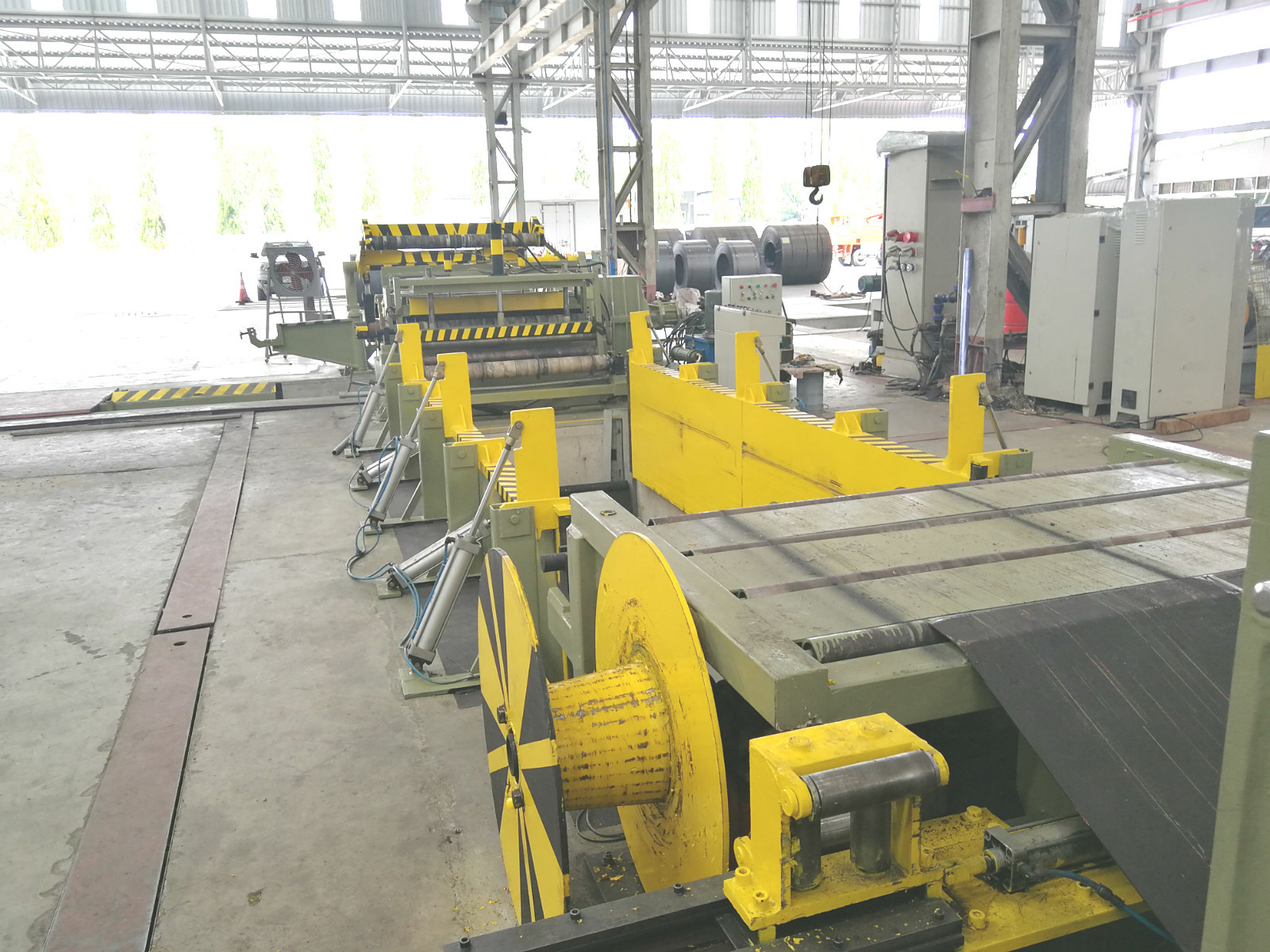

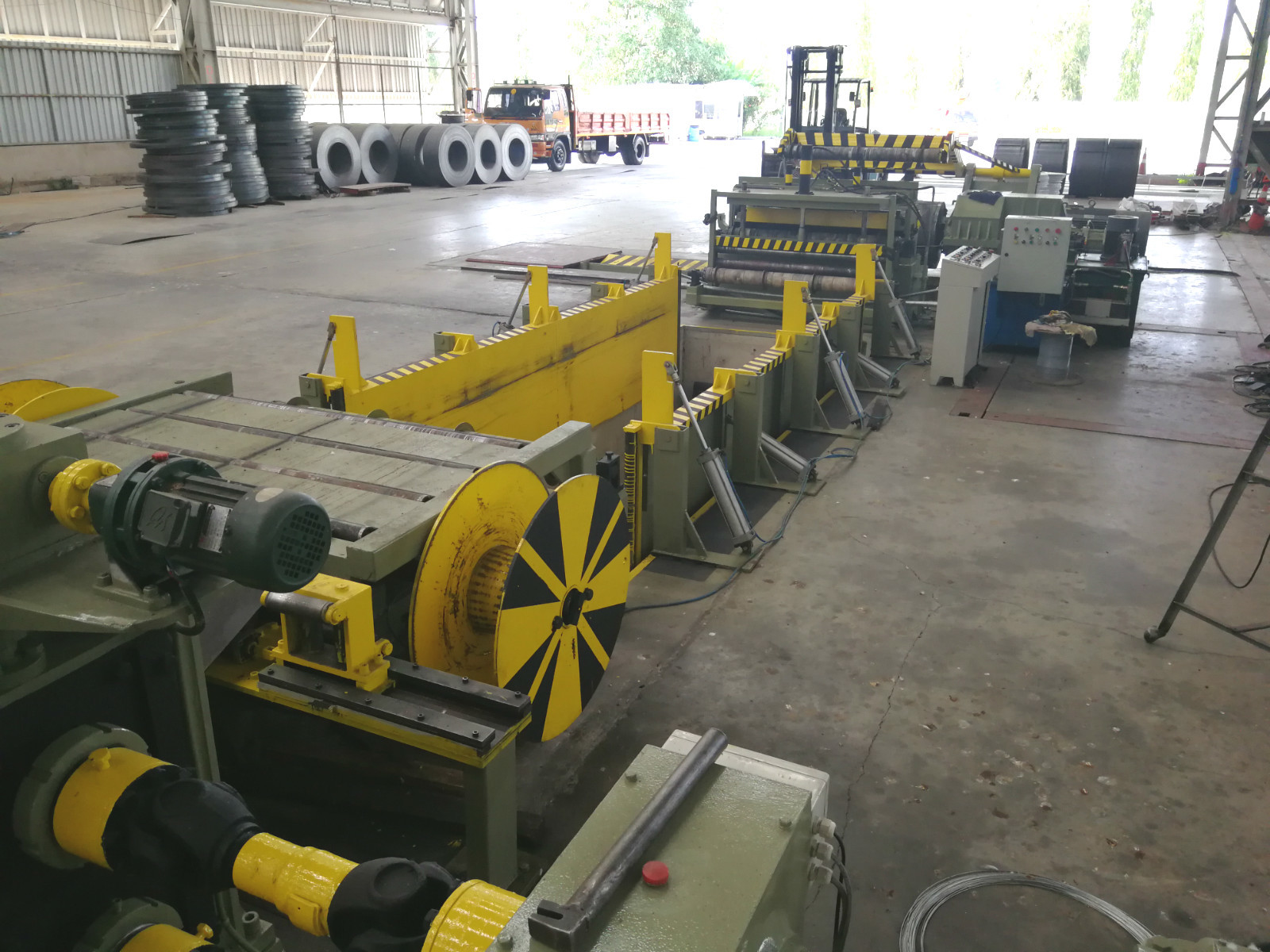

Chi tiết của tất cả các thiết bị:

1. Dolly tải cuộn dây thủy lực

Dolly này có thể mang theo cuộn thép và làm cho nó di chuyển lên xuống. Việc đi bộ, lên xuống của thanh dẫn hướng bốn bánh được hoàn thành bằng xi lanh thủy lực, quá trình chạy của dolly được hoàn thành bằng động cơ và hộp giảm tốc.

2. Decoiler thủy lực

Loại ô hai đầu, Bao gồm: ô bên trái và bên phải,

Mở và đóng: Thủy lực

Nó bao gồm đế kiểu dẫn hướng, giá đỡ, cơ cấu chống sét, trục trang trí và đầu kép kiểu ô.

Trình trang trí có thể di chuyển từ trái sang phải và tập trung đồng thời.

3.Loại nhẹ Hướng dẫn ép thủy lực, đầu xẻng, dụng cụ mở, cơ cấu kẹp:

Nó bao gồm cơ sở kiểu khung, tay dẫn hướng ép thủy lực, cơ cấu đầu xẻng thủy lực, cơ cấu mở thủy lực, cơ cấu kẹp thủy lực, v.v.

3.1 Cơ cấu dẫn hướng ép thủy lực: Nó bao gồm tay dẫn hướng ép thủy lực, bánh xe thép dẫn hướng ép, bánh xích & cơ cấu truyền động xích, được trang bị động cơ giảm tốc độ chong chóng vòng quay 5.5Kw, v.v.

3.2 Cơ cấu đầu xẻng thủy lực: Nó bao gồm vỏ đầu xẻng, đầu xẻng thủy lực, cơ cấu nâng và cân bằng thủy lực đầu xẻng, v.v.

3.3 Cơ cấu mở bằng thủy lực: Nó bao gồm trụ dẫn hướng và ống dẫn hướng, cơ cấu nhấn xuống và nâng của dao mở bằng thủy lực, v.v.

3.4 Cơ cấu kẹp thủy lực: Nó bao gồm giá đỡ, đế khối trượt, 2 cuộn kẹp, cơ cấu nâng & ép thủy lực cuộn trên, bộ phận điện, hộp số.Vân vân.

4. chiều dài bàn làm việc mở rộng: 3m

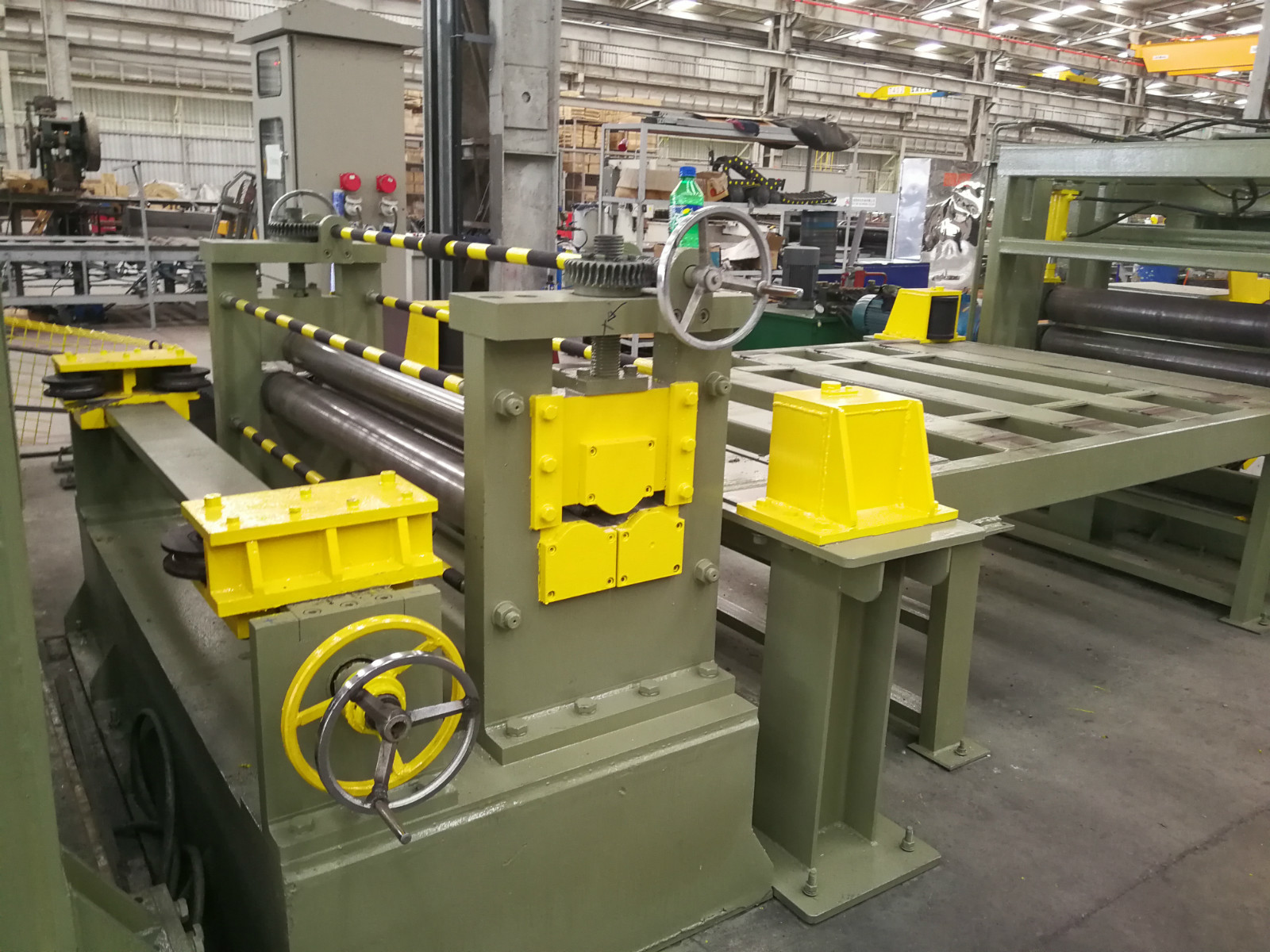

5. Bộ phận san phẳng thô sơ

Bộ phận san phẳng thô có ba con lăn cho chức năng san lấp mặt bằng.Nó là chế độ không hoạt động.

6. Thiết bị hướng dẫn trước khi rạch

Thiết bị dẫn hướng bao gồm giá đỡ làm việc, ray dẫn hướng, cơ cấu điều chỉnh trục vít và định tâm, cơ sở dẫn hướng chủ động, cơ cấu con lăn dọc.

Tất cả các thiết bị trước khi bộ phận rạch.

7. đơn vị rạch:

Nó bao gồm phần máy tính lớn và phần nguồn.

Phần nguồn: Nó bao gồm đế nguồn, bộ giảm tốc, động cơ điều chỉnh tốc độ AC, hộp phân phối bánh răng, khớp nối, ly hợp, các miếng kết nối, bộ truyền chéo đa năng, v.v.

Phần khung chính: Nó bao gồm giai đoạn cơ sở, khung kiểu cố định, khối trượt lớn của trục lưỡi, trục lưỡi hai mảnh, khung chủ động, khối trượt của trục công cụ, khung chủ động cơ cấu điều chỉnh thay đổi lưỡi dao vào & ra bằng thủy lực, trục công cụ trên điện cơ khí điều chỉnh nâng và nhấn xuống, v.v.

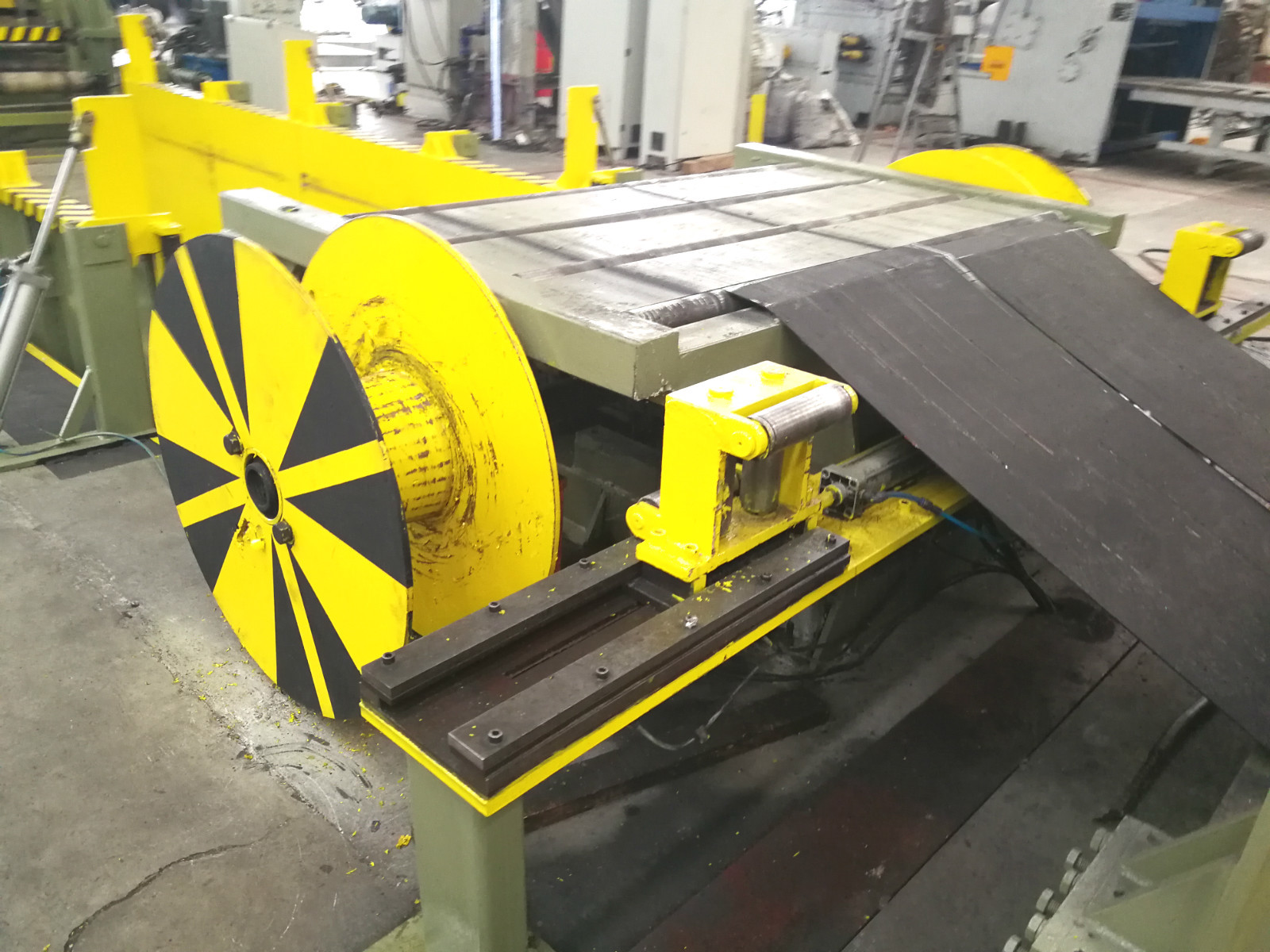

8. Cơ chế tua lại phế liệu:

Nó bao gồm giá đỡ, trục quấn, đế bạc đạn, 2 đĩa tua máy hình nón, cơ cấu truyền động xích & bánh xích, bộ giảm tốc, khớp nối, động cơ, v.v.

9. Vòng lặp & bảng làm việc chuyển tiếp:

Nó bao gồm giá đỡ, đế chịu lực, đường lăn, tấm đỡ,

Hố vòng lặp Chiều dài × chiều rộng × chiều sâu: như thông số kỹ thuật

Bàn làm việc chuyển tiếp, với xi lanh thủy lực để nâng lên.

Nó bao gồm hai phần bên trái và bên phải.

10. Cơ cấu tách trước, cơ cấu căng, cơ cấu tách ép thủy lực, cơ cấu đỡ tấm:

Nó bao gồm đế, đế chịu lực, ổ trục phân cách trước, giá đỡ giảm chấn, tấm giảm chấn, cơ cấu nâng và nhấn xuống thủy lực tấm giảm chấn, giá đỡ hoàn nguyên lực căng, 2 cuộn phản xạ lực căng, khung phân cách ép, trục phân tách ép, phân tách ép , cơ chế nâng và nhấn thủy lực, cơ cấu hỗ trợ tấm thủy lực, cơ cấu nâng và cân bằng tấm thủy lực, được trang bị các tấm ngăn cách, ống lót nylon, v.v.

11. Bộ thu hồi:

Nó bao gồm cơ sở, hộp giảm tốc giật lùi, trục quay, tấm vòm, đĩa giữ giãn nở, cơ cấu mở rộng & thu lại khối trượt chéo, miệng thủy lực của cơ cấu kẹp, cơ cấu xylanh dầu mở rộng & quay, cơ cấu chống sét, khớp nối, tay đỡ chủ động thủy lực , cơ sở hỗ trợ, được trang bị động cơ điều chỉnh tốc độ AC, v.v.

12. Dolly dỡ hàng thủy lực:

Dolly này có thể mang cuộn dây riêng biệt, di chuyển thủy lực và nâng, hoạt động của dolly được điều khiển bởi rãnh dẫn hướng bốn bánh của động cơ di chuyển ra khỏi đường dây và thoát ra.

13. Hệ thống điện:

Bảng điều khiển trung tâm.

Nó bao gồm tủ điện, tủ vận hành điều khiển điện chính, tủ vận hành phụ trợ và các điện khác.Động cơ xén và giật.

Bộ thiết bị bảo vệ an toàn, nút dừng khẩn cấp & cắt điện, đèn báo dừng máy, v.v.

14 Hệ thống thủy lực:

Công suất thủy lực 25L / phút

Bao gồm: trạm thủy lực, van, thùng dầu, khớp nối, ống mềm, ống cứng, v.v.

Lưỡi rạch, miếng đệm, tấm khoảng cách, thùng đệm, danh sách vòng cao su (không kèm theo máy, cần thêm chi phí)
