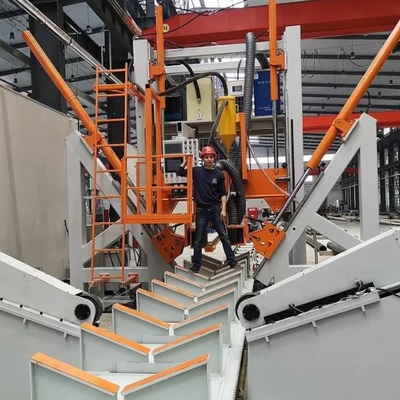

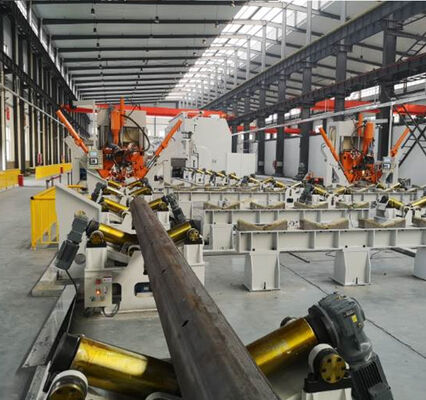

Máy hàn đóng mối nối cột CNC hạng nặng HM2500/14000 được tối ưu hóa đặc biệt chocột thép côn có đường kính lớn, thành dày. Máy thực hiện hàn tự động hoàn toàn mối nối dọc và hàn hồ quang chìm cho cột đèn siêu dài 14m và cột viễn thông.
Thiết bị này hỗ trợ cấu trúc cột lắp ghép 1, 2 và 3 mảnh, bao gồm cột côn tròn, cột bát giác và cột đa giác nhiều cạnh. Sử dụng hệ thống hàn cổng cố định kết hợp xe đẩy hình chữ V di chuyển đồng bộ bằng servo, máy hoàn thành việc đóng mối nối bằng thủy lực và hàn liên tục đồng bộ với độ ổn định cao.
Đối với cột hai mối nối, hệ thống hỗ trợ nâng và xoay cột tự động, thực hiện hàn mối nối thứ cấp mà không cần định vị lại thủ công. Điều này giúp cải thiện đáng kể hiệu quả sản xuất liên tục cho các nhà máy sản xuất cột đường kính lớn.
| Mục | Chi tiết |
|---|---|
| Loại thiết bị | Máy hàn đóng mối nối dọc cột CNC tự động hoàn toàn |
| Mẫu mã | HM2500/14000 |
| Phôi phù hợp | Cột điện đường kính lớn, cột viễn thông 5G, cột đèn cao áp, cột côn đa giác & hình nón |
| Quy trình hàn | Hàn hồ quang chìm ba dây hai nguồn kép (hàn kết hợp DC+AC) |
| Chiều dài hàn tối đa | Hàn toàn bộ từ đầu đến cuối 14000mm |
| Chức năng tùy chọn | Chẩn đoán trực tuyến từ xa, tủ điện điều hòa công nghiệp, bộ phụ tùng thay thế đầy đủ |
| Số TT | Mục thông số | Dữ liệu kỹ thuật |
|---|---|---|
| 1 | Phạm vi đường kính cột áp dụng | 400mm ~ 2500mm (chuyên dụng đường kính lớn) |
| 2 | Chiều dài hàn hiệu dụng tối đa | 14000mm |
| 3 | Độ dày & vật liệu tấm áp dụng | 5~20mm (dung lượng kẹp tối đa 25mm); thép carbon Q235, Q355, Gr65 |
| 4 | Nhóm con lăn kẹp | 3 bộ con lăn ép thủy lực đồng bộ |
| 5 | Công suất bơm thủy lực | 2.2KW+2.2KW+3KW |
| 6 | Công suất động cơ servo xe V | Điều khiển tốc độ vô cấp 7KW |
| 7 | Hành trình ép thẳng đứng | 2200mm (thiết kế hành trình lớn tăng cường cho cột lớn) |
| 8 | Chiều cao mặt đất làm việc | 800mm |
| 9 | Hệ thống nguồn hàn | Hàn hồ quang chìm ba dây hai nguồn DC 250~1250A + AC 250~1250A |
| 10 | Thông số dây hàn | Dây đơn Φ4.0mm / Dây đôi 2*Φ1.6mm |
| 11 | Phạm vi tốc độ hàn | 0.3~1.5m/phút điều chỉnh vô cấp |
| 12 | Hướng hàn | Hàn tự động từ đầu lớn đến đầu nhỏ của cột côn |
| 13 | Tiêu chuẩn hiệu quả hàn | Hàn một mặt tạo hình hai mặt, độ ngấu ổn định |
| 14 | Trọng lượng máy tổng cộng | 25 tấn |
| 15 | Kích thước tổng thể | 31000 * 7000 * 6500 mm |
Bộ thiết bị hàn cột đường kính lớn hoàn chỉnh bao gồm các mô-đun hạng nặng tiêu chuẩn hóa, đảm bảo độ ổn định cho sản xuất tải trọng nặng dài hạn:
Máy hàn đường kính lớn hạng nặng này chủ yếu được sử dụng để sản xuất hàng loạt các sản phẩm cột quá khổ:
| Mục dịch vụ | Nội dung dịch vụ |
|---|---|
| Bảo hành | Bảo hành toàn bộ máy 12 tháng, bảo hành dài hạn cho hệ thống servo và hệ thống hàn cốt lõi |
| Cung cấp phụ tùng | Cung cấp phụ tùng hao mòn trực tiếp từ nhà máy dài hạn |
| Dịch vụ nước ngoài | Kỹ sư lắp đặt, vận hành thử và đào tạo tại nước ngoài có sẵn |
| Hỗ trợ từ xa | Chẩn đoán lỗi và điều chỉnh thông số từ xa 24/7 |
| Tài liệu kỹ thuật | Hướng dẫn vận hành & quy trình bằng tiếng Anh hoàn chỉnh |
| Câu hỏi | Trả lời |
|---|---|
| Đường kính cột tối đa mà máy hàn hạng nặng này có thể xử lý là bao nhiêu? | Mẫu HM2500 hỗ trợ đường kính lớn từ 400mm đến 2500mm, được thiết kế đặc biệt cho cột điện côn siêu lớn và cột đèn cao áp. |
| Ưu điểm của hành trình ép siêu lớn 2200mm là gì? | Hành trình dài được nâng cấp đảm bảo dịch chuyển đóng đủ cho các cột lớn 2000-2500mm, tránh đóng mối nối không đủ và lỗi hàn trong quá trình sản xuất cột cỡ lớn. |
| Máy này có thể hàn các tấm dày hơn 20mm không? | Lực kẹp của máy hỗ trợ độ dày 25mm. Đối với yêu cầu độ ngấu tiêu chuẩn cao trên 20mm, nên hàn phủ hồ quang chìm thứ cấp để đảm bảo chất lượng mối hàn hoàn hảo. |
