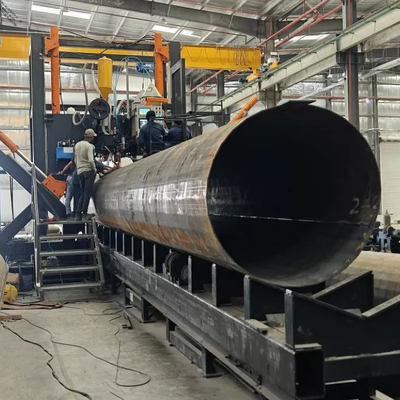

Máy hàn đóng cột CNC HM1900/14000 là một máy hàn vòng cung ngâm theo chiều dọc tự động được thiết kế đặc biệt cho các cột truyền thông 5G hình giác mốc và cột cột cao.
| Điểm | Chi tiết |
|---|---|
| Tên sản phẩm | Máy hàn chặt cột CNC |
| Mô hình | HM1900/14000 |
| Ứng dụng | Cột thông tin liên lạc 5G, độc quyền năng lượng, cột đèn cao |
| Hình dạng cột chế biến | Cột hình nón tròn, cột hình tám và nhiều mặt đa giác (1/2/3 cấu trúc vỏ) |
| Công nghệ hàn | Phương pháp hàn vòng cung hai vòng và nhiều dây chìm vòng cung |
| Chiều dài cột tối đa | 14000 mm |
| Tùy chọn tùy chỉnh | Hệ thống chẩn đoán trực tuyến từ xa, tủ điện cách nhiệt & điều hòa không khí, gói phụ tùng thay thế |
HM1900/14000 máy hàn đóng cột CNC được phát triển đặc biệt cho hàn tự động đường dọc khép kín của các cột dài, bao gồm các cột truyền thông 5G,Đơn vị điện và cột cột caoNó áp dụng cho một phần, hai phần hoặc ba phần hình nón tròn và đa giác cột.

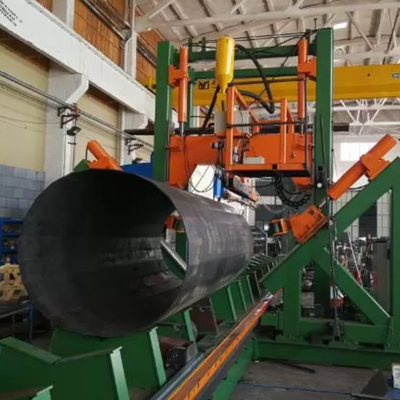

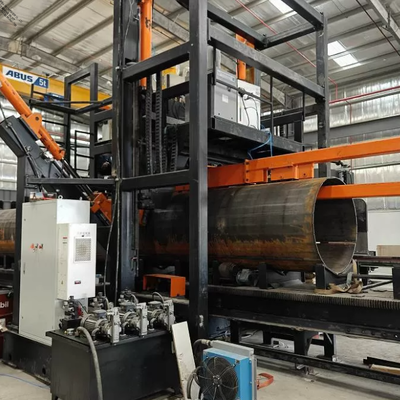

Thiết bị sử dụng cấu trúc cố định gantry phù hợp với hệ thống hàn, xe tải hình V có tốc độ điều chỉnh được điều khiển bằng servo để vận chuyển cột.Các cuộn kẹp thủy lực đóng các đường may cột trong khi hàn tiến hành đồng thờiĐối với hai phân khúc cột hai đường dây, sau khi hoàn thành đường dây hàn đầu tiên, cuộn nâng kéo lên và tự động xoay cột để đặt vị trí để hàn đường dây hàn thứ cấp.
| Không, không. | Điểm | Thông số kỹ thuật |
|---|---|---|
| 1 | Chiều kính bên ngoài cột áp dụng | 400 ~ 1900 mm |
| 2 | Chiều dài cột xử lý tối đa | 14000 mm |
| 3 | Độ dày tấm áp dụng | 5 ~ 20 mm, vật liệu Q235, Q355, Gr65 (Nhiệt độ vòng bi tối đa 25mm, tham khảo ghi chú trên) |
| 4 | Số lượng bộ cuộn cuộn | 3 bộ |
| 5 | Năng lượng động cơ bơm thủy lực | 2.2+2.2+3 KW |
| 6 | Sức mạnh động cơ phụ tùng cho xe tải loại V | 7 KW, tốc độ điều chỉnh không bước |
| 7 | Động lực ép thẳng đứng | 1600 mm |
| 8 | Chiều cao làm việc (đường chân đến mặt đất) | 800 mm |
| 9 | Hệ thống hàn | Đơn vị điện hàn vòng cung hai dây ba dây chìm Điện đồng: 250 ~ 1250A; Điện AC: 250 ~ 1250A |
| 10 | Thông số kỹ thuật dây hàn | Sợi đơn Φ4.0mm / dây đôi 2 * Φ1.6mm |
| 11 | Tốc độ vận hành hàn | 0.3 ~ 1,5 m/min, điều chỉnh không bước |
| 12 | Hướng hàn | hàn từ đầu đường kính lớn đến đầu đường kính nhỏ |
| 13 | Tiêu chuẩn hàn | Đạt được một mặt hàn hình thành hai mặt theo quy trình tiêu chuẩn |
| 14 | Tổng trọng lượng máy | 23 tấn |
| 15 | Chiều tổng thể (L*W*H) | 31000 * 6600 * 6100 mm |
| Điểm lợi thế | Mô tả chi tiết |
|---|---|
| Điều chỉnh tự động CNC thông minh | Hệ thống CNC tự động điều chỉnh áp suất kẹp, vị trí cuộn và tốc độ xe tải sau khi thay đổi đường kính cột, liên tục giữ may đóng trong quá trình hàn |
| Điều khiển thủy lực đồng bộ tuyệt vời | Hệ thống điều khiển và thủy lực tối ưu đảm bảo đồng bộ hóa cao cho các cuộn kẹp bên trái, bên phải và giữa |
| Sự biến dạng cực thấp sau khi hàn | Không có xoắn trên sợi hàn hoàn thành. Không cần phải tự động lén và sắp xếp sợi tại cửa ra máy nếu quá trình hình thành phía trên đáp ứng đặc điểm kỹ thuật |
| Ống hàn từ đầu đến đuôi ổn định | Trolley hình V được điều khiển bằng servo nhận ra hàn liên tục từ đầu cột đến đuôi, giảm chiều dài phân đoạn đuôi không hàn |
| Thiết kế kẹp ba cuộn | Ba nhóm cuộn nén phân tán áp suất bề mặt, giảm vết thâm và trầy xước trên bề mặt cột; phù hợp với các cột tròn, tám giác và cong |
| Quay xe đẩy tự động nhanh | Chức năng quay nhanh động cơ cho xe tải loại V, giảm cường độ lao động của người vận hành |
| Thiết bị hướng dẫn sợi sau thích nghi | Cấu trúc hướng dẫn tự điều chỉnh, hiếm khi cần hiệu chuẩn thủ công trong quá trình sản xuất liên tục |
| Giám sát hàn trực quan | Camera lắp đặt trên đầu hàn truyền hình ảnh may đến màn hình điều khiển chính để dễ dàng theo dõi và quan sát may |
| Khí hỗ trợ đồng bên trong làm mát bằng nước | Cải thiện đáng kể sự thâm nhập hàn và đảm bảo sự hình thành hàn nhất quán |
| Chuyển tự động cho các cột hai đường may | Cơ chế cuộn nâng tích hợp để tự động xoay cột hai đường may cho hàn thứ cấp |
| Hoạt động đơn giản | Chỉ cần 1 nhà khai thác cho toàn bộ chu kỳ sản xuất |
| Cài đặt nâng cấp tùy chọn | Hệ thống mạng chẩn đoán lỗi từ xa & điều chỉnh tham số; tủ điện điều hòa không khí cách nhiệt; gói phụ tùng thay thế |
| Điểm dịch vụ | Chi tiết dịch vụ |
|---|---|
| Thời gian bảo hành | 12 tháng bảo hành máy đầy đủ; bảo hành lâu dài cho động cơ servo chính, nguồn điện hàn và bộ điều khiển CNC |
| Cung cấp phụ tùng thay thế | Cung cấp phụ tùng thay thế mặc lâu dài với chi phí nhà máy |
| Dịch vụ kỹ thuật nước ngoài | Kỹ sư chuyên nghiệp có sẵn để lắp đặt, đưa vào hoạt động và đào tạo người vận hành ở nước ngoài |
| Hỗ trợ kỹ thuật từ xa | Trình gỡ lỗi từ xa trực tuyến, tối ưu hóa tham số và khắc phục sự cố lỗi |
| Tài liệu kỹ thuật | Sổ tay hoạt động tiếng Anh đầy đủ, hướng dẫn quy trình hàn và video đào tạo |
| Câu hỏi | Câu trả lời tiêu chuẩn |
|---|---|
| Những loại cột có thể xử lý máy hàn HM1900/14000? | Nó phù hợp với các cột cong tròn dài 14m, cột hình tám và nhiều mặt đa giác (cấu trúc vỏ 1/2). |
| Máy này có hỗ trợ hàn tự động cho cột tám giác hai đường may không? | Vâng. sau khi hoàn thành các may hàn đầu tiên, nâng đỡ cuộn sẽ kéo lên và xoay cột tự động để thực hiện các may hàn thứ hai mà không cần nạp lại. |
| Có cần thêm hàn bề mặt cho các tấm dày hơn 20mm không? | Lực kẹp máy hỗ trợ vật liệu lên đến 25mm. Nhưng đối với các mảnh công việc đòi hỏi độ thâm nhập cao trong phạm vi 20 ~ 25mm, việc lấp thép nóng chảy có thể không đủ.Chúng tôi đề nghị thêm ngâm ngâm ngâm bề mặt hàn sau khi hàn chính. |
