| Mục | Chi tiết |
|---|---|
| Tên sản phẩm | Phanh ép thủy lực CNC Tandem / Máy uốn cực nhẹ liên kết đôi |
| Người mẫu | 2-WE67K-400/7000 |
| Ứng dụng cốt lõi | Cột đèn đường uốn cong, cột bát giác, cột côn và cột đường cao tốc |
| Nguồn gốc | Giang Tô, Trung Quốc |
| MOQ | 1 bộ |
| Điện áp tiêu chuẩn | 380V 50Hz, có thể tùy chỉnh |
| Khách hàng mục tiêu | Nhà máy sản xuất cột đèn, dây chuyền sản xuất cột thép đơn |
| Cấu hình chính | Hệ thống CNC Delem DA53T, Phụ tùng Schneider Electric |

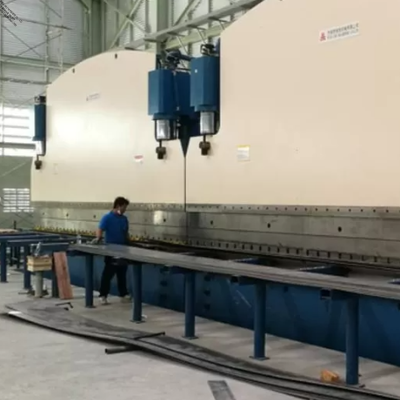

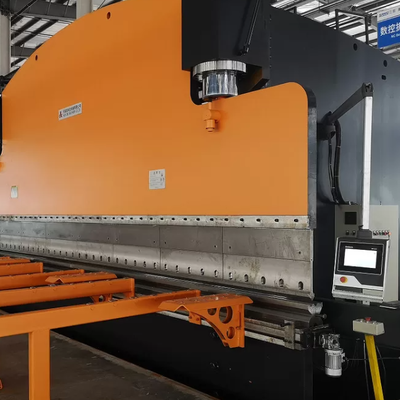

Phanh ép thủy lực song song CNC 2-WE67K-400/7000 bao gồm hai máy uốn đơn 400 tấn hoạt động đồng bộ, tổng chiều dài uốn hiệu quả đạt tới 14 mét, được tùy chỉnh đặc biệt cho cột đèn đường côn kích thước dài, cột hình bát giác và cột cột cao lớn. Được trang bị bộ điều khiển CNC Delem DA53T của Hà Lan với bộ điều khiển trục Y1/Y2 và hệ thống bù đỉnh bàn cơ khí. bộ phận điện chính Schneider của Pháp, tất cả các phụ kiện thương hiệu nổi tiếng thế giới đảm bảo hoạt động ổn định lâu dài. Hỗ trợ nhiều khuôn uốn cột đèn tùy chỉnh, hệ thống dỡ tải bên, dây chuyền uốn cấp tấm tự động và chức năng chẩn đoán lỗi từ xa, giải pháp trọn bộ cho sản xuất cột đèn.
| KHÔNG. | Mục | Đơn vị | Giá trị tham số |
|---|---|---|---|
| 1 | Loại máy | - | Phanh ép CNC đồng bộ điện thủy lực nhiều máy |
| 2 | Lực lượng lao động danh nghĩa | Tôn | 2×400 |
| 3 | Chiều dài bàn làm việc đơn | mm | 7000, Tổng chiều dài liên kết 14000 |
| 4 | Khoảng cách giữa hai khung hình | mm | 5600 |
| 5 | Độ sâu họng | mm | 950 |
| 6 | Chiều cao mở tối đa | mm | 970 |
| 7 | Đột quỵ Ram | mm | 320 |
| 8.1 | Tốc độ xuống nhanh | mm/s | 60 |
| 8.2 | Tốc độ uốn làm việc | mm/s | 7 |
| 8.3 | Tốc độ quay về | mm/s | 60 |
| 9 | Công suất động cơ bơm chính | kW | 2×30 |
| 10 | Bộ điều khiển CNC | - | Delem DA53T (Hà Lan), Trục Y1/Y2 + Hệ thống mão cơ khí |
| 11 | Bồi thường bảng | - | Hệ thống mão cơ khí |
| 12 | Thương hiệu con dấu xi lanh | - | thương hiệu nổi tiếng |
| 13 | Thương hiệu van thủy lực | - | thương hiệu nổi tiếng Đức |
| 14 | Thương hiệu máy bơm thủy lực | - | Thương hiệu Mỹ |
| 15 | Thương hiệu bộ mã hóa tuyến tính | - | FAGAR, Tây Ban Nha |
| 16 | Linh kiện điện chính | - | Schneider, Pháp |
| 17 | Trọng lượng tịnh của máy đơn | kg | 50000, Tổng cộng 100000kg |
| 18.1 | Máy đơn Kích thước tổng thể L×W×H | mm | 7200×2710×5696 |
| 18.2 | Chiều cao sàn trên mặt đất | mm | 4500 |
| 18.3 | Tổng chiều dài với thiết bị dỡ hàng bên | mm | 17500 |
| 18,4 | Tổng chiều rộng với hỗ trợ vật liệu phía trước | mm | 4040 |
| 19 | Cách đóng gói xuất khẩu | - | Bao bì tách rời để vận chuyển đường biển |
| Loại | Chi tiết |
|---|---|
| với | 1 bộ giá đỡ dụng cụ phía trên dày 18mm cho cột đèn đường, tổng chiều dài khuôn 14m |
| Tùy chọn 1 | Khuôn chuyên dụng cột đèn bát giác, khuôn bát giác côn min OD 60mm, dài 14m |
| Tùy chọn 2 | Bộ khuôn đáy Multi-V cho cột bát giác và cột cột cao, quy cách 150×150, dài 14m |
| Tùy chọn 3 | 7 lần tạo khuôn hình nón côn đôi Tỷ lệ côn: 11/1000(Φ60~236) & 13/1000(Φ60~268) Độ dày thành cực áp dụng: 3 ~ 4mm, cấu trúc phân chia từng phần, tổng chiều dài khuôn 16m |
| Phụ trợ tiêu chuẩn | 2 bộ giá đỡ khuôn trên hình nón 6,5m cho cả hai mặt của giá đỡ trên |
| Tùy chọn 5 | Hệ thống dỡ hàng bên cột đèn kiểu đẩy |
| Tùy chọn 6 | Chẩn đoán lỗi từ xa và chức năng điều chỉnh tham số từ xa |
| Tùy chọn 7 | Hệ thống sản xuất uốn cột đèn hoàn toàn tự động Bao gồm xe đẩy tấm, cần trục bốc xếp, giá đỡ con lăn bên, hệ thống cấp liệu CNC, thiết bị định vị, giá dỡ hàng mở rộng & khung lưu trữ cột hoàn thiện |
| Tùy chọn 8 | Bộ phụ tùng hoàn chỉnh cho phanh ép 400 tấn |
| Điểm hiệu suất | Mô tả lợi thế chi tiết |
|---|---|
| Điều khiển đồng bộ trục Y kép | Thước đo tuyến tính được lắp đặt trên cả hai mặt của ram để tín hiệu vị trí phản hồi thời gian thực, điều khiển chính xác hai xi lanh thủy lực |
| Khung tích phân có độ cứng cao | Cấu trúc hàn bao gồm thùng dầu, bàn làm việc, vỏ bên và ram, khả năng chịu tải và chống biến dạng mạnh |
| Hệ thống đồng bộ hóa tỷ lệ điện-thủy lực | Áp dụng van tỷ lệ Đức, phản ứng ổn định, ma sát cơ học nhỏ, lực đầu ra ổn định liên tục |
| Thiết kế lắp đặt lưới độc lập | Cảm biến raster được cố định trên giá đỡ hình chữ C thay vì khung bên, dữ liệu đo sẽ không bị ảnh hưởng bởi độ lệch khung trong quá trình uốn |
| Điều khiển đồng bộ liên kết máy đôi | Chuyển sang chế độ song song trên bảng máy chính, Delem CNC thống nhất hai tín hiệu máy, điều khiển chính xác tốc độ xuống nhanh, dịch chuyển tốc độ, tốc độ uốn & quay trở lại để liên kết đồng bộ |
| Hệ thống CNC Delem thông minh | Giao diện vận hành đa ngôn ngữ, tự động tính toán trọng tải uốn, điểm chết & vị trí thay đổi tốc độ; hỗ trợ ram độ nghiêng nhỏ cho các yêu cầu uốn đặc biệt |

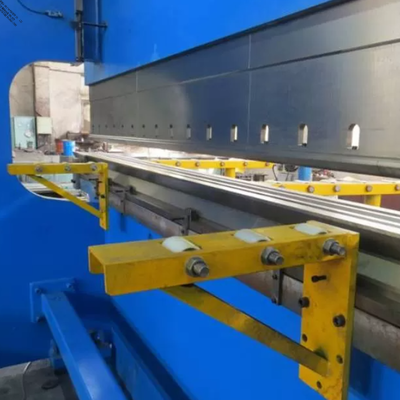

| Hệ thống cân bằng và dẫn hướng phụ trợ hoàn chỉnh | Phù hợp với phôi dài và nhu cầu xử lý uốn lệch tâm, đảm bảo độ chính xác uốn đồng đều dọc theo toàn bộ chiều dài tấm |
| Bồi thường vương miện bàn cơ khí | Tự động bù độ lệch của bàn làm việc khi chịu tải nặng, đảm bảo độ chính xác tạo hình nhất quán của cột đã hoàn thiện |
| Xi lanh thủy lực chống mài mòn | Xử lý nhiệt làm nguội bề mặt, bôi trơn tốt, tuổi thọ cao và tỷ lệ hỏng hóc thấp |
| Loại phôi | Mục đích xử lý |
|---|---|
| Cột đèn đường hình nón | Uốn tấm dài, tạo hình một bước cho cột 14m |
| Cột đèn hình bát giác | Khuôn hình bát giác đặc biệt, độ chính xác góc đồng đều |
| Cột cột cao đường cao tốc | Uốn liên kết chịu tải nặng cho cột kích thước lớn có tường dày |
| Đơn cực hình nón / cực truyền thông 5G | Khớp khuôn tạo hình côn đôi 7 bước |
| Hạng mục dịch vụ | Nội dung cụ thể |
|---|---|
| Thời hạn bảo hành | Bảo hành toàn bộ máy 12 tháng; 24 tháng đối với van thủy lực, máy bơm, động cơ và hệ thống CNC |
| Cung cấp phụ tùng | Cung cấp dài hạn các phụ tùng thay thế dễ bị tổn thương ban đầu với giá gốc |
| Dịch vụ ở nước ngoài | Các kỹ sư sẵn sàng đào tạo lắp đặt, vận hành và vận hành ở nước ngoài |
| Hỗ trợ trực tuyến | Hỗ trợ chẩn đoán trực tuyến từ xa và video 24/7 (chức năng tùy chọn được cài đặt sẵn) |
| Tài liệu đính kèm | Hướng dẫn vận hành đầy đủ bằng tiếng Anh, hướng dẫn thông số uốn và video vận hành |
| Câu hỏi | Trả lời |
|---|---|
| 1. Chiều dài uốn tối đa mà phanh ép song song này có thể xử lý là bao nhiêu? | Hai máy 7000mm hoạt động đồng bộ, tổng chiều dài uốn hiệu quả đạt 14 mét, hoàn toàn phù hợp với cột đèn đường dài và cột cột cao. |
| 2. Máy uốn này sử dụng bộ phận cốt lõi của thương hiệu nào? | Hệ thống CNC chính là Delem DA53T của Hà Lan, bộ mã hóa tuyến tính FAGAR của Tây Ban Nha, bộ phận điện của Pháp Schneider, tất cả các thương hiệu hàng đầu nổi tiếng thế giới. |
| 3. Máy này có thể tạo thành cột đèn hình côn và hình bát giác không? | Có, chúng tôi cung cấp khuôn chia từng phần phù hợp cho cột bát giác và cột hình nón côn đôi 7 lần, độ dày thành trong khoảng 3–4 mm để sản xuất cột đèn. |
