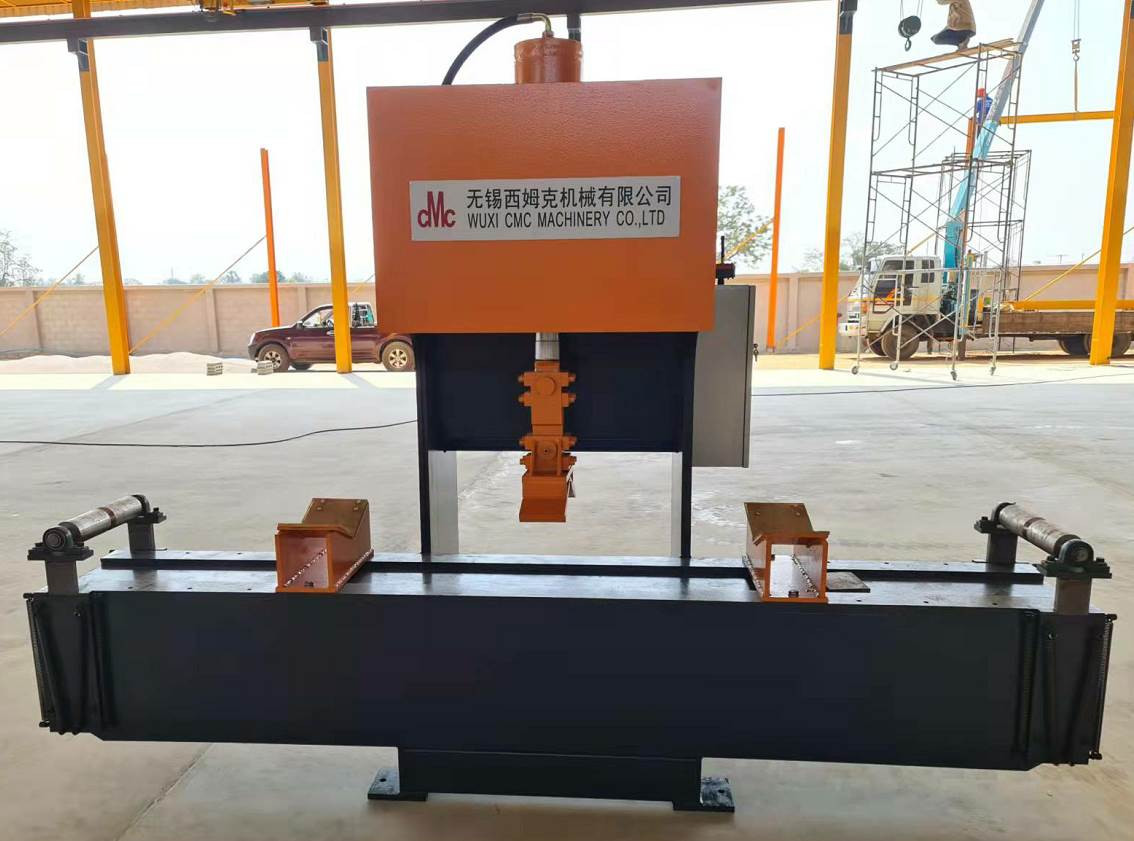

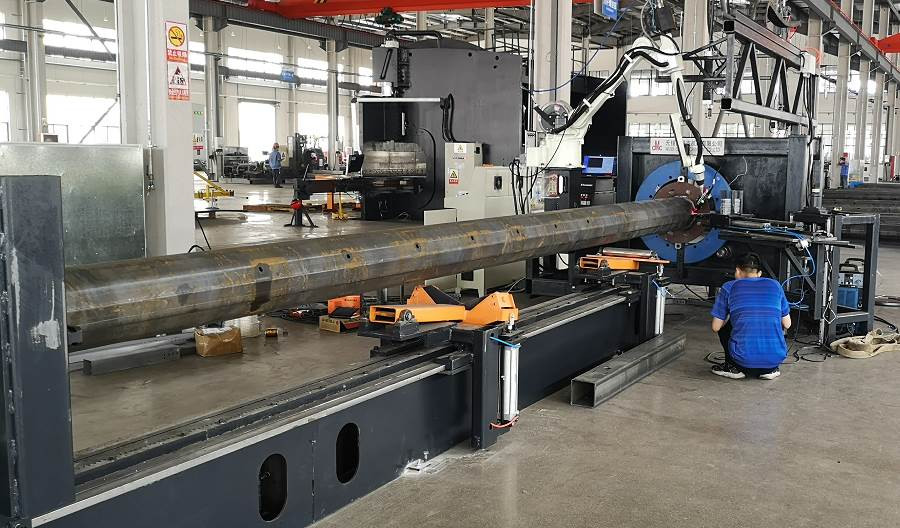

RW-DC120/260 là một hệ thống sản xuất tự động tích hợp được thiết kế để chế tạo cột thép nhẹ.và CNC cắt cửa plasma trong một luồng công việc liên tụcHệ thống này phù hợp với sản xuất cột đèn hình nón, tròn và tám góc với hiệu quả sản xuất cao và xử lý bằng tay giảm.
| Parameter | Thông số kỹ thuật |
|---|---|
| Phạm vi đường kính cột | 120-260mm |
| Chiều dài cột tối đa | 12-14m |
| Phạm vi độ dày | 2.5-4.5mm |
| Khả năng trọng lượng tối đa | 150kg |
| Tốc độ lái xe | 6-48 m/h |
| Nguồn plasma | Hypertherm Powermax 45 |
| Khả năng cắt độ dày | Tối đa 6mm |
| Chu kỳ sản xuất | 10-15 phút/cột |

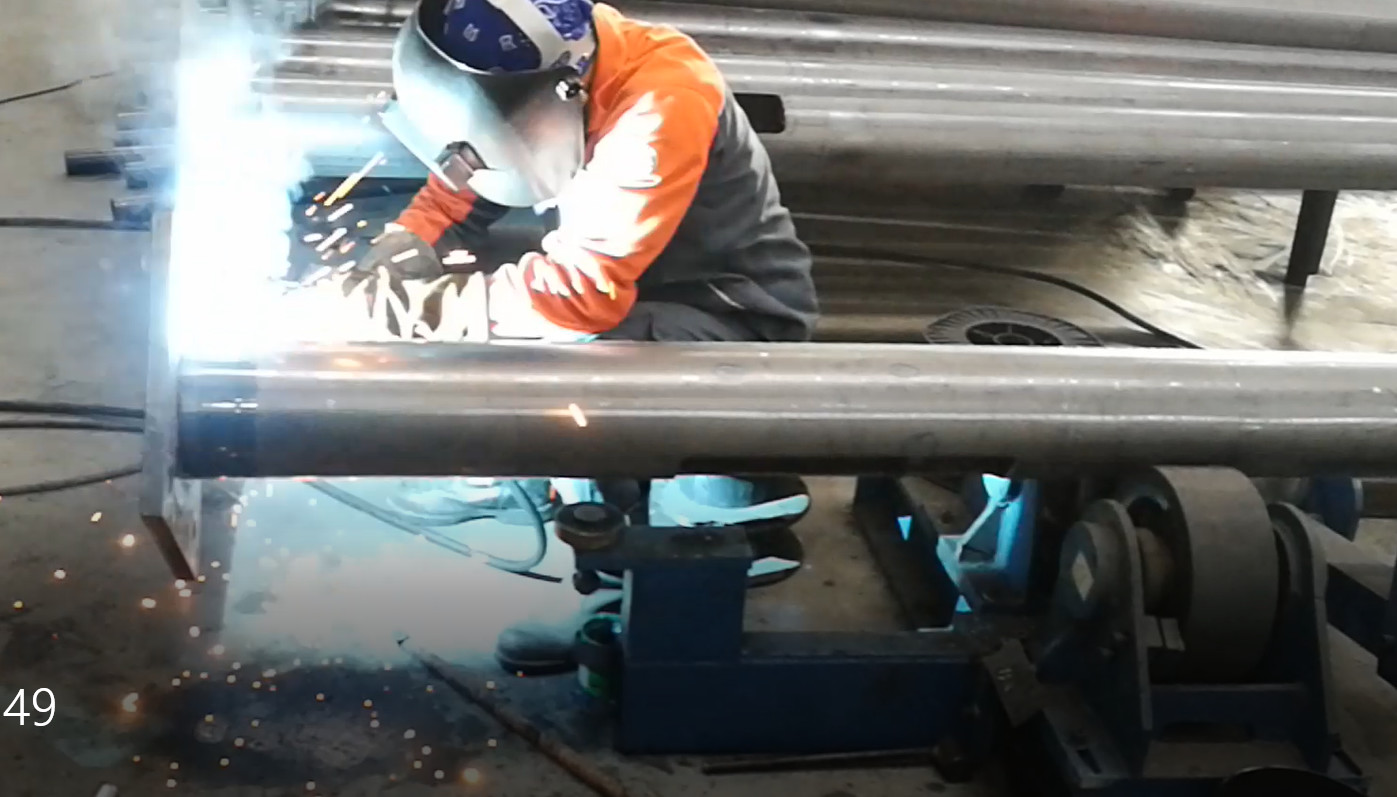

Hệ thống hàn robot đảm bảo kiểm soát vòng cung ổn định và chất lượng may nhất quán thông qua giao tiếp thời gian thực giữa robot và nguồn điện hàn.Nó hỗ trợ hàn may tròn và hàn xương sườn củng cố cho các cấu trúc tấm nền.
| Không, không. | Điểm | Parameter |
|---|---|---|
| 1 | Cột hoặc thanh tròn đường kính min | 120mm |
| 2 | Cột hoặc đường kính cao nhất của thanh tròn | 260mm |
| 3 | Cột hoặc thanh tròn chiều dài tối đa | 12~14m |
| 4 | Mức độ dày của thanh trục hoặc thanh tròn | 2.5mm |
| 5 | Độ dày cột hoặc thanh tròn tối đa | 4.5mm |
| 6 | Trọng lượng tối đa của thanh trục hoặc thanh tròn | 150kg |
| 7 | Tốc độ lái xe | 6 ~ 48m / h, điều chỉnh, với điều khiển AC Servo |
| 8 | Tốc độ hàn | Tốc độ tham chiếu 5~7 phút/phần |
| 9 | Max. cắt khoảng cách từ phía dưới, trục X | 1500mm |
| 10 | Nguồn plasma | Hypertherm Powermax 45 Ước tính độ dày tối đa:6mm (Sản xuất tại Hoa Kỳ) |
| 11 | Độ dày tối đa để làm lỗ và cắt chất lượng | Dựa trên nguồn plasma Tiêu chuẩn và tùy chọn |
| 12 | Tốc độ cắt tối đa | Dựa trên nguồn Plasma (đối với một cửa điện cột đèn thông thường, thời gian cắt là khoảng 30 ~ 40 giây) |
| 13 | Hệ thống CNC | Si Dafeng (SF-2100S) |
| 14 | Phần mềm làm tổ | SmartNest |
| 15 | Máy cắt plasma CNC | 1 bộ |
| 16 | Bộ điều khiển chiều cao điện áp cung | Độ cao HP105 |
| 17 | Chiếc thiết bị cao | Máy di chuyển độ cao của đèn plasma, 1 bộ |
| 18 | Tốc độ sản xuất cho một cột | 10 ~ 15 phút bao gồm tải và thả Dựa trên kích thước cột |
