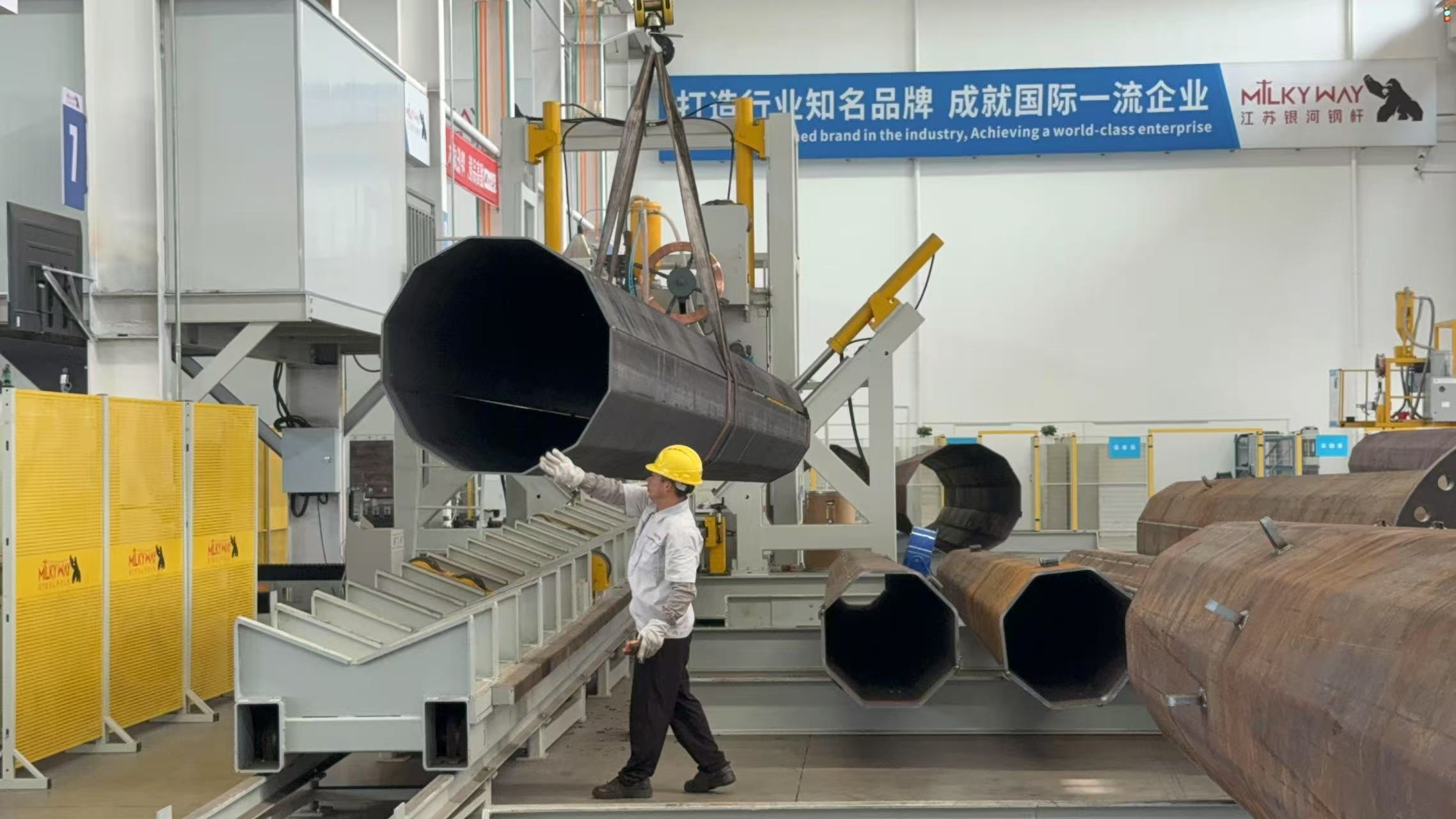

Máy hàn đóng cột cao
Mô hình: HM1800/16000
Ứng dụng: cho hàn tự động đóng / may (đối với cột cao, cột đơn, cột liên lạc, v.v.)
Máy hàn đóng cột cao, nó phù hợp với một vỏ hoặc hai vỏ loại đa giác và vòng tròn. nó là dây hàn tự động,cấu trúc kiểu gantry được cố định và có hệ thống hàn, trolley chiều dài cột đầy đủ với servo động cơ cho tốc độ điều chỉnh di chuyển. xi lanh thủy lực có thể đẩy bánh xe kẹp để đóng cột và làm hàn đóng cùng một lúc.
Đối với cột kiểu hai đường may, khi hàn đường may đầu tiên hoàn thành, con lăn dưới sẽ nâng cột và sau đó xoay sang vị trí đường may khác để bắt đầu hàn đường may thứ hai.
Máy bao gồm các bộ phận sau:
Bàn làm việc dài để di chuyển xe đẩy và cột.
Đơn vị cổng chính
Hệ thống lái xe để di chuyển xe đẩy cột
Máy khóa thủy lực (bao gồm bánh xe khóa cho cột)
Hệ thống hàn cung chìm, bao gồm hệ thống cấp dây hàn.
Hệ thống khôi phục luồng
Đường đồng bên trong với hệ thống làm mát bằng nước
Vòng cuộn loại tăng, 2 đơn vị
hệ thống thủy lực
Hệ thống điều khiển
| Đặc điểm kỹ thuật | ||
| 1 | Chiều kính có thể làm việc | 350-1600mm |
| 2 | Chiều dài có thể sử dụng | 16000 mm |
| 3 | Độ dày cột | 6~16mm |
| 4 | Số lượng chân kẹp | 3 đơn vị |
| 5 | Sức mạnh động cơ cho máy bơm | 5.5 KW |
| 6 | Động cơ di chuyển cho xe tải | 7KW, AC servo |
| 7 | Động lực di chuyển dọc | 1100mm |
| 8 | Lực lượng lao động di chuyển theo chiều dọc | 39 tấn (2 miếng xi lanh x19,5 tấn) |
| 9 | lực lượng lao động đi lại bên | 32 tấn x 2 miếng |
| 10 | Máy hàn | Ống hàn cung chìm, 1250A |
| 11 | Chiều kính dây hàn | 2.5 ~ 4mm dây hàn, theo độ dày cột để thực hiện lựa chọn |
| 12 | Tốc độ làm việc | 0.5 ~ 2m/min (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau |
| 13 | Hướng hàn | Bắt đầu hàn từ đầu đáy lớn đến đầu đầu nhỏ trên của trục. |
| 14 | Khả năng thâm nhập | 90 % |
| 15 | Các yếu tố điện chính | Schneider (thương hiệu Pháp) |
| 16 | PLC | Siemens |
| 17 | Máy điều khiển tần số động cơ chính |
Schneider (thương hiệu Pháp) Hoặc Delta (thương hiệu Đài Loan) |
| 18 | Nhãn hiệu động cơ chính (đối với máy bơm thủy lực) | Siemens |
| 19 | Động cơ phụ trợ | Siemens |
| 20 | Năng lượng hàn Nhãn hiệu và mô hình |
Pháo hàn cung chìm Kaiyuan (xưởng Panasonic Nhật Bản ở Trung Quốc) |
| 21 | Trọng lượng | 28 tấn |
| 22 | Kích thước tổng thể (mm) | 35000x5500x5100 mm (LxWxH) |
