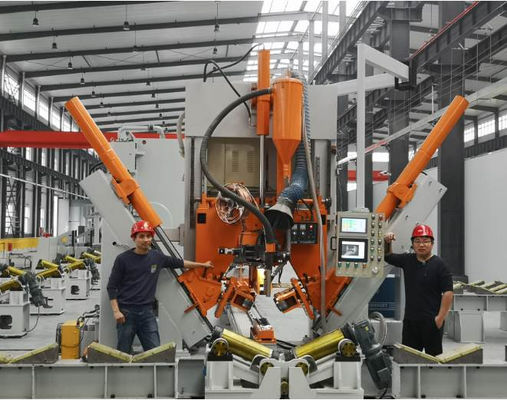

Máy hàn chặt cột ánh sáng mô hình HM11000 cho cột cao và cột đơn

Máy hàn ống trụ điều khiển số, Model: HM1100/16000

MÁY HÀN TỰ ĐỘNG ỐNG TRỤ CNC, MODEL: HM1100/16000

Với hệ thống hàn MIG xung & hệ thống hàn hồ quang chìm

Kiểu con lăn

Được thiết kế đặc biệt cho cột đèn thông minh, cột 5G, cột đèn cao áp, cột điện, cũng có thể dùng cho cột đèn đường thông thường

Được thiết kế đặc biệt cho cột đèn đường thông thường, cột đơn, cột đèn cao áp và cột thông tin liên lạc 5G.

Phạm vi đường kính: 60~1100mm, độ dày: 3~12mm

Phạm vi đường kính 60~1100mm, phạm vi độ dày 3~12mm

Phạm vi ứng dụng: thích hợp cho việc hàn kín dọc tự động của các cột có chiều dài lớn, cột 5G, cột điện, cột đèn cao áp, cũng có thể dùng cho cột đèn đường thông thường.

Phạm vi ứng dụng: thích hợp cho việc hàn kín dọc tự động của các cột có chiều dài lớn, như cột 5G, cột đơn, cột đèn cao áp và cột đèn đường thông thường.

Máy này thường thích hợp để hàn các cột hình đa giác và hình nón cỡ trung bình, thích hợp hơn cho các cột có một hoặc hai mối hàn. Máy hàn này là một dây chuyền hàn tự động, xe đẩy được trang bị động cơ điều chỉnh tốc độ, có thể kéo cột di chuyển. Xi lanh thủy lực làm cho bánh ép siết chặt cột và hàn cùng một lúc.

Máy này thường phù hợp để hàn các cột hình đa giác và hình nón cỡ trung bình, đặc biệt thích hợp cho các cột chỉ có một hoặc hai mối nối. Đây là một dây chuyền hàn tự động. Xe đẩy được trang bị động cơ điều chỉnh tốc độ, có thể kéo cột để di chuyển. Xi lanh thủy lực làm cho bánh ép siết chặt cột và hàn cùng một lúc.

Tính năng độc quyền: Tính năng độc quyền

• Điều chỉnh tự động CNC, hệ thống CNC, với sự thay đổi đường kính cột, tự động điều chỉnh áp suất, tự động điều chỉnh vị trí chân ép, tự động khớp tốc độ và vị trí cấp liệu, giữ cho mối hàn luôn ở trạng thái đóng, để đảm bảo hàn trơn tru. Điều chỉnh tự động CNC, hệ thống CNC, với sự thay đổi đường kính cột, tự động điều chỉnh áp suất, tự động điều chỉnh vị trí chân ép, tự động khớp tốc độ và vị trí cấp liệu, giữ cho mối hàn luôn ở trạng thái đóng, để đảm bảo hàn trơn tru.
• Đảm bảo trên cơ sở trình tự trước đủ tiêu chuẩn, sau khi hàn, mối hàn cột không bị xoắn, không cần nhân viên cạy và xoắn cột ở phía sau máy để căn giữa mối hàn.
• Trên cơ sở trình độ chuyên môn của quy trình trước đó, sau khi hàn, không có sự xoắn của mối hàn cột và không cần nhân viên cạy và xoắn thanh ở phía sau máy để căn giữa mối hàn.
• Cột truyền động được điều khiển bằng biến tần, có chức năng dừng phanh điện để đảm bảo độ ổn định của mối hàn đầu và cuối. Từ đầu đến cuối, hầu như không có chiều dài chưa hàn, không cần phải hàn bù nhân công ở phần đuôi dài 100~200mm.
• Cột truyền động được điều khiển bằng biến tần, với chức năng dừng phanh điện để đảm bảo độ ổn định của mối hàn đầu và cuối, hệ thống này có thể hàn cột từ đầu nhỏ đến cuối đầy đủ diện tích và gần như không còn chiều dài nào chưa hàn. Bằng cách này làm giảm công việc thủ công của quy trình tiếp theo.
• Số lượng chân ép là 3 bộ, ưu điểm là giảm áp lực của chân ép lên bề mặt cột đèn đường, bề mặt đẹp, giảm ảnh hưởng của vết ép, đồng thời thích hợp để sản xuất cột bát giác, cột đa giác và cột hình nón. Có thể là đường kính bằng nhau hoặc hình nón.
• 3 bộ con lăn kẹp, ưu điểm là giảm áp lực con lăn lên bề mặt cột và giảm trầy xước trên bề mặt. Nó phù hợp để sản xuất cột bát giác, cột đa giác và cột hình nón. Nó có thể có đường kính bằng nhau hoặc hình nón.
• Xe đẩy có thể nhanh chóng quay trở lại vị trí đã đặt, không cần đẩy thủ công, giảm cường độ lao động của người vận hành.
• Xe đẩy kiểu đẩy với chức năng quay trở lại nhanh bằng động cơ, không cần người vận hành đẩy lại bằng tay và nó làm giảm cường độ lao động của người vận hành.
• Xe đẩy đẩy phía sau với thiết bị kẹp khí nén, đơn giản và nhanh chóng so với kẹp thủ công.
• Xe đẩy đẩy phía sau với thiết bị kẹp khí nén, Đơn giản và nhanh chóng so với kẹp thủ công.
• Hàn hồ quang chìm + hàn xung hai máy hai chức năng Với hệ thống hàn MIG xung và Với hệ thống hàn hồ quang chìm, nguồn hàn kép.
• Với hệ thống hàn MIG xung và Với hệ thống hàn hồ quang chìm, nguồn hàn kép.
• Một bên cấp liệu là kiểu con lăn, thuận tiện cho việc bốc dỡ, có lợi cho việc thực hiện tự động hóa vật liệu thượng nguồn và hạ nguồn. Việc bốc dỡ có thể ở cùng một phía để người vận hành tránh di chuyển đường dài. Người vận hành chỉ cần làm việc ở vị trí của máy chủ, điều này làm giảm đáng kể cường độ lao động.
• Phía dỡ hàng là kiểu con lăn, thuận tiện cho việc bốc dỡ và có lợi cho việc thực hiện tự động hóa vật liệu thượng nguồn và hạ nguồn. Việc bốc dỡ có thể ở cùng một phía để người vận hành tránh di chuyển đường dài. Người vận hành chỉ cần làm việc ở vị trí của máy chủ, điều này làm giảm đáng kể cường độ lao động.

• Với tấm dẫn hướng phía sau cột, nó có thể được điều chỉnh thích ứng. Trong quá trình vận hành thực tế, vị trí của mối hàn hiếm khi được điều chỉnh, điều này làm giảm cường độ lao động của người vận hành.

Với thiết bị dẫn hướng phía sau cột, nó có thể được điều chỉnh thích ứng. Trong quá trình vận hành thực tế, vị trí của mối hàn hiếm khi được điều chỉnh, điều này làm giảm cường độ lao động của người vận hành.

Thông qua camera được lắp trên đầu máy, mối hàn được phản chiếu trên màn hình của bảng điều khiển chính, giúp việc theo dõi mối hàn trở nên đơn giản và dễ dàng, đồng thời giảm cường độ lao động của người vận hành để theo dõi việc hàn.

Thông qua camera được lắp trên đầu máy, mối hàn được phản chiếu trên màn hình của bảng điều khiển chính, giúp việc theo dõi mối hàn trở nên đơn giản và dễ dàng, đồng thời giảm cường độ lao động của người vận hành để theo dõi việc hàn.

Hệ thống thủy lực và CNC tự phát triển, làm cho cột hàn tròn và biến dạng nhỏ.

Hệ thống thủy lực và CNC tự phát triển, làm cho cột hàn tròn và biến dạng nhỏ.

Người vận hành: 1 người.

Người vận hành: 1 người.

• Giá đỡ con lăn dỡ hàng, 5 bộ (thích hợp cho cột 12m, 14m, 16m)
• Giá đỡ con lăn dỡ hàng, 5 bộ (thích hợp cho cột 12m, 14m, 16m)
• Theo bố cục của xưởng của người mua, có thể cung cấp các máy có hướng làm việc khác nhau.
• Theo bố cục của xưởng của người mua, có thể cung cấp các máy có hướng làm việc khác nhau.
• Đối với các yêu cầu đặc biệt của khách hàng, máy có thể được thiết kế và sản xuất đặc biệt để đáp ứng các cột khác nhau trên toàn thế giới.
• Đối với các yêu cầu đặc biệt của khách hàng, máy có thể được thiết kế và sản xuất đặc biệt để đáp ứng các cột khác nhau trên toàn thế giới.
• Các mục tùy chọn
• 1, Hệ thống bốc dỡ cột đèn đường:
• Ở phía bên trái của máy, có một giá đỡ, có thể chứa 20~30 cột (số lượng thay đổi tùy theo kích thước của cột). Sau khi hoàn thành việc hàn, nhấn nút và cột đèn đường sẽ được xả ra để xả ra trên giá đỡ ở phía bên phải của máy, nó có thể chứa 20 cột (số lượng thay đổi tùy theo kích thước của cột).
• 2, Hệ thống theo dõi tự động bằng laser, laser đến mối nối, camera để lấy ảnh laser, phần mềm tính toán để tìm vị trí mối nối từ ảnh, thông báo được gửi đến PLC, PLC sẽ điều khiển động cơ servo để di chuyển mỏ hàn đến vị trí mối nối.

3, Chức năng chẩn đoán từ xa. Nhà cung cấp máy có thể hỗ trợ khách hàng chẩn đoán lỗi từ xa và điều chỉnh thông số từ xa. Thuận tiện cho khách hàng nhanh chóng tiếp tục sản xuất.

4 Cảm ứng để giảm thiểu hiệu ứng chuối do hàn thiết bị sẽ làm giảm hiệu ứng chuối cho máy hàn Máy gia nhiệt cảm ứng tần số cao, bao gồm thân máy gia nhiệt và cuộn dây gia nhiệt cảm ứng.

4 Cảm ứng để giảm thiểu hiệu ứng chuối do hàn thiết bị sẽ làm giảm hiệu ứng chuối cho máy hàn Máy gia nhiệt cảm ứng tần số cao, bao gồm thân máy gia nhiệt và cuộn dây gia nhiệt cảm ứng.

Máy bao gồm các bộ phận sau:

Máy bao gồm các bộ phận sau:

Bàn làm việc dài để di chuyển xe đẩy

Bàn làm việc dài để di chuyển xe đẩy

Khung cổng chính

Khung cổng chính

Hệ thống truyền động xe đẩy
