| Brand Name: | CMC |
| Model Number: | QC11L-20X600 |
| MOQ: | 1 tập |
| giá bán: | according to the machine requirement |
| Payment Terms: | FOB / CIF |
| Supply Ability: | yêu cầu theo |
| Không | Tên | Giá trị | Đơn vị | Nhận xét | |
| 1 | Cắt độ dày | 20 | mm | ||
| 2 | Cắt chiều rộng | 600 | mm | ||
| 3 | Góc cắt | 3 ° | |||
| 4 | Khoảng cách giữa các cột dọc | 1115 | mm | ||
| 5 | Chiều dài lưỡi | 700 | mm | ||
| 6 | Chiều cao của bàn làm việc | 800 | mm | ||
| 7 | Động cơ chính | Kiểu | Y180L-4 | ||
| Quyền lực | 22 | kw | |||
| Tốc độ | 1470 | r / phút | |||
| số 8 | Bơm trục | Kiểu | IGP5-H063 | ||
| Quyền lực | 63 | L / phút | |||
| 9 | Kích thước | L | 1400 | mm | |
| W | 1500 | mm | |||
| H | 2000 | mm | |||

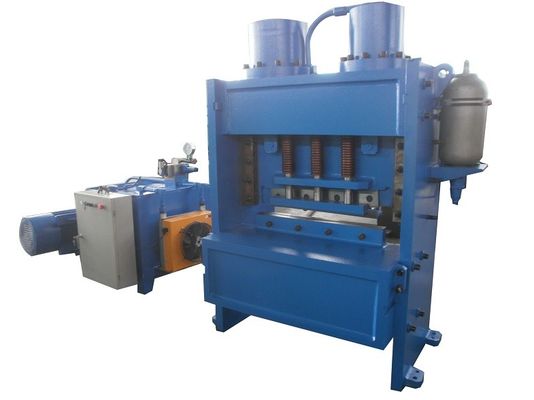

Máy này được sử dụng để cắt các tấm thép có độ dày 0,3-20mm và chiều rộng 600mm.
Độ bền của các tấm được cắt phải là 450N / mm 2 ,, Nếu các tấm có cường độ khác được cắt, độ dày của các tấm phải được điều chỉnh.

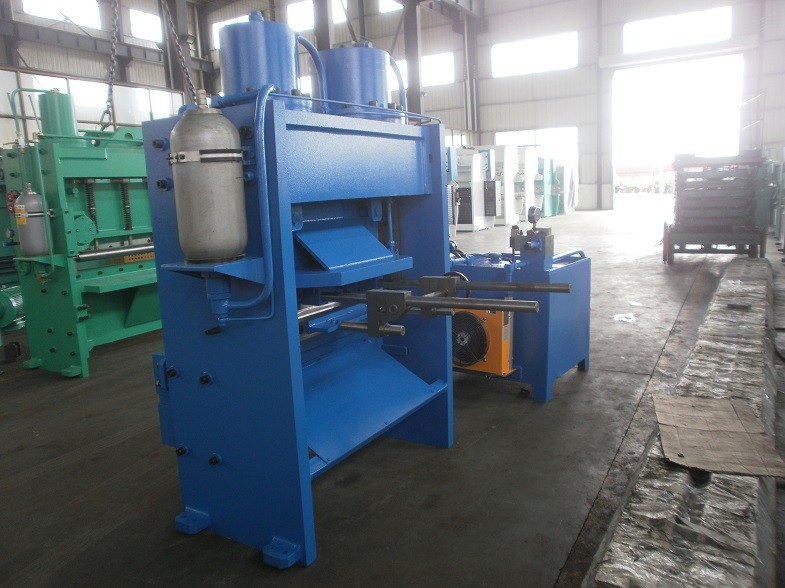

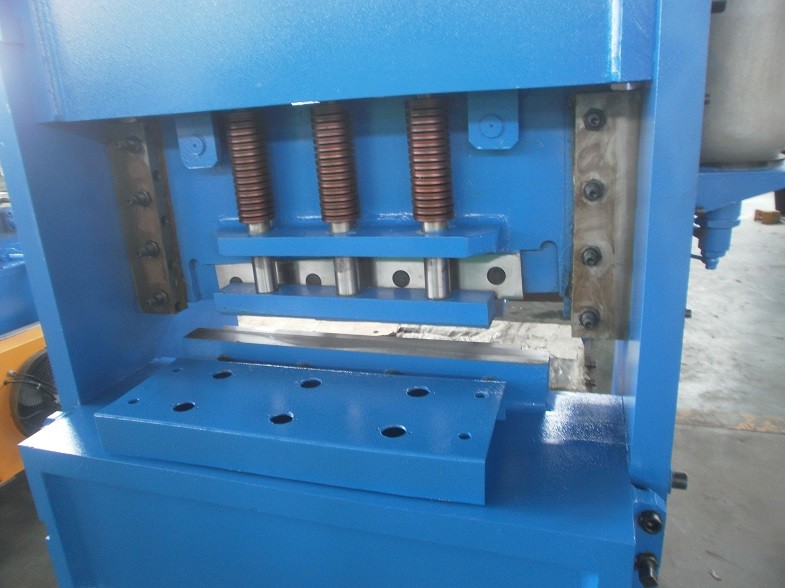

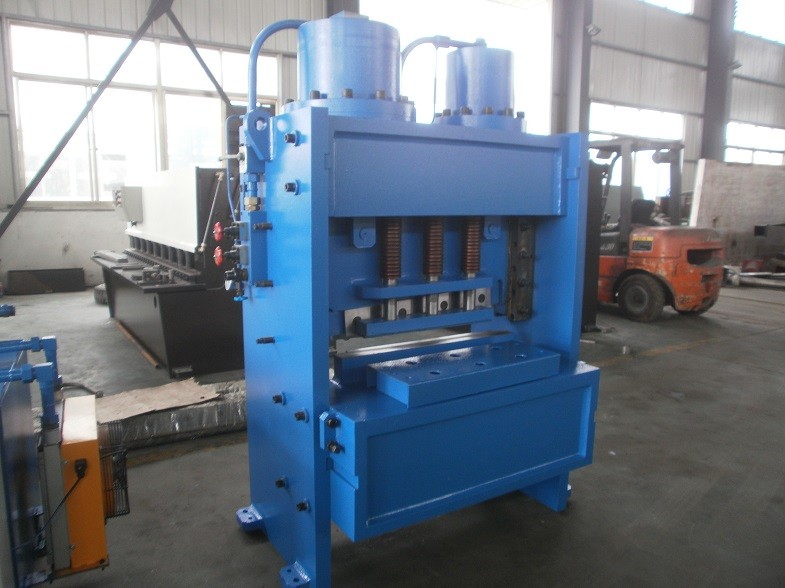

Máy này có kết cấu thép hàn, lái thủy lực. Hành trình quay trở lại được hoàn thành bởi ắc quy. Máy có độ ổn định và an toàn tốt trong khi sử dụng. Và nó không chiếm nhiều không gian và có trọng lượng thấp và độ cứng tốt. Độ hở của lưỡi có thể được điều chỉnh nhanh chóng và đơn giản. Hành trình của chùm lưỡi trên có thể được điều chỉnh tự do, giúp cải thiện hiệu quả khi cắt các tấm hẹp. Máy được trang bị hàng rào bảo vệ cảm biến hồng ngoại để đảm bảo an toàn.
Hệ thống lái thủy lực:
Hệ thống thủy lực (hình 1) được tạo thành từ bơm pít tông trục IGP5-H063 2, van kết hợp4. Toàn bộ hệ thống được bố trí hợp lý.
Dầu áp suất cần thiết được sản xuất bởi bơm pít tông hướng trục 40MCY14-1B. Áp suất làm việc của hệ thống tối đa là 25Mpa. Hành trình quay trở lại của chùm lưỡi trên được hoàn thành bằng ắc quy, và áp suất khoảng 8Mpa. Hình 1) là: Dầu được tạo ra bởi bơm dầu, qua các đường ống, đi vào từng xi lanh dầu (xi lanh dầu chính8, xi lanh giữ 9) và các van kết hợp4.Sau khi vào van kết hợp, dầu được chia thành tuyến dầu chính và kiểm soát tuyến đường dầu. Dầu từ tuyến dầu điều khiển, qua lỗ tiết lưu, sẽ đi vào van định hướng từ tính ở vị trí mở bình thường và quay trở lại thùng dầu. Không có áp lực được hình thành trong tuyến đường dầu chính. Do lỗ tiết lưu, chênh lệch áp suất nhất định được hình thành giữa mặt trước và mặt sau của nó, mở van hình nón và dầu sẽ quay trở lại xi lanh dầu quay trở lại, thông qua lỗ hồi dầu. Không có áp lực được hình thành trong tuyến đường dầu chính. Và máy sẽ không có hành động. Khi van định hướng điện từ được bật, dầu điều khiển sẽ đi vào van xả thông qua van định hướng từ tính. Van tràn được đóng dưới áp suất cài đặt, do đó áp suất đường dầu sẽ tăng dần. Và trong quá trình này, chùm tia trên sẽ dừng lại di chuyển xuống, chỉ sau khi xi lanh dầu vượt qua lực hỗ trợ để quay trở lại. Tại thời điểm này, xi lanh giữ và chùm lưỡi trên được kích hoạt lần lượt. Chùm lưỡi cắt phía trên di chuyển đến điểm chết dưới cùng và sẽ kích hoạt công tắc giới hạn hoạt động, van định hướng từ tính sẽ thiết lập lại sau khi tắt nguồn. Toàn bộ tuyến đường dầu được dỡ xuống. Chùm lưỡi trên trở lại vì tích lũy.
