Máy hàn mối nối cột đèn — Model 340/14000
Tổng quan sản phẩm
Máy hàn mối nối cột đèn Model 340/14000 là một dây chuyền hàn tự động được thiết kế đặc biệt cho cột đèn hình đa giác và hình tròn dạng côn (tapered) liền khối. Máy hàn liên tục từ đầu nhỏ đến đầu lớn của cột với chiều dài mối hàn gần như không còn, tạo ra các mối hàn thẳng và ổn định, đồng thời giảm đáng kể công việc thủ công trong các quy trình tiếp theo. Được trang bị cả chức năng hàn hồ quang chìm (SAW) và hàn khí CO₂, máy có thể xử lý đường kính cột từ 60 mm đến 340 mm và chiều dài cột lên đến 14.000 mm.
Các tính năng & lợi ích chính
- Hàn tự động toàn bộ chiều dài – Hàn cột từ đầu nhỏ đến đáy trên toàn bộ diện tích, hầu như không còn chiều dài chưa hàn, giúp giảm thiểu công việc thủ công ở quy trình tiếp theo.
- Bộ con lăn kẹp 8 bộ từ mọi hướng – Phân bổ đều áp lực lên bề mặt cột, giảm áp lực con lăn và trầy xước bề mặt; đặc biệt phù hợp cho việc hàn cột bát giác.
- Xi lanh đẩy hai bên – Cung cấp lực đóng mạnh mẽ để đóng kín cột, lý tưởng cho các cột có đường kính nhỏ, độ dày lớn.
- Xe đẩy kéo có động cơ quay nhanh – Tự động quay trở lại với tốc độ cao sau khi hàn, không cần đẩy thủ công, giảm đáng kể cường độ lao động của người vận hành.
- Thiết bị kẹp khí nén – Nhanh chóng và đơn giản so với kẹp thủ công. Thiết kế kéo không cần kết nối dây nối đất hàn với mỗi cột trước khi hàn; tốc độ hàn ổn định hơn, ít biến dạng mối hàn sau khi hàn và vận hành dễ dàng hơn.
- Hai quy trình hàn – Hỗ trợ cả hàn hồ quang chìm và hàn khí CO₂ trên cùng một máy.

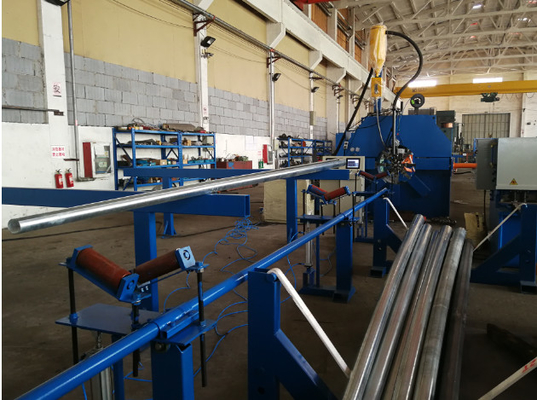

- Giá đỡ con lăn im lặng phía sau (Tiêu chuẩn) – Không cần xe đẩy hỗ trợ phía sau và không cần đẩy thủ công; giúp việc đưa cột lên máy dễ dàng hơn và giảm nhân công.
- Thiết bị dẫn hướng cột phía sau – Đảm bảo định vị chính xác trong suốt quá trình hàn.
Ứng dụng

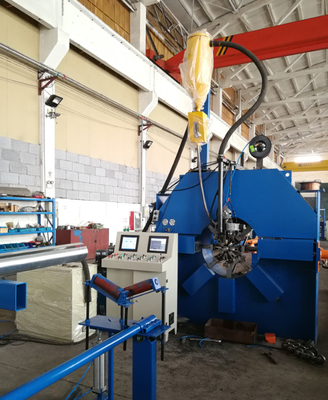

Máy được thiết kế để hàn mối nối tự động cho cột đèn hình đa giác và hình tròn dạng côn (tapered) liền khối. Xe đẩy, được dẫn động bởi động cơ điều chỉnh tốc độ, kéo cột đèn từ đầu nhỏ đến đầu lớn, trong khi xi lanh thủy lực, thông qua một chuỗi cơ khí và bánh răng trục vít, đẩy các bánh xe kẹp để đóng kín cột và thực hiện hàn đồng thời.
Các thành phần máy tiêu chuẩn
- Bàn làm việc dài với hệ thống dẫn động bánh răng & thanh răng cho xe đẩy kéo
- Xe đẩy kéo: động cơ tần số điều chỉnh tốc độ, hệ thống dẫn động, thiết bị dẫn hướng và hệ thống kẹp khí nén

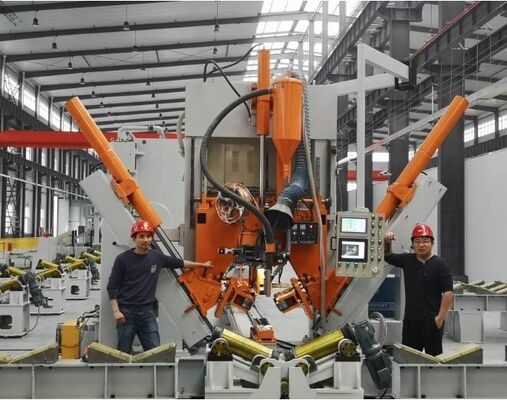

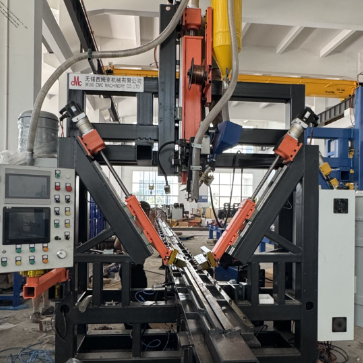

- Bộ kẹp và hàn thủy lực: 8 bộ bánh xe kẹp cho cột đa giác và hình côn, cộng với hệ thống kẹp thủy lực bổ sung bên hông cho cột có độ dày lớn
- Hệ thống hàn: Hàn hồ quang chìm và hàn khí CO₂, bao gồm nguồn điện, hệ thống cấp dây, hệ thống thu hồi thuốc hàn và dây nối đất hàn
- Giá đỡ con lăn im lặng phía sau (tiêu chuẩn)
- Hệ thống thủy lực: bơm đôi, động cơ đôi, hệ thống điều khiển đôi
- Hệ thống khí nén để kẹp cột
- Hệ thống điều khiển điện: biến tần, bảng điều khiển, cáp, v.v.
Thông số kỹ thuật
| Mục |
Thông số kỹ thuật |
| Đường kính làm việc |
60–340 mm |
| Chiều dài làm việc |
14.000 mm |
| Chiều dài xe đẩy |
2.000 mm |
| Độ dày cột đèn |
Đường kính 60–340 mm: 2,8–5 mm; Đường kính 200–340 mm: 4–8 mm |
| Số lượng chân kẹp |
8 đơn vị (nhiều điểm kẹp = áp lực thấp hơn, ít dấu trên bề mặt) |
| Công suất động cơ bơm |
4 kW |
| Công suất động cơ xe đẩy kéo |
4 kW, AC tốc độ biến đổi |
| Máy hàn |
500 A (Hàn hồ quang chìm + Hàn khí CO₂) |
| Đường kính dây hàn |
1,2–2,0 mm (chọn theo độ dày cột) |
| Tốc độ làm việc |
1–3 m/phút (thay đổi theo độ dày) |
| Các thành phần điện chính |
Thương hiệu quốc tế nổi tiếng |
| Biến tần chính |
Thương hiệu quốc tế nổi tiếng |
| Động cơ chính |
Thương hiệu quốc tế uy tín |
| Nguồn điện hàn |
Thương hiệu quốc tế nổi tiếng |
| Trọng lượng |
6.000 kg |
| Kích thước tổng thể (D×R×C) |
31.000 × 3.000 × 4.500 mm |
Chức năng tùy chọn & tiêu chuẩn
- Xi lanh thủy lực bổ sung hai bên – Phù hợp cho cột đèn đường kính nhỏ, độ dày lớn hoặc cột làm bằng thép tấm cường độ cao; cung cấp lực đóng mạnh mẽ đồng thời thực hiện hàn mối nối.
- Thiết bị quay nhanh xe đẩy – Sau khi hàn, nhấn nút và xe đẩy sẽ quay trở lại đầu hàn chính với tốc độ cao và dừng tự động (máy loại đẩy thủ công phải được người vận hành đẩy lại, tốn nhiều công sức và thời gian).
- Bộ kẹp khí nén – Dễ dàng và nhanh hơn nhiều so với kẹp thủ công. Lưu ý: máy hàn cột loại đẩy không có bộ kẹp và yêu cầu kết nối dây nối đất với mỗi cột trước khi hàn; so với đó, máy loại kéo cho tốc độ hàn ổn định hơn, ít cong vênh mối hàn sau khi hàn và không cần kết nối dây nối đất cho mỗi cột.
Câu hỏi thường gặp
Q1: Máy này có thể hàn loại cột đèn nào?
A: Máy phù hợp cho cột đèn hình đa giác và hình tròn dạng côn (tapered) liền khối có đường kính từ 60–340 mm và chiều dài lên đến 14.000 mm.
Q2: Máy có thể xử lý cột có độ dày lớn hoặc đường kính nhỏ không?
A: Có. Với xi lanh đẩy hai bên và xi lanh thủy lực bổ sung hai bên tùy chọn, máy có thể đóng kín và hàn các cột có độ dày lớn, đường kính nhỏ, cũng như các cột làm bằng thép tấm cường độ cao.
Q3: Máy hỗ trợ những quy trình hàn nào?
A: Cả hàn hồ quang chìm (SAW) và hàn khí CO₂. Nguồn điện hàn 500 A hỗ trợ dây hàn 1,2–2,0 mm, được chọn theo độ dày cột.
Q4: Máy có thể được tùy chỉnh không?
A: Có. Cấu hình có thể được điều chỉnh theo yêu cầu về đường kính, chiều dài và độ dày cột của bạn. Vui lòng gửi cho chúng tôi thông số kỹ thuật cột của bạn để có giải pháp phù hợp.
Q5: Còn về giao hàng, lắp đặt và dịch vụ sau bán hàng thì sao?
A: Chúng tôi cung cấp dịch vụ đóng gói xuất khẩu chuyên nghiệp, hướng dẫn lắp đặt và hỗ trợ kỹ thuật. Vui lòng liên hệ với chúng tôi để biết thời gian giao hàng và các điều khoản bảo hành theo điểm đến và yêu cầu của bạn.
