| Brand Name: | CMC |
| Model Number: | HM2500 |
| MOQ: | 1 tập |
| giá bán: | according to the customer's requirement |
| Payment Terms: | L / C, T / T |
| Supply Ability: | Nó tùy thuộc vào số lượng máy |
Máy hàn cột CNC,
Mô hình: HM2500/13000
Được thiết kế cho Monopole, cột cao, cột truyền thông 5G
Phạm vi đường kính: 500 ~ 2500mm, Độ dày: bình thường, 6 ~ 20mm, Chiều dài: 13000mm
Lưu ý: máy cũng có thể làm dày hơn, nếu độ dày 18 ~ 25mm, quy trình đề xuất: làm đầu tiên đóng hàn, sau đó làm hàn bề mặt.
Máy hàn 3 dây cung kép
Phạm vi ứng dụng: phù hợp với hàn tự động đóng theo chiều dọc cột có kích thước trung bình dài, như cột 5G, cột đơn, cột cao

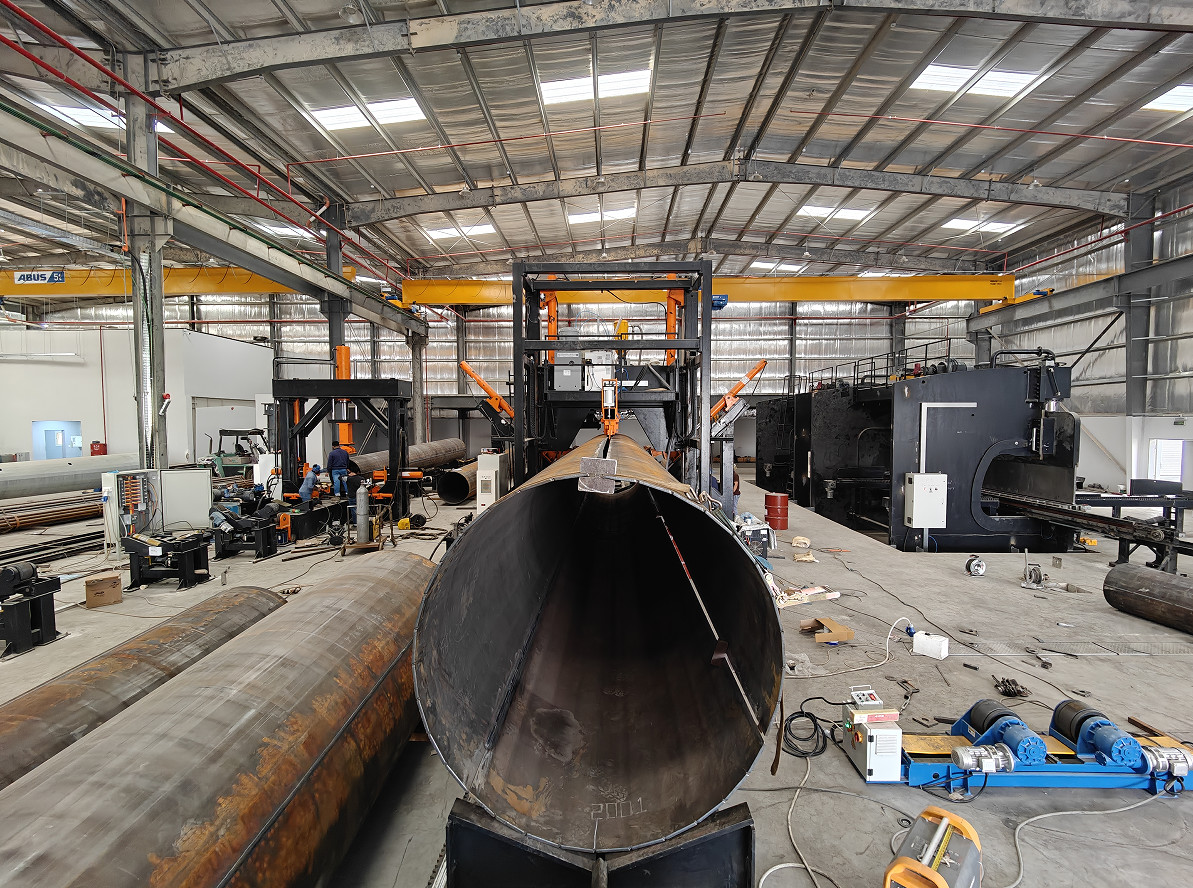

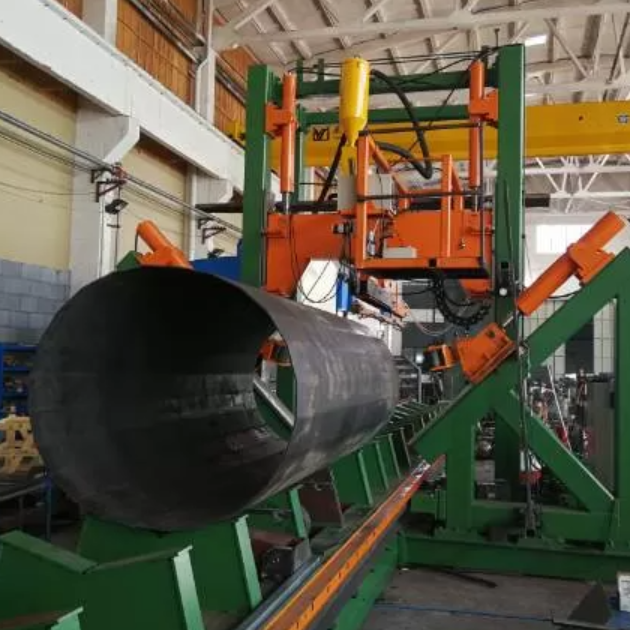

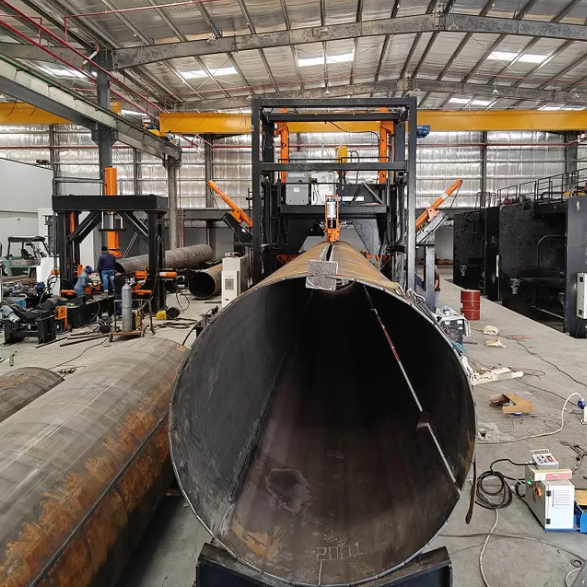

CNC POLE SHUT-WELDING MACHINE, nó phù hợp với một vỏ hoặc hai vỏ loại đa giác và vòng tròn trục tròn. nó là dây chuyền hàn tự động,cấu trúc kiểu gantry được cố định và có hệ thống hàn, V-shaped đầy đủ cột chiều dài dolly ((bàn làm việc) với động cơ servo cho tốc độ điều chỉnh di chuyển, Các xi lanh thủy lực đẩy bánh xe kẹp để đóng cột và làm hàn cùng một lúc.
Đối với hai cột may, khi hàn may đầu tiên kết thúc, con lăn dưới sẽ tăng và xoay cột đến vị trí may khác để bắt đầu hàn may thứ hai.
Các tính năng độc quyền:
1.CNC tự động điều chỉnh, hệ thống CNC, với sự thay đổi của đường kính cột, tự động điều chỉnh áp suất, tự động điều chỉnh vị trí chân nhấn,tự động phù hợp với tốc độ và vị trí cho ăn, giữ các đường may hàn luôn luôn trong trạng thái đóng, để đảm bảo hàn trơn tru.
2. Hệ thống điều khiển CNC đặc biệt làm cho bên trái và bên phải của chân hiệu suất đồng bộ rất tốt
3.Dựa trên trình độ của quá trình trước, sau khi hàn, không có xoắn của hàn cột,và không cần nhân viên để pry và xoay thanh ở phía sau của máy để trung tâm hàn.

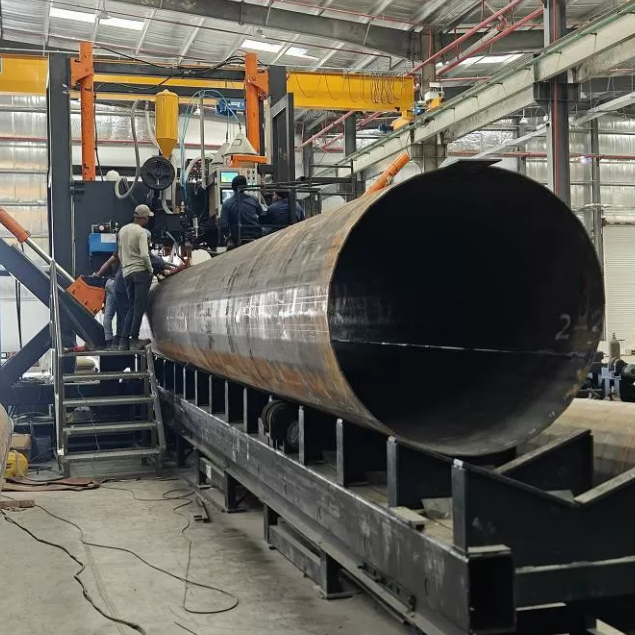

4Cột nằm trên bàn làm việc hình V, và chuyển động của nó được điều khiển bằng máy chủ để đảm bảo sự ổn định của hàn đầu và đuôi.hàn từ đầu đến đuôi làm giảm đáng kể chiều dài của đuôi không hàn.
5.Số cuộn kẹp là 3 bộ, lợi thế là giảm áp lực cuộn đến bề mặt cột, và giảm vết trầy xước trên bề mặt. Nó phù hợp với sản xuất của cột hình tám.,cực đa giác và cực nón. Nó có thể có đường kính bằng nhau hoặc nón.
6Bàn làm việc hình chữ V với chức năng quay trở lại nhanh, và nó làm giảm cường độ lao động của các nhà điều hành.
7Chức năng hàn cung chìm
8. Với thiết bị hướng dẫn cột phía sau, nó có thể được điều chỉnh thích nghi. Trong hoạt động thực tế, vị trí của đường hàn hiếm khi được điều chỉnh, làm giảm cường độ lao động của các nhà khai thác.
9Thông qua máy ảnh được lắp đặt trên đầu máy, đường hàn được phản chiếu trên màn hình của bảng điều khiển chính, làm cho việc theo dõi đường hàn đơn giản và dễ dàng,và giảm cường độ lao động của người vận hành để theo dõi hàn...
10.The áp suất dầu tự phát triển và hệ thống CNC, làm cho các cột hàn tròn và biến dạng nhỏ.
11. Đối với hai cột may, khi hàn may đầu tiên hoàn thành, cuộn đáy sẽ tăng và xoay cột đến một vị trí may khác để bắt đầu hàn may thứ hai
12. tải và dỡ ở vị trí phía trước
13Các khối đồng bên trong, cải thiện đáng kể tỷ lệ thâm nhập hàn.
14- Người điều hành: 1 người.
15Các mục tùy chọn:
15.1 đối với độ dày tấm lớn hơn 10mm, áp dụng hàn vòng cung hai và dây kép (hoặc điện kép và ba dây) ngâm, hàn DC + AC, DC áp dụng điện dòng cao và điện áp thấp,DC cung đạt được sự thâm nhập lớn, AC áp dụng dòng tương đối nhỏ và điện áp cung cao, tăng chiều rộng hợp nhất, và đạt được hình thành hàn đẹp.cải thiện hiệu suất hàn và giảm tiêu thụ điện...
15.2hệ thống kết nối mạng
Chức năng: cập nhật kịp thời phần mềm để có được phần mềm tốt nhất và mới nhất và dữ liệu kinh nghiệm, có thể hỗ trợ khách hàng trong chẩn đoán lỗi từ xa và điều chỉnh tham số từ xa.Nó là thuận tiện cho khách hàng để nhanh chóng tiếp tục sản xuất.15.3 Các bộ phận thay thế bằng máy.
Máy bao gồm các bộ phận sau:
| Các thông số kỹ thuật | ||
| 1 | Chiều kính của cột | 500-2500mm |
| 2 | Chiều dài bàn làm việc | 13000 mm |
| 3 | Độ dày của cột |
6~20mm,Q235,Q355 Lưu ý: máy cũng có thể làm dày hơn, nếu độ dày 18 ~ 25mm, quy trình đề xuất: làm đầu tiên đóng hàn, sau đó làm hàn bề mặt. |
| 4 | Số lượng chân kẹp | 3 đơn vị |
| 5 | Sức mạnh động cơ của máy bơm dầu | 3+3 KW |
| 6 | Điện lực động cơ servo cho bàn làm việc loại V (dollly) - | 7KW, tốc độ điều chỉnh, AC servo |
| 7 | Động cơ ép thẳng đứng | 2000mm |
| 8 | Chiều cao hoạt động | Khoảng cách từ góc dưới của cột đến mặt đất:800 |
| 9 | Máy hàn |
Máy hàn vòng cung chìm hai dây điện ba dây DC ngâm hàn cung cấp năng lượng cung cấp mô hình 1250 Năng lượng đầu vào AC380V, ba pha, 50Hz Năng lượng đầu vào 80KVA Điện phát dc250a ~ dc1250a Thời gian tải trọng 80% Nguồn cung cấp điện hàn cung xoay xoay xoay xoay theo dạng xoay xoay xoay 1000A Năng lượng đầu vào: 125kva Năng lượng đầu vào AC380V, một pha, 50Hz Phạm vi điện áp đầu ra: 30 ~ 44V Điện lượng đầu ra ac250a ~ ac1250a, thời gian tải định số 60% Máy hàn 3 dây điện đôi: Kaiyuan |
| 10 | Chiều kính dây hàn | Sợi dây 3 năng lượng kép: dây đơn: 4.0, dây kép: 2x1.6 |
| 11 | Tốc độ hàn |
0.3 ~ 1.5m/min điều chỉnh không bước Lưu ý: độ dày khác nhau, tốc độ khác nhau) |
| 12 | Hướng hàn | hàn từ đầu lớn đến đầu nhỏ |
| 13 | Tỷ lệ thâm nhập hàn | 80 ~ 90% |
| 14 | Các thành phần điện | Schneider (thương hiệu Pháp) |
| 15 | Hệ thống CNC PLC | Siemens (thương hiệu Đức) |
| 16 | Động cơ bàn làm việc loại V (Dolly) | Động cơ phụ trợ |
| 17 | Thương hiệu máy hàn | như mục 9 |
| 18 | Trọng lượng | 25 tấn |
| 19 | Kích thước | 31000x7000x6200 mm (LXWXH) |
