| Brand Name: | CMC |
| MOQ: | 1 tập |
| giá bán: | Negotiate |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 50 Bộ mỗi tháng. |
sơ đồ cấu trúc thiết bị:
Ưu điểm:
hai sóng đường cao tốc bảo vệ cuộn hình thành máy
♥ Là một nhà sản xuất, chúng tôi chuyên về tất cả các loại máy tạo hình cuộn.
♥ Kinh nghiệm tốt trong 20 năm để làm cho máy tạo hình cuộn.
♥ Chọn vật liệu và linh kiện tốt nhất để xuất khẩu hơn 40 quốc gia.
♥ Cung cấp giá tốt nhất, chất lượng tốt và giao hàng nhanh.
| Tên sản phẩm | hai sóng đường cao tốc bảo vệ cuộn hình thành máy | |||
| KHÔNG. | Mặt hàng | Thông số | Ghi chú | |
| 1 |
Thích hợp
Vật chất |
Kiểu | GI / PPGI | |
| Chiều rộng | Tùy chỉnh | |||
| Độ dày | 1,5 xăng3,5mm | |||
| 2 |
Sản phẩm Thông số kỹ thuật |
Chiều dài | Bất kỳ chiều dài | Được lập trình |
| Dung sai chiều dài | ± 2 mm | |||
| 3 | Tốc độ làm việc | 8-12m / phút | Máy chuẩn | |
| 4 | Hệ thống điều khiển | Đầu dò và đầu dò PLC của Mitsubishi / Siemens | Tập quán | |
| 5 | Tổng công suất | Khoảng 30KW | Lên đến thiết kế cuối cùng | |
| 6 | Tổng khối lượng | Khoảng 15T | Lên đến thiết kế cuối cùng | |
II. Thông số máy cơ bản
Chất liệu: tấm mạ kẽm Q345B
Độ dày: 2,5 3.0mm
Chiều rộng: 450-476mm
Trọng lượng: 65kg
Thông số kỹ thuật của sản phẩm
Sản phẩm: bằng bản vẽ sản phẩm
Chiều rộng sản phẩm: 310mm ± 5 mm
Chiều cao sản phẩm: 81mm ± 5 mm
Thông số kỹ thuật sản phẩm
Phương pháp tạo hình: Hình thành cuộn lạnh
Tốc độ sản xuất: ≤10m / phút
Hướng cho ăn: thức ăn trái
Điện áp chính: 380V, 50Hz
Tổng công suất đơn vị: khoảng 20,7KW
Ổ trục ổ trục: 6026
Nâng nâng: SWL10-3 / 23-FU3
Động cơ truyền động chính: YVP180M-4-15
Bộ giảm tốc: ZQ500-48.57
Vật liệu ốp tường: A3
Vật liệu trục: 40
Vật liệu khuôn: Gcr15
III, Tổng quan về cấu trúc thiết bị

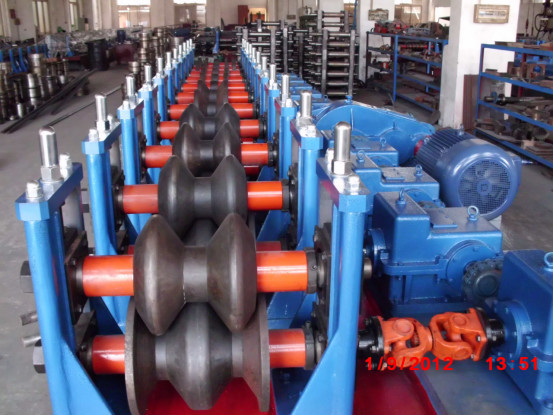

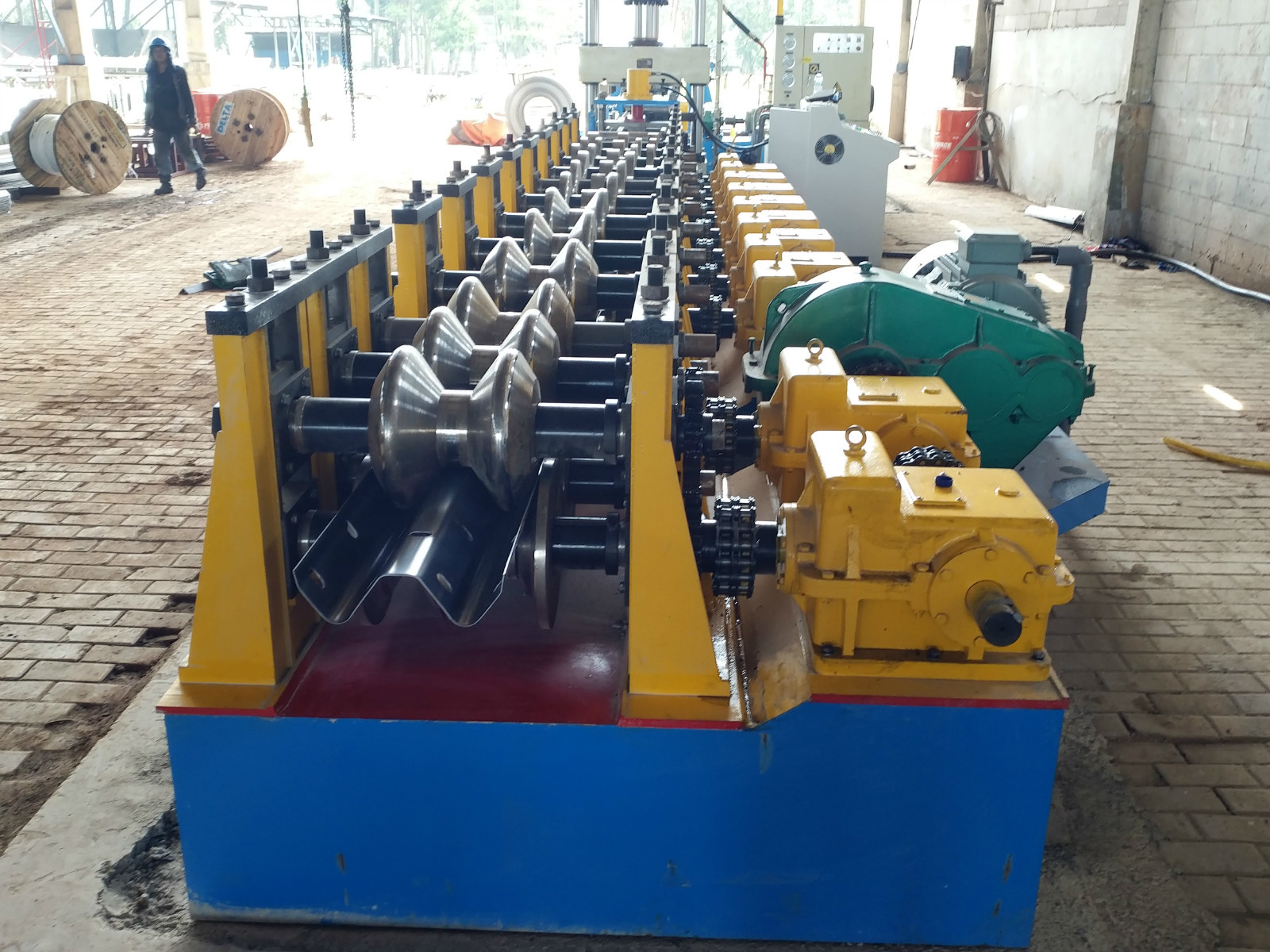

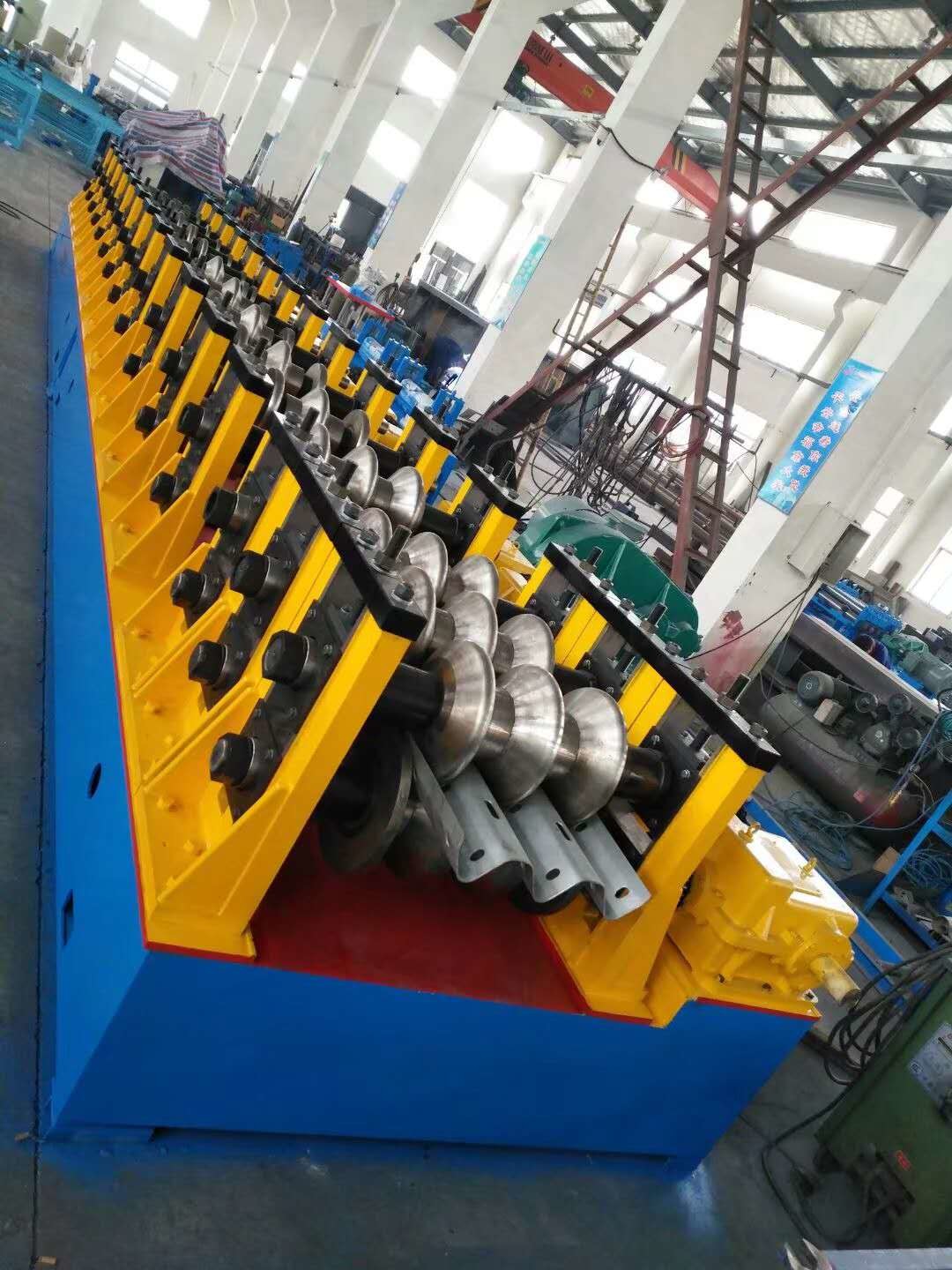

Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.
IV, Danh sách kiểm tra cấu hình thiết bị
| Không |
Tên một phần |
Định lượng |
| 1 |
Hình thành khuôn |
Một bộ khuôn ở mỗi bên |
| 2 |
Động cơ truyền động 15KW |
1 bộ |
| 3 |
Hình thành trục khuôn |
3 bộ |
| 4 |
Xe nâng |
3 bộ |
| 5 |
Động cơ nâng |
1 bộ |
| 6 |
Hộp giảm tốc ZQ500 |
1 bộ |
| 7 |
Bảng điều khiển điện |
1 bộ |
| số 8 |
Thiết bị neo bu lông |
1 bộ |
