| Brand Name: | CMC |
| MOQ: | 1 tập |
| giá bán: | Negotiate |
| Payment Terms: | T / T, L / C, D / P |
| Supply Ability: | 50 Bộ mỗi tháng. |

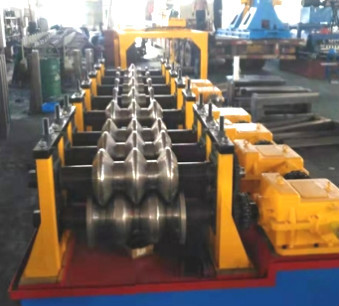

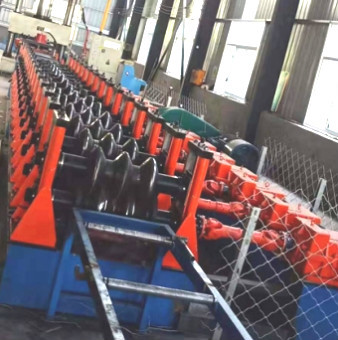

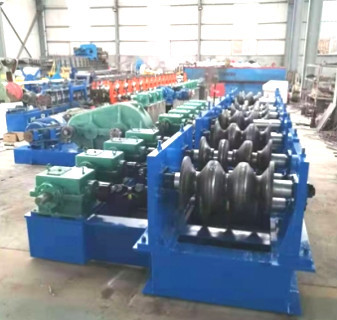

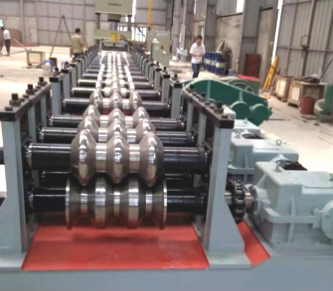

bảo vệ cuộn hình thành máy cho tấm dày 4mm
chúng tôi là một nhà sản xuất chuyên nghiệp tham gia thiết kế và sản xuất tất cả các loại máy cán nguội công nghệ cao, độ chính xác cao, được thiết kế chuyên nghiệp.Sử dụng công nghệ tiên tiến và kết hợp phần mềm thiết kế COPRA, chúng tôi có thể sản xuất theo tiêu chuẩn quốc tế cho khách hàng của mình.
a.Độ dày: 2,5--4mm (± 0,2mm), Chiều rộng: 750mm ± 5 mm,
b. Cường độ năng suất là 235Mpa, uốn cong bên dưới 10 mm (cơ sở trên 5 mm),
c.Coil Đường kính trong: φ508 ～ 600mm;Cuộn dây Đường kính trong: ≤φ1800mm,
d. Trọng lượng lớn: ≤10T
Thông số máy I.Basic
II, Tổng quan về cấu trúc thiết bị
Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.
III, Danh sách kiểm tra cấu hình thiết bị
| Không |
Tên một phần |
Định lượng |
| 1 |
Hình thành khuôn |
Một bộ khuôn ở mỗi bên |
| 2 |
Động cơ truyền động 15KW |
1 bộ |
| 3 |
Hình thành trục khuôn |
3 bộ |
| 4 |
Xe nâng |
3 bộ |
| 5 |
Động cơ nâng |
1 bộ |
| 6 |
Hộp giảm tốc ZQ500 |
1 bộ |
| 7 |
Bảng điều khiển điện |
1 bộ |
| số 8 |
Thiết bị neo bu lông |
1 bộ |
