| Brand Name: | CMC |
| MOQ: | 1 tập |
| giá bán: | Negotiate |
| Payment Terms: | T/T, L/C |
| Supply Ability: | 50 Bộ mỗi tháng. |

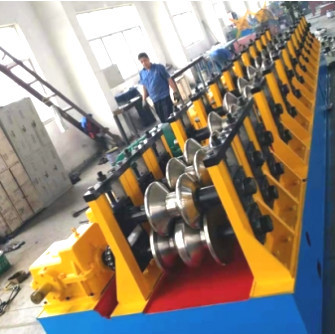

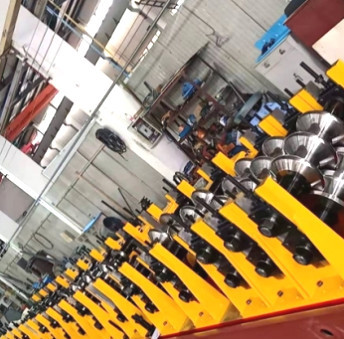

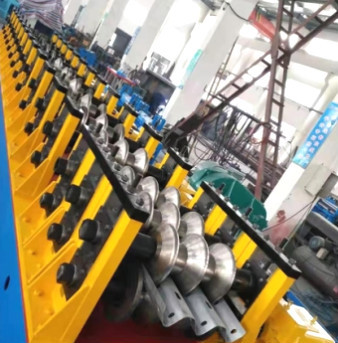

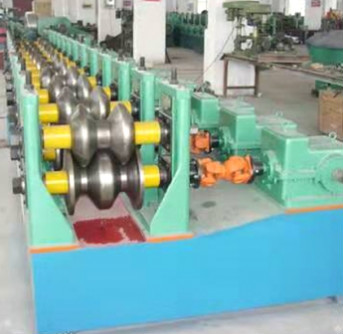

2 sóng và 3 sóng bảo vệ cuộn hình thành máy
Chúng tôi cung cấp dịch vụ vận chuyển cho hai sóng Máy cán đường cao tốc cán nguội
1. Máy cần một container 20/40 feet để tải.
2. Chúng tôi có các kỹ thuật viên chuyên nghiệp để tải để đảm bảo máy không bị hư hại.
3. Vui lòng cung cấp cho chúng tôi tên cổng gần nhất, chúng tôi sẽ hỏi chi phí vận chuyển và sắp xếp vận chuyển cho bạn.
I.Đặc điểm
| Mục: | Sự chỉ rõ: | Ghi chú: | |
| 1.Thông tin về nguyên liệu | Chất liệu phù hợp: | Cuộn dây mạ kẽm | |
| Chiều rộng: | 748mm | ||
| Độ dày: | 2,5-3,5mm | ||
| Sức mạnh năng suất: | Nhân sự quý 235 | ||
| 2. Đặc điểm kỹ thuật sản xuất | Chi tiết như tập tin | ||
| 3. Yêu cầu năng lượng: | Nguồn chính: | 22kw hai bộ |
Với nhà phát minh (tiêu chuẩn bình thường) |
| Công suất cắt: |
15,5kw (áp suất: 25mpa) Máy cắt 3 chiếc |
||
| Tốc độ của máy: | 10-15 mét / phút | ||
|
5. Máy khử nước thủy lực: |
Đang tải: | 5 tấn | Công suất chính: 3kw |
| Đường kính trong | 508mm | ||
| Kiểu: | Loại tự động | ||
|
6. Đặc điểm kỹ thuật máy: |
Kết cấu: | Chùm 400I |
Phương pháp chuyển đổi: Hộp số có trục |
| Trạm cuộn: |
20 trạm cuộn (với 6 con lăn cho đường kính cân bằng: 80mm) |
||
| Độ dày nẹp: | 22mm | ||
| Đường kính trục: | 110mm, | ||
| Vật liệu của trục: | Thép rèn 45 # | ||
| Loại cắt: | Cưa cưa | ||
| Vật liệu của con lăn: |
CR12 với xử lý nhiệt: HRC58-62 |
||
| Kích thước của máy: | 15,5 * 1,0 * 1,5 mét | ||
| Chất liệu của khuôn dập: | Cr12, đục lỗ thủy lực | ||
| Kích thước của chuỗi: |
2.0 inch |
||
Chúng tôi cung cấp dịch vụ cao cấp cho hai sóng Máy cán đường ray bảo vệ đường cao tốc cán nguội
1. Thời hạn thanh toán: 30% thanh toán bằng T / T dưới dạng thanh toán xuống, 70% còn lại sau khi người mua kiểm tra tại nhà máy của người bán trong khi trước khi giao hàng.Sau khi sản xuất xong, chúng tôi sẽ kiểm tra máy và thông báo cho người mua, người mua gửi người đi kiểm tra hàng hóa, sau đó thanh toán toàn bộ khoản thanh toán trước khi vận chuyển.
2. Thời gian giao hàng: Chúng tôi đảm bảo thiết bị sẽ sẵn sàng cho lô hàng trong vòng 30 ngày làm việc sau khi nhận được tiền đặt cọc.
3.Sau khi bán dịch vụ: Chúng tôi có thể cử kỹ thuật viên đến nước bạn để cài đặt máy nếu bạn cần.Người mua cần trả thêm chi phí, bao gồm: visa, vé khứ hồi, chỗ ở, mức lương 100 ~ 120 USD mỗi ngày.
sơ đồ cấu trúc thiết bị:
III. Thông số máy cơ bản
Chất liệu: tấm mạ kẽm Q345B
Độ dày: 2,5 3.0mm
Chiều rộng: 450-476mm
Trọng lượng: 65kg
Thông số kỹ thuật của sản phẩm
Sản phẩm: bằng bản vẽ sản phẩm
Chiều rộng sản phẩm: 310mm ± 5 mm
Chiều cao sản phẩm: 81mm ± 5 mm
Thông số kỹ thuật sản phẩm
Phương pháp tạo hình: Hình thành cuộn lạnh
Tốc độ sản xuất: ≤10m / phút
Hướng cho ăn: thức ăn trái
Điện áp chính: 380V, 50Hz
Tổng công suất đơn vị: khoảng 20,7KW
Ổ trục ổ trục: 6026
Nâng nâng: SWL10-3 / 23-FU3
Động cơ truyền động chính: YVP180M-4-15
Bộ giảm tốc: ZQ500-48.57
Vật liệu ốp tường: A3
Vật liệu trục: 40
Vật liệu khuôn: Gcr15
IV, Tổng quan về cấu trúc thiết bị
Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.
V, Danh sách kiểm tra cấu hình thiết bị
| Không |
Tên một phần |
Định lượng |
| 1 |
Hình thành khuôn |
Một bộ khuôn ở mỗi bên |
| 2 |
Động cơ truyền động 15KW |
1 bộ |
| 3 |
Hình thành trục khuôn |
3 bộ |
| 4 |
Xe nâng |
3 bộ |
| 5 |
Động cơ nâng |
1 bộ |
| 6 |
Hộp giảm tốc ZQ500 |
1 bộ |
| 7 |
Bảng điều khiển điện |
1 bộ |
| số 8 |
Thiết bị neo bu lông |
1 bộ |
