| Tên thương hiệu: | CMC |
| MOQ: | 1 tập |
| giá bán: | According to requirements |
| Khả năng cung cấp: | bàn bạc |

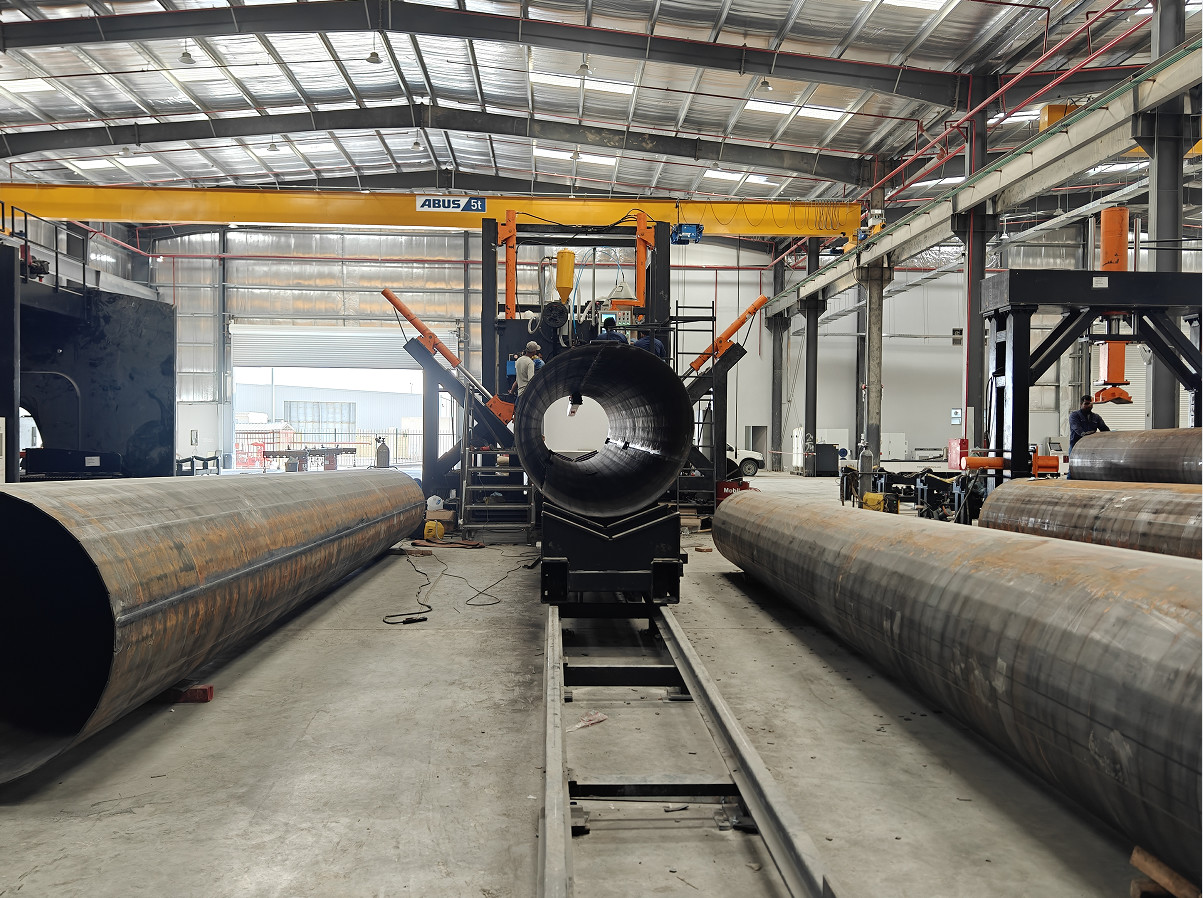

Máy hàn sợi cao và đơn cực, đường kính tối đa 2200mm

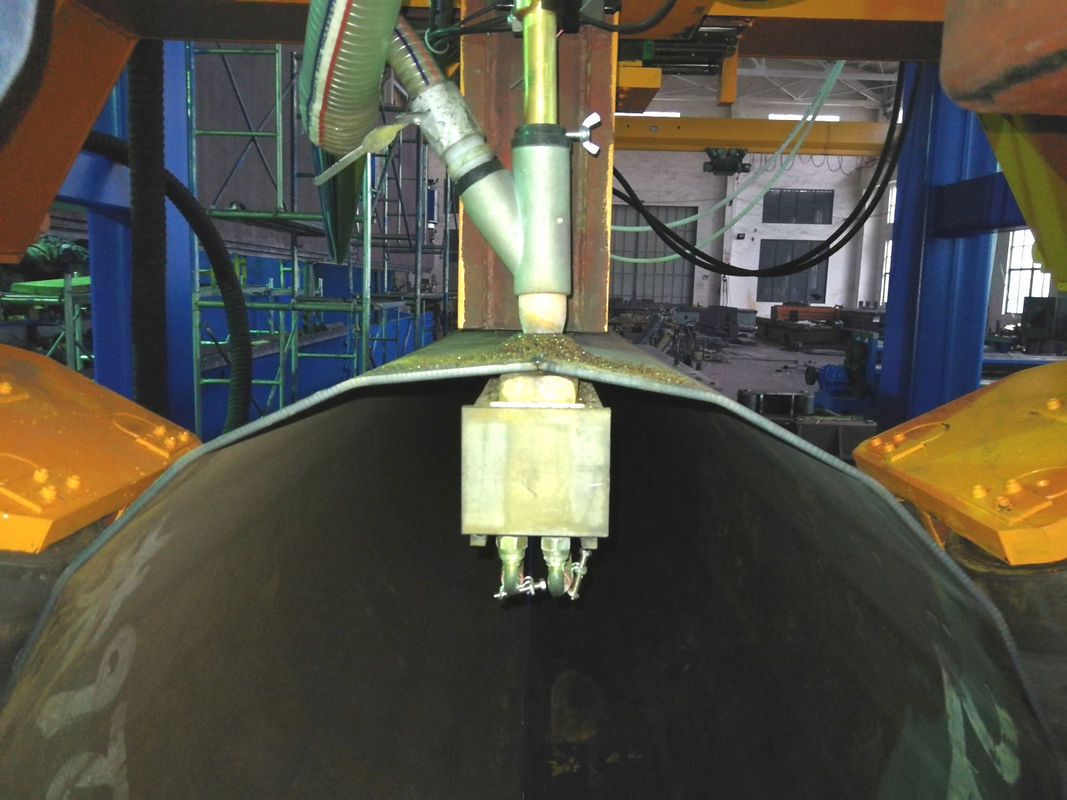

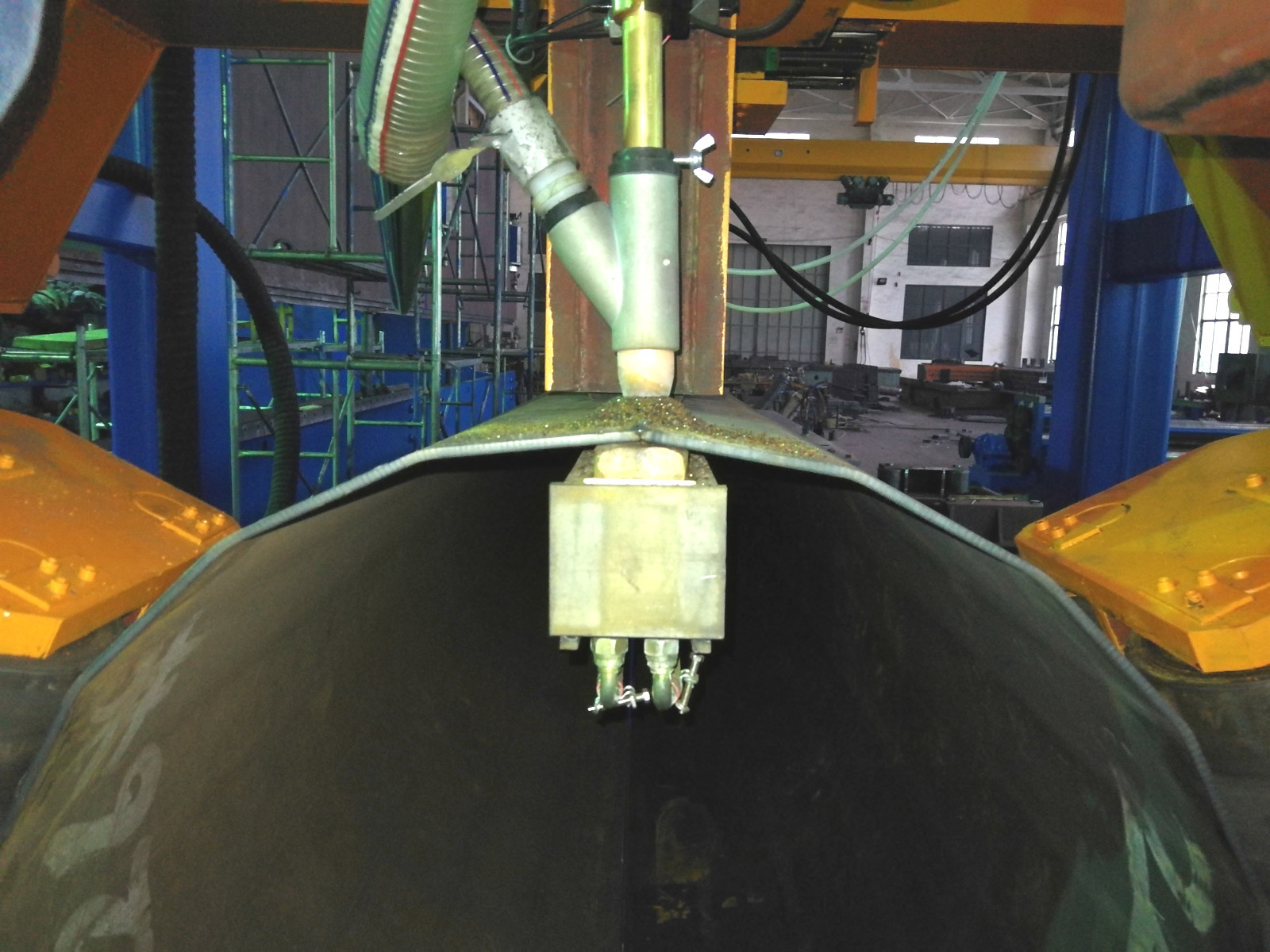

HIGHMAST POLE và MONOPOLE SHUT-WELDING MACHINE, nó phù hợp với một vỏ hoặc hai vỏ loại đa giác và vòng tròn conic cột. nó là dây tự động hàn,cấu trúc kiểu gantry được cố định và có hệ thống hàn, trolley chiều dài cột đầy đủ với động cơ SERVO để điều chỉnh tốc độ di chuyển, Các xi lanh thủy lực đẩy bánh xe kẹp để đóng cột và làm hàn cùng một lúc.
Đối với hai cột may, khi hàn may đầu tiên kết thúc, con lăn dưới sẽ tăng và xoay cột đến vị trí may khác để bắt đầu hàn may thứ hai.
Máy bao gồm các mặt hàng sau:
Bàn làm việc dài để di chuyển xe đẩy và cột.
Đơn vị cổng chính
Hệ thống lái xe cho xe đẩy cột di chuyển
Máy khóa thủy lực (bao gồm bánh xe khóa cho cột)
Hệ thống hàn cung chìm, bao gồm hệ thống cấp dây hàn.
Hệ thống khôi phục luồng
Đường đồng bên trong với hệ thống làm mát bằng nước
Loại cuộn cao, 2 đơn vị
hệ thống thủy lực
Hệ thống điều khiển
| Đặc điểm kỹ thuật | ||
| 1 | Chiều kính có thể làm việc | 300-2200mm |
| 2 | Chiều dài có thể sử dụng | 18000 mm |
| 3 | Độ dày cột | 5 ~ 25mm |
| 4 | Số lượng chân kẹp | 3 đơn vị |
| 5 | Sức mạnh động cơ cho máy bơm | 5.5 KW |
| 6 | Động cơ di chuyển cho xe tải | 7KW, AC servo |
| 7 | Động lực di chuyển dọc | 2000mm |
| 8 | Lực lượng lao động di chuyển theo chiều dọc | 39ton ((2 chiếc xi lanh x19.5 tấn) |
| 9 | lực lượng lao động đi lại bên | 32 tấn x 2 miếng |
| 10 | Máy hàn |
Cấu hình tiêu chuẩn: hàn vòng cung kép dây kép chìm vòng cung kép Đường điện hàn cung điện cung cấp điện DC theo mô hình ZD5-1250B: Năng lượng đầu vào AC380V, ba pha, 50Hz Năng lượng đầu vào 88KVA Dòng điện đầu ra DC250A DC1250A Thời gian tải trọng 100% Nguồn cung cấp điện hàn vòng cung ngập dòng AC mô hình BXL5-1250: Năng lượng đầu vào AC380V, hai pha, 50Hz Năng lượng đầu vào 110KVA Dòng điện đầu ra DC250A DC1250A Thời gian tải trọng số 60% Thương hiệu máy hàn: Tangshan Kaiyuan |
|
Máy hàn Tùy chọn: Lincoln, Hoa Kỳ |
hàn vòng cung kép dây kép chìm vòng cung kép DC ngâm hàn cung cấp năng lượng cung cấp DC-1000 Bộ cung cấp dây: NA3 Máy điều khiển: NA3 Nguồn cung cấp điện hàn cung điện ngập theo cung điện AC AC-1200 Bộ cung cấp dây: NA3 Máy điều khiển: NA4 |
|
| 11 | Chiều kính dây hàn | 3 ~ 5mm dây hàn, theo độ dày cột để làm lựa chọn |
| 12 | Tốc độ làm việc | 0.2~1m/min (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau) |
| 13 | Hướng hàn | Bắt đầu hàn từ đầu đáy lớn đến đầu đầu nhỏ trên của trục. |
| 14 | Khả năng thâm nhập | 90 % |
| 15 | Các yếu tố điện chính | Schneider (thương hiệu Pháp) |
| 16 | PLC | Siemens |
| 17 | Nhãn hiệu động cơ chính (đối với máy bơm thủy lực) | Siemens |
| 18 | Động cơ phụ trợ | Siemens |
| 19 | Năng lượng hàn Nhãn hiệu và mô hình |
Pháo hàn cung chìm Kaiyuan (xưởng Panasonic Janpan ở Trung Quốc) Tùy chọn: Lincoln, Hoa Kỳ |
| 20 | Trọng lượng | 30 tấn |
| 21 | Kích thước tổng thể (mm) | 43000x6500x5500 mm (LXWXH) |
