37kw cạo cạnh rạch và máy cắt côn, cắt theo chiều dài dòng cho cột đèn

Nhanh Chi tiết:

Sự miêu tả:

Thông số kỹ thuật

1. Độ dày của vật liệu: 2mm-6.0mm cho Q235A cán nóng thép nhẹ

2. Chiều rộng của vật liệu: 800-1600mm

3. Trọng lượng của thép cuộn: Max 20 tấn

4. đường kính trong của cuộn dây thép: Φ500mm-Φ750mm

tốc độ 5. San lấp mặt bằng: 5- 15m / phút

6. Số lượng con lăn san lấp mặt bằng: 13

7. lăn San lấp mặt bằng đường kính: 160mm

8. Dải chiều dài cho quy mô: 2000 ~ 12000mm theo mọi yêu cầu.

10. Dung sai chiều dài cắt: ± 15mm (trên cơ sở tấm dài 8m)

11. Chính san lấp mặt bằng công suất động cơ: 37kw (tổng số khoảng 65KW)

12. khu vực rộng cho máy: khoảng 7000mm

Ứng dụng:

Đó là vì ánh sáng cực uncoiling vật liệu, san lấp mặt bằng, cắt, trầy cạnh rạch và quá trình rạch côn, để có được chiều rộng nhỏ một bên, một bên lớn thép tấm rộng.

Thông số kỹ thuật

1. Thép cuộn bốc dolly xe:

UP và xuống: thủy lực

chuyển động theo phương ngang: cơ giới

Max.loading trọng lượng: 15Tons

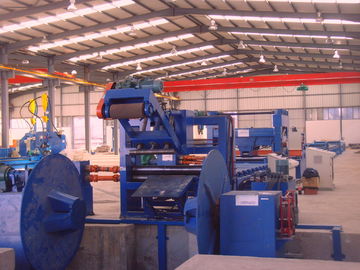

2. thủy lực kép đầu loại ô decoiler:

Bao gồm: cơ giới pay off, Motor, giảm tốc,

Hệ thống chuỗi có sự thay đổi để xoay. Chiều quay có thể được chiều kim đồng hồ và unclockwise.

Mở và đóng: thủy lực

Max.loading trọng lượng: 15Tons

3. thủy lực hướng dẫn ép, xẻng đầu, véo và thiết bị cho ăn:

Nó là dành đầu của cuộn dây thép để ăn đơn vị, thủy lực và báo chí để tránh các cuộn dây thép lỏng.

xoay hai con lăn 'nguồn cấp dữ liệu vật chất cho đơn vị cạnh rạch. Các con lăn lên lên xuống: thủy lực

4. Trung cách bàn làm việc, cán: 4M

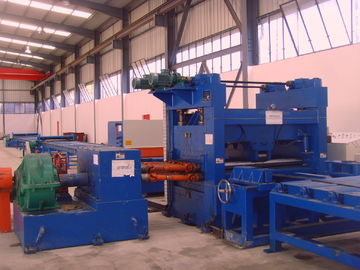

đơn vị 5. San lấp mặt bằng: (hai giáo loại),

Bao gồm: tốc độ động cơ điều chỉnh, giảm tốc, hộp số.

Các con lăn san lấp mặt bằng là đối phó với các phương pháp điều trị nhiệt, 40Cr. HRC48

Lên và xuống lăn tổng 13. (bao gồm 1 cặp con lăn pinch)

lên các con lăn cơ sở lên và xuống phong trào được thúc đẩy bởi động cơ thông qua hệ thống sâu.

Đó là với đơn vị đo chiều dài:

Xoay các bộ mã hóa gửi siginal chiều dài để kiểm soát hệ thống và kiểm soát độ dài nhất định.

Lưu ý: Tùy chọn: bốn giáo dân đơn vị loại san lấp mặt bằng với đơn vị bản hướng dẫn riêng.

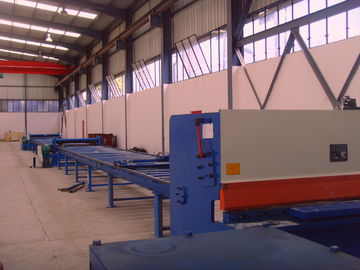

máy 6. Cắt:

Bao gồm: thủy lực xoay chùm cắt Q12Y-6 * 2000.

7. đúp đơn vị cạnh rạch.

Đó là vì rạch cạo cạnh của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.

Nó là căn cứ vào nguyên tắc cắt lăn để cắt các tấm thép. Có một dolly ở phía trước của đơn vị rạch. Nó là để kiểm soát việc cắt thẳng. Bằng cách thay đổi vị trí của lưỡi dao rạch để có được chiều rộng fr kích thước khác nhau tấm ánh sáng cực khác nhau.

Kể cả :

Hỗ trợ bảng với đường sắt

Kẹp tờ dolly, một mảnh

lưỡi đôi gõ đơn vị rạch cạnh với động cơ và hộp số.

đơn vị rạch 8. côn

Các máy côn rạch là căn cứ vào nguyên tắc cắt lăn để cắt các tấm thép. Có một dolly ở phía trước của đơn vị rạch. Nó là để kiểm soát mức độ cắt côn. Bằng cách thay đổi vị trí của các nút trên dolly để kiểm soát tốc độ rạch côn.

Kể cả :

Hỗ trợ bảng với đường sắt

Kẹp tờ dolly, một mảnh

lưỡi đơn gõ đơn vị rạch cạnh với động cơ và hộp số.

9. bóng bàn loại hỗ trợ cho tấm côn xong

10. Hệ thống điện:

bảng điều khiển trung tâm.

PLC, điều khiển biến tần AC có tính năng phản ứng nhanh chóng và hoạt động tốt, có hiệu quả có thể kiểm soát độ chính xác đo lường và tốc độ chạy.

hệ thống 11. thủy lực:

nguồn thủy lực 25L / phút

Bao gồm: trạm thủy lực, van, bể chứa dầu, doanh, ống mềm, ống cứng và vv.

Sự khác biệt với cắt của chúng tôi theo chiều dài và những người khác là gì?

Việc cắt truyền thống với chiều dài chỉ cắt thép cuộn thành tấm. Nhưng chúng ta được thiết kế đặc biệt cho các cột đèn, nó có thể cắt thép cuộn thành tấm, nhưng đồng thời, nó cũng có thể cắt các tấm vào một bên chiều rộng nhỏ, chiều rộng một bên lớn, tương tự như hình thang.

Giao tiếp với khách hàng

A: Làm thế nào để cắt tờ với một chiều rộng nhỏ và một bên tấm rộng lớn của máy này?

B: Trước tiên, có một đơn vị cạnh rạch đôi, nó là dành cho rạch cạo cạnh của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn, và sau đó chúng ta có thể sử dụng đơn vị côn rạch của chúng tôi để cắt các tấm thép thành 2 mảnh với một bên nhỏ và một tấm lớn bên. Có một dolly ở phía trước của đơn vị rạch. Nó là để kiểm soát mức độ cắt côn. Bằng cách thay đổi vị trí của các nút trên dolly để kiểm soát tốc độ rạch côn.

A: Làm thế nào nhiều mô hình chúng ta có gì để cắt theo chiều dài?

B: Chúng tôi có ba loại, 6X1600-12meters (chiều dài cắt tối đa là 12meters), 6X1600-14 mét (tối đa 14 mét) và 6X1600-16 mét (tối đa 16 mét)

A: Làm thế nào dài là khoảng thời gian đảm bảo chất lượng của bạn

Một năm. Và khi máy đến tại hội thảo khách hàng, chúng tôi sẽ gửi kỹ sư để máy vận hành và cung cấp cho đào tạo. Nhưng cũng có, khách hàng có thể để cho kỹ sư của họ cho hội thảo của chúng tôi để nghiên cứu trước khi giao hàng.
