Thông tin chi tiết sản phẩm:
|
Tên: | cắt theo chiều dài | Kích thước: | 800 - 1600mm |
---|---|---|---|
Vật chất: | Q235A | Ứng dụng: | ĐỐI VỚI Cuộn dây thép nhẹ cán nóng |
Tải trọng: | 15 tấn | Dịch vụ: | Chúng tôi sẽ cử kỹ sư đến xưởng của khách hàng để lắp đặt, vận hành và đào tạo |
Điểm nổi bật: | Cắt cuộn 1600mm theo máy chiều dài,cuộn dây Q235A cắt theo máy chiều dài,cuộn dây 15 tấn được cắt theo đường dài |

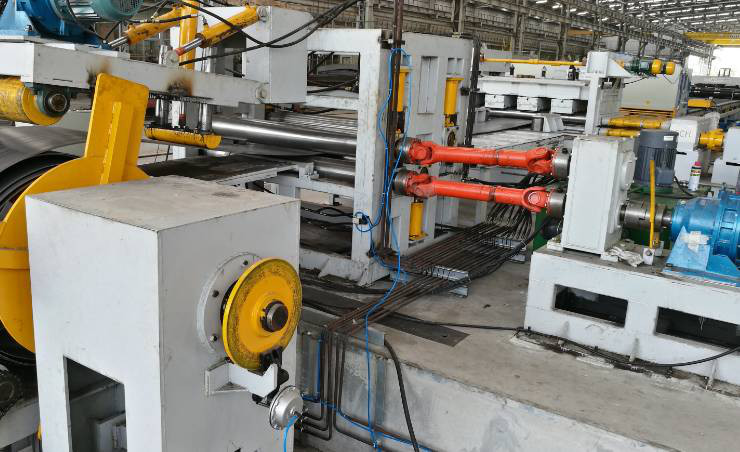

800 - 1600mm Q235A Cuộn dây thép nhẹ cán nóng Cắt theo chiều dài dây chuyền máy
Ứng dụng:
Nó dành cho vật liệu cột đèn chiếu sáng, san lấp mặt bằng, cắt, cạo mép và rạch côn, để có được một mặt có chiều rộng nhỏ, một mặt là tấm thép có chiều rộng lớn.
Chi tiết nhanh:
Tên | Tên khác | Thương hiệu | CMC |
Cắt theo chiều dài cho cột đèn |
Trang trí, Máy cắt thép cuộn, Rạch, Máy cắt cột đèn; |
Tính năng | Đường của chúng tôi khác với kiểu cắt theo chiều dài truyền thống, bạn có thể nhận được tấm hình bậc thang với một mặt nhỏ và một mặt lớn hơn chiều rộng |
Khả năng cắt |
Độ dày 2-6mm Chiều dài 12000mm Chiều rộng 800-1600mm |
Công nghiệp sử dụng | Cột đèn đường công nghiệp |
Thông số kỹ thuật
1. Độ dày của vật liệu: 2mm-6.0mm đối với thép nhẹ cán nóng Q235A
2. Chiều rộng của vật liệu: 800-1600mm
3. Trọng lượng cuộn thép: Tối đa 20 tấn
4. Đường kính bên trong của cuộn thép: Φ500mm-Φ750mm
5. Tốc độ san lấp mặt bằng: 5- 15m / phút
6. Số lượng con lăn san lấp mặt bằng: 13
7. Đường kính con lăn san lấp mặt bằng: 160mm
8. Phạm vi chiều dài cho quy mô: 2000 ~ 12000mm theo yêu cầu.
10. Dung sai chiều dài cắt: ± 15mm (cơ sở trên tấm chiều dài 8m)
11. Công suất động cơ san lấp mặt bằng chính: 37kw (tổng cộng khoảng 65KW)
12. diện tích chiều rộng cho máy: khoảng 7000mm
Thông số kỹ thuật
1. Thép cuộn tải xe dolly:
LÊN và xuống: Thủy lực
Di chuyển ngang: có động cơ
Trọng lượng tải tối đa: 15 Tấn
2. Bộ trang trí kiểu ô hai đầu thủy lực:
Bao gồm: Trả thưởng có động cơ, Động cơ, bộ giảm tốc,
Hệ thống dây chuyền thực hiện chuyển dịch để quay.Chiều quay có thể theo chiều kim đồng hồ và không theo chiều kim đồng hồ.
Mở và đóng: Thủy lực
Trọng lượng tải tối đa: 15 Tấn
3. Thiết bị ép, đầu xẻng, kẹp và cho ăn bằng thủy lực:
Đó là để lấy đầu cuộn thép đến bộ phận cấp liệu, nâng thủy lực và ấn để tránh cuộn thép bị lỏng.
Vòng quay của hai con lăn đưa vật liệu đến bộ phận xén mép.Con lăn lên xuống của con lăn: thủy lực
4. Bàn làm việc cách lăn giữa: 4M
5. Đơn vị san lấp mặt bằng: (loại hai lớp),
Bao gồm: động cơ điều chỉnh tốc độ, hộp giảm tốc, hộp giảm tốc.
Con lăn san lấp mặt bằng được xử lý nhiệt, 40Cr.HRC48
Con lăn lên và xuống tổng số 13. (bao gồm 1 cặp con lăn kẹp)
Chuyển động lên xuống của đế con lăn được điều khiển bởi động cơ thông qua hệ thống con lăn.
Nó có đơn vị đo chiều dài:
Xoay bộ mã hóa gửi chiều dài có nghĩa đến hệ thống điều khiển và kiểm soát độ dài nhất định.
Lưu ý: tùy chọn: đơn vị san lấp mặt bằng loại bốn lớp với bộ phận dẫn hướng riêng.
6. Máy cắt:
Bao gồm: Kéo cắt dầm thủy lực Q12Y-6 * 2000.
7. Bộ phận xén mép kép.
Nó dùng để rạch mép cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.
Nó dựa trên nguyên tắc cắt cán để cắt thép tấm.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát việc cắt thẳng.Bằng cách thay đổi vị trí của lưỡi cắt để có được chiều rộng khác nhau và kích thước khác nhau của tấm cột đèn.
Kể cả :
Bàn đỡ với thanh ray
Kẹp dolly tờ, một mảnh
Bộ xén mép loại hai lưỡi với động cơ và hộp giảm tốc.
8. Bộ phận xén côn
Máy xén côn dựa trên nguyên lý cắt cán để cắt thép tấm.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ cắt côn.
Kể cả :
Bàn đỡ với thanh ray
Kẹp dolly tờ, một mảnh
Bộ phận xén mép kiểu lưỡi đơn với động cơ và hộp giảm tốc.
9. Bàn đỡ kiểu bi cho tấm côn thành phẩm
10. Hệ thống điện:
Bảng điều khiển trung tâm.
Biến tần điều khiển PLC, AC có tính năng đáp ứng nhanh và hoạt động tốt, có thể kiểm soát hiệu quả độ chính xác đo và tốc độ chạy.
11. Hệ thống thủy lực:
Công suất thủy lực 25L / phút
Bao gồm: trạm thủy lực, van, thùng dầu, khớp nối, ống mềm, ống cứng, v.v.
Sự khác biệt với cách cắt theo chiều dài của chúng tôi và những người khác là gì?
Phương pháp cắt theo chiều dài truyền thống chỉ cắt thép cuộn thành tấm.Nhưng của chúng tôi được thiết kế đặc biệt cho cột đèn, nó có thể cắt thép cuộn thành tấm, nhưng đồng thời, nó cũng có thể cắt tấm thành một bên chiều rộng nhỏ, một bên chiều rộng lớn, tương tự như hình bậc thang.
Giao tiếp với khách hàng
A: Làm thế nào để cắt tấm có chiều rộng một mặt nhỏ và một mặt tấm có chiều rộng lớn bằng máy này?
B: Đầu tiên, có một bộ phận xén mép kép, nó dùng để rạch mép cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn, sau đó chúng ta có thể sử dụng bộ xén côn của chúng tôi để cắt tấm thép thành 2 mảnh với một mặt nhỏ và một mặt tờ lớn hơn.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ cắt côn.
A: Chúng tôi có bao nhiêu mô hình để cắt theo chiều dài?
B: Chúng tôi có ba loại, 6X1600-12 mét (chiều dài cắt tối đa là 12 mét), 6X1600-14 mét (tối đa 14 mét) và 6X1600-16 mét (tối đa 16 mét)
A: Thời gian đảm bảo chất lượng của bạn là bao lâu
Một năm.Và khi máy đến xưởng của khách hàng, chúng tôi sẽ cử kỹ sư đến vận hành thử máy và đào tạo.Ngoài ra, khách hàng có thể cho kỹ sư của họ đến xưởng của chúng tôi để nghiên cứu trước khi giao hàng.
