Máy hàn đường may cao cấp và đơn cực HM1200 / 12000

HM1200 / 12000

Máy hàn đường hàn cao và đơn cực

Máy gồm các hạng mục sau:

1. Bàn làm việc dài để di chuyển bằng xe đẩy và sào.

2. Đơn vị giàn chính

3. Hệ thống dẫn động để di chuyển bằng xe đẩy cực

4. Kẹp thủy lực (bao gồm cả bánh xe kẹp cho cực)

5. Hệ thống hàn hồ quang chìm, bao gồm hệ thống cấp dây hàn.

6. Hệ thống khôi phục thông lượng

7. Thanh đồng bên trong với hệ thống làm mát bằng nước

8. Con lăn kiểu tăng, 2 chiếc

9. hệ thống thủy lực

10. Hệ thống điều khiển

    ĐẶC TÍNH KỸ THUẬT
    1	Đường kính khả thi	300-1200mm
    2	Chiều dài khả thi	12000 mm
    3	Độ dày cực	4,5 ~ 12mm
    4	Kẹp số lượng chân	3 đơn vị
    5	Sức mạnh của động cơ cho máy bơm	5,5 KW
    6	Động cơ chuyển động cho xe đẩy	7KW, AC servo
    7	Hành trình dọc	1000mm
    số 8	Lực lượng lao động du lịch dọc	39 tấn (2 mảnh x19,5 tấn)
    9	lực lượng làm việc bên lề	32 tấn x 2 mảnh
    10	Máy hàn	Hàn hồ quang chìm, 630A ~ 1000A, dựa trên yêu cầu của khách hàng. 630A ~ 1000A
    11	Đường kính dây hàn	Dây hàn 2,5 ~ 4mm, theo độ dày cực để lựa chọn
    12	Tốc độ làm việc	0,3 ~ 2m / phút (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau
    13	Hướng hàn	Bắt đầu hàn từ đầu to của cơ sở đến đầu nhỏ trên cùng của trục.
    14	Khả năng thâm nhập	90%
    15	Các yếu tố điện chính	Schneider (thương hiệu Pháp)
    16	PLC	Siemens
    17	Nhãn hiệu động cơ chính (cho bơm thủy lực)	Siemens
    18	Động cơ servo	Siemens
    19	Điện hàn Thương hiệu và kiểu máy	Hàn hồ quang chìm Kaiyuan (nhà máy Panasonic Janpan tại Trung Quốc)
    20	Cân nặng	26 tấn
    21	Kích thước tổng thể (mm)	31000x5500x5100 mm (LXWXH)

ỨNG DỤNG:

CHO ĐIỂM HÀN TỰ ĐỘNG SEAM (cho highmast,đơn cực vv).

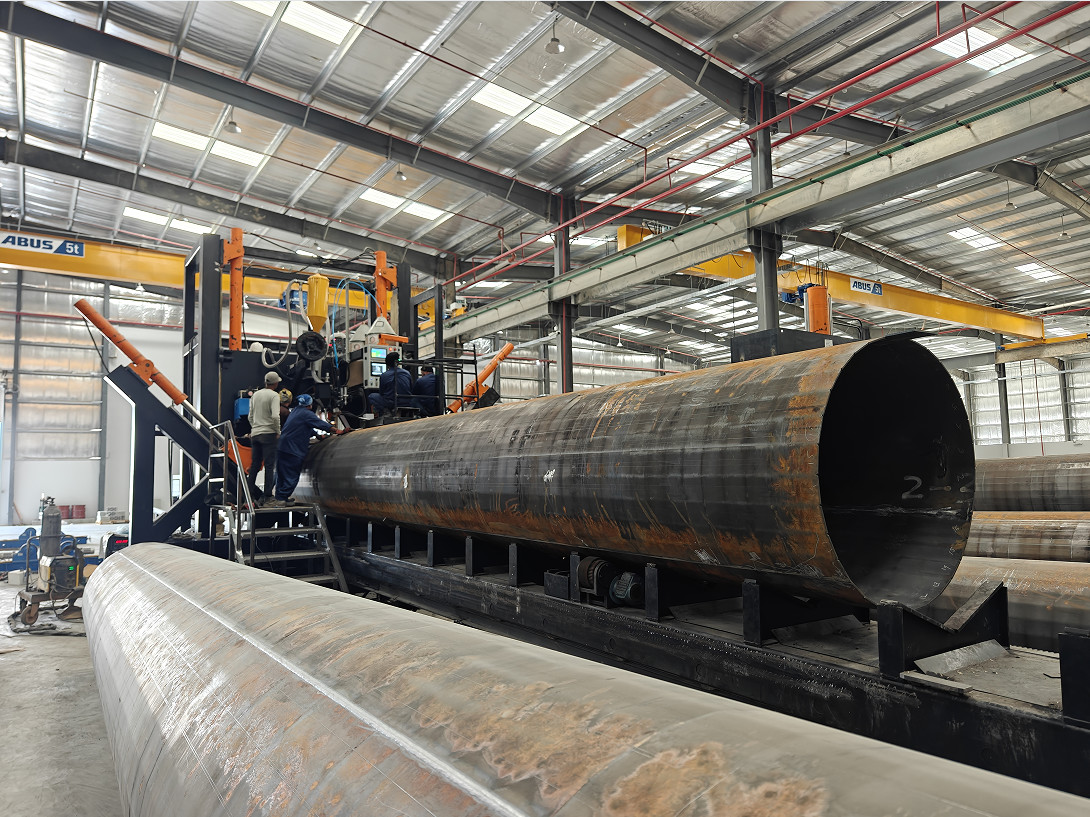

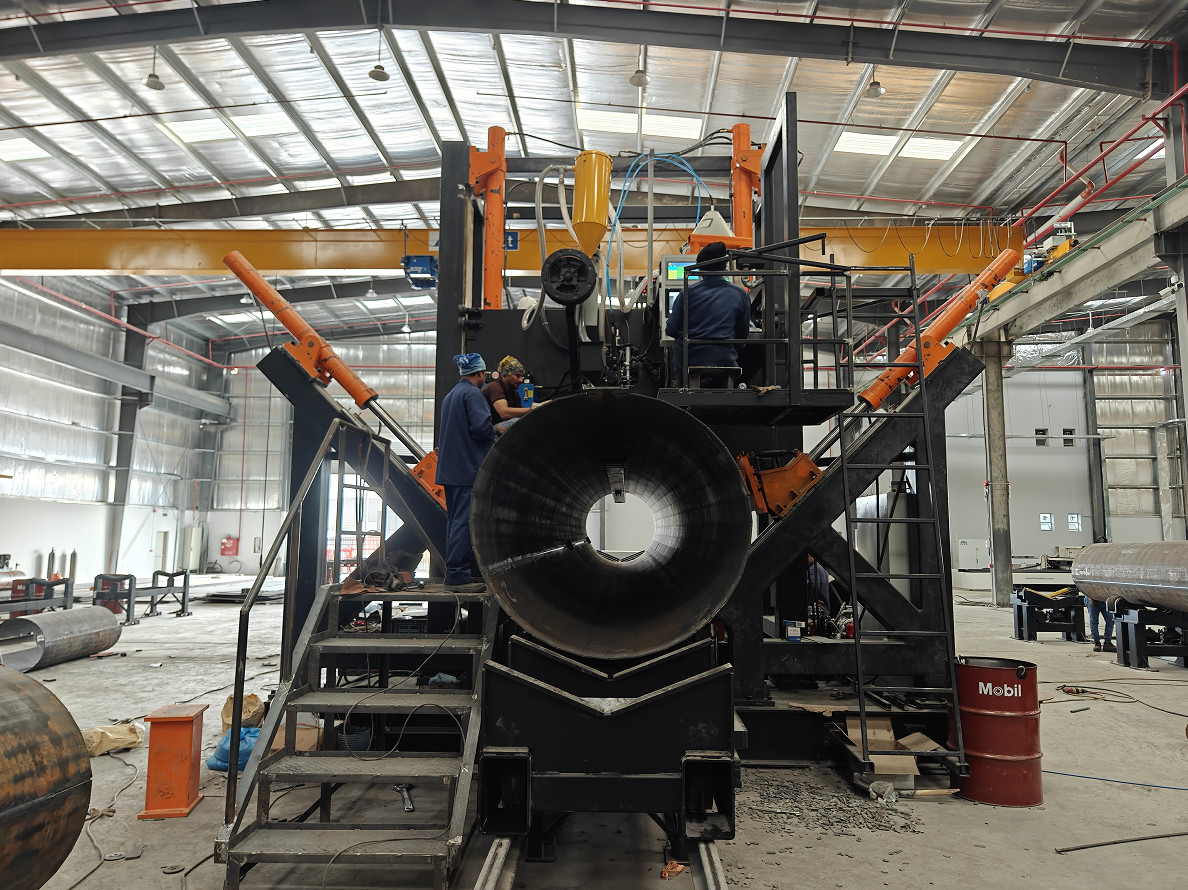

MÁY HÀN NGẮN ĐỘC CAO, nó thích hợp cho một vỏ hoặc hai vỏ loại đa giác và cực côn hình tròn.Đây là dây chuyền hàn tự động, cấu trúc kiểu giàn được cố định và với hệ thống hàn, xe đẩy chiều dài cực hoàn toàn với động cơ SERVO để di chuyển có thể điều chỉnh tốc độ, Xi lanh thủy lực đẩy bánh xe kẹp để đóng cực và hàn cùng một lúc.

Đối với hai cực đường may, khi kết thúc quá trình hàn đường may đầu tiên, con lăn dưới cùng sẽ nâng lên và quay cực đến vị trí đường may khác để bắt đầu hàn đường may thứ hai.
