| Tên thương hiệu: | CMC |
| Model Number: | HM1600 / 16000 |
| MOQ: | 1 bộ |
| giá bán: | According to the machine requirements |
| Khả năng cung cấp: | Theo tình hình thực tế |
Máy hàn đóng cột cao
Mô hình: HM1600/16000
Ứng dụng: Đối với dây chuyền hàn kim tự động (cho cột cao), độc quyền v.v.)

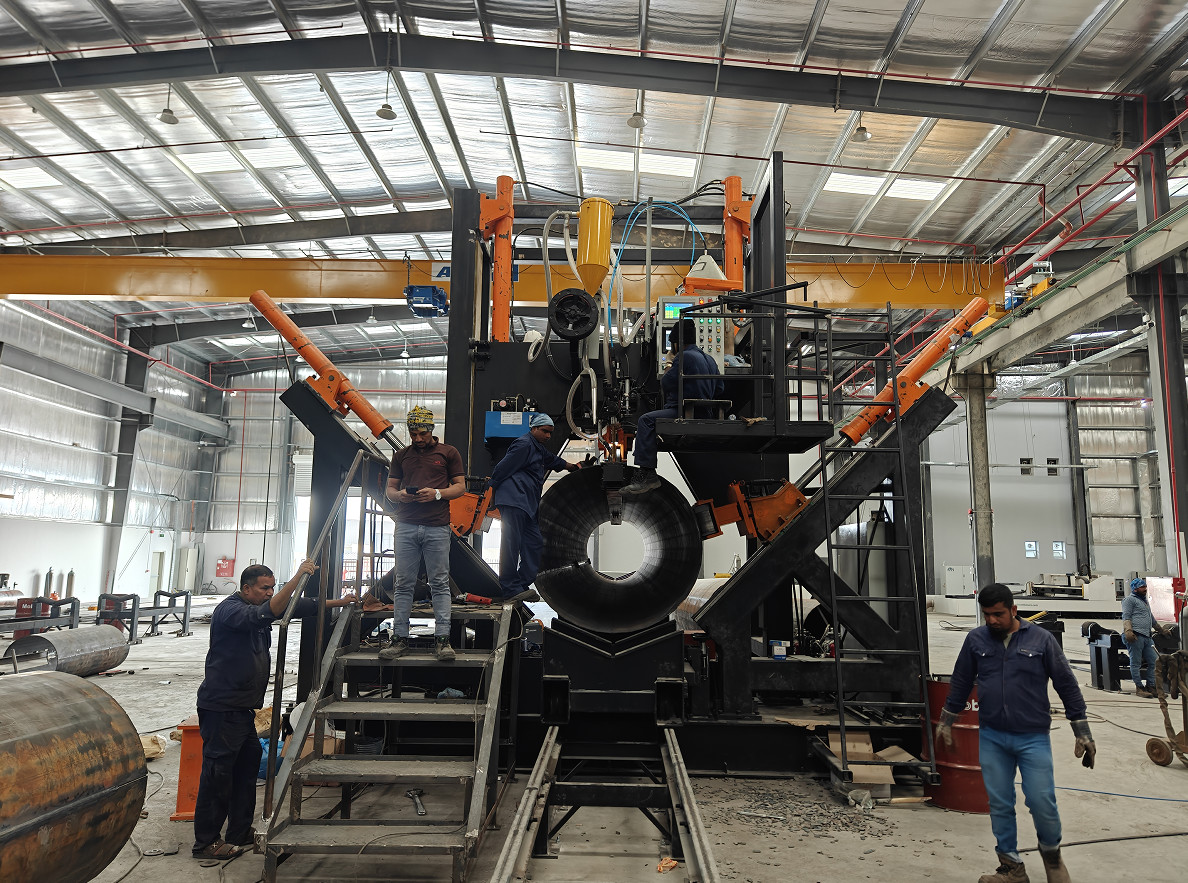

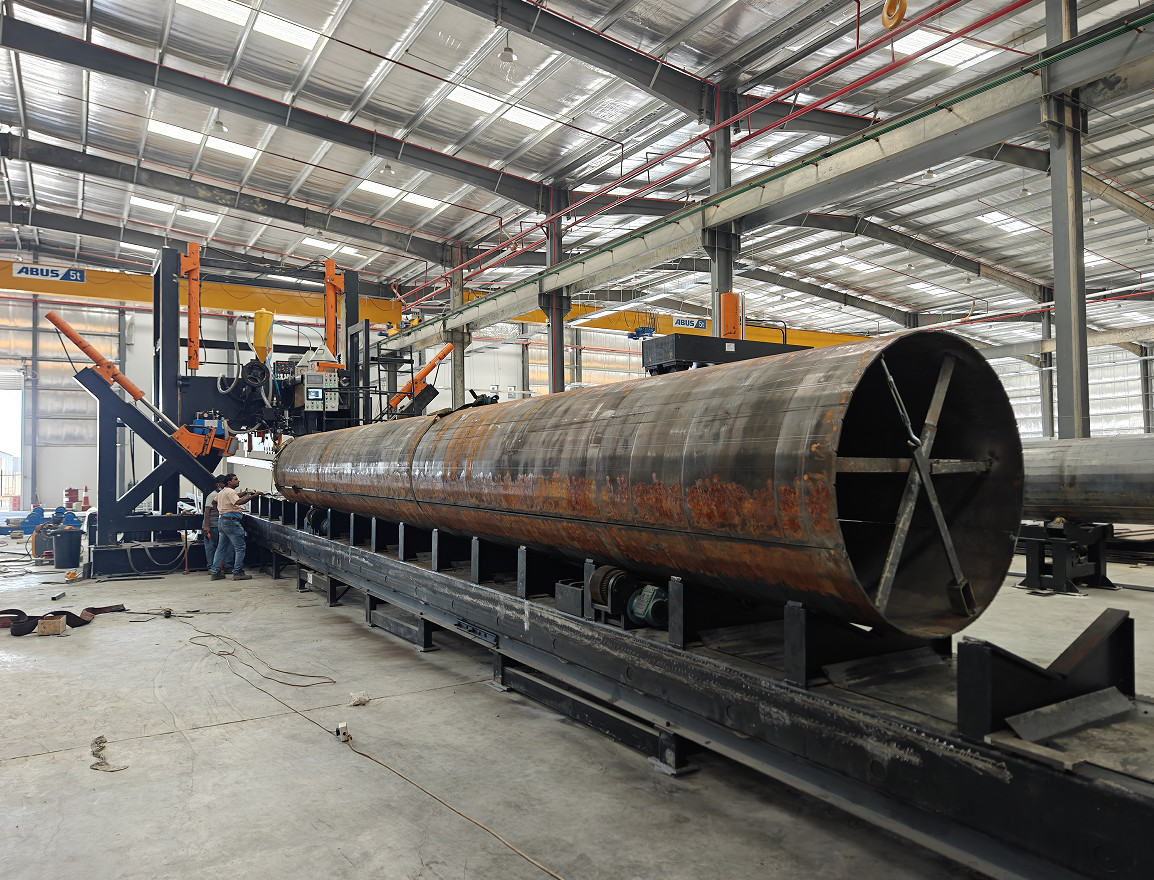

HIGHMAST POLE SHUT-WELDING MACHINE, nó phù hợp với một vỏ hoặc hai vỏ loại đa giác và vòng tròn coni trương. nó là dây chuyền hàn tự động,cấu trúc kiểu gantry được cố định và có hệ thống hàn, trolley chiều dài cột đầy đủ với động cơ SERVO để điều chỉnh tốc độ di chuyển, Các xi lanh thủy lực đẩy bánh xe kẹp để đóng cột và làm hàn cùng một lúc.
Đối với hai cột may, khi hàn may đầu tiên kết thúc, con lăn dưới sẽ tăng và xoay cột đến vị trí may khác để bắt đầu hàn may thứ hai.
Máy bao gồm các mặt hàng sau:
Bàn làm việc dài để di chuyển xe đẩy và cột.
Đơn vị cổng chính
Hệ thống lái xe cho xe đẩy cột di chuyển
Máy khóa bằng thủy lực (bao gồm bánh xe khóa cho cột)
Hệ thống hàn cung chìm, bao gồm hệ thống cấp dây hàn.
Hệ thống khôi phục luồng
Đường đồng bên trong với hệ thống làm mát bằng nước
Loại cuộn cao, 2 đơn vị
hệ thống thủy lực
Hệ thống điều khiển
| Đặc điểm kỹ thuật | ||
| 1 | Chiều kính có thể làm việc | 350-1600mm |
| 2 | Chiều dài có thể sử dụng | 16000 mm |
| 3 | Độ dày cột | 6~16mm |
| 4 | Số lượng chân kẹp | 3 đơn vị. |
| 5 | Sức mạnh động cơ cho máy bơm | 5.5 KW |
| 6 | Động cơ di chuyển cho xe tải | 7KW, AC servo |
| 7 | Động lực di chuyển dọc | 1100mm |
| 8 | Lực lượng lao động di chuyển theo chiều dọc | 39ton ((2 chiếc xi lanh x19.5 tấn) |
| 9 | lực lượng lao động đi lại bên | 32 tấn x 2 miếng |
| 10 | Máy hàn | Pháo hàn cung ngập nước, 1250A |
| 11 | Chiều kính dây hàn | 2.5 ~ 4mm dây hàn, theo độ dày cột để thực hiện lựa chọn |
| 12 | Tốc độ làm việc | 0.5 ~ 2m/min (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau |
| 13 | Hướng hàn | Bắt đầu hàn từ đầu đáy lớn đến đầu đầu nhỏ trên của trục. |
| 14 | Khả năng thâm nhập | 90 % |
| 15 | Các yếu tố điện chính | Schneider (thương hiệu Pháp) |
| 16 | PLC | Siemens |
| 17 | Máy điều khiển tần số động cơ chính |
Schneider (thương hiệu Pháp) Hoặc Delta (thương hiệu Đài Loan) |
| 18 | Nhãn hiệu động cơ chính (đối với máy bơm thủy lực) | Siemens |
| 19 | Động cơ phụ trợ | Siemens |
| 20 | Năng lượng hàn Nhãn hiệu và mô hình |
Pháo hàn cung chìm Kaiyuan (xưởng Panasonic Janpan ở Trung Quốc) |
| 21 | Trọng lượng | 28 tấn |
| 22 | Kích thước tổng thể (mm) | 35000x5500x5100 mm (LXWXH) |
