Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm

Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm
Three Waves 2.5mm Guardrail Roll Forming Machine
Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm

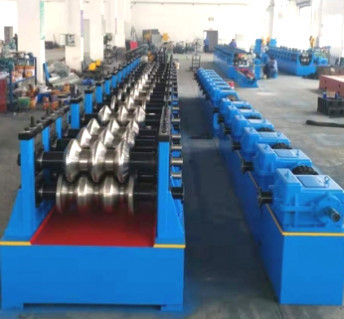

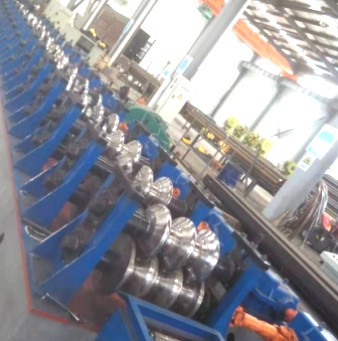

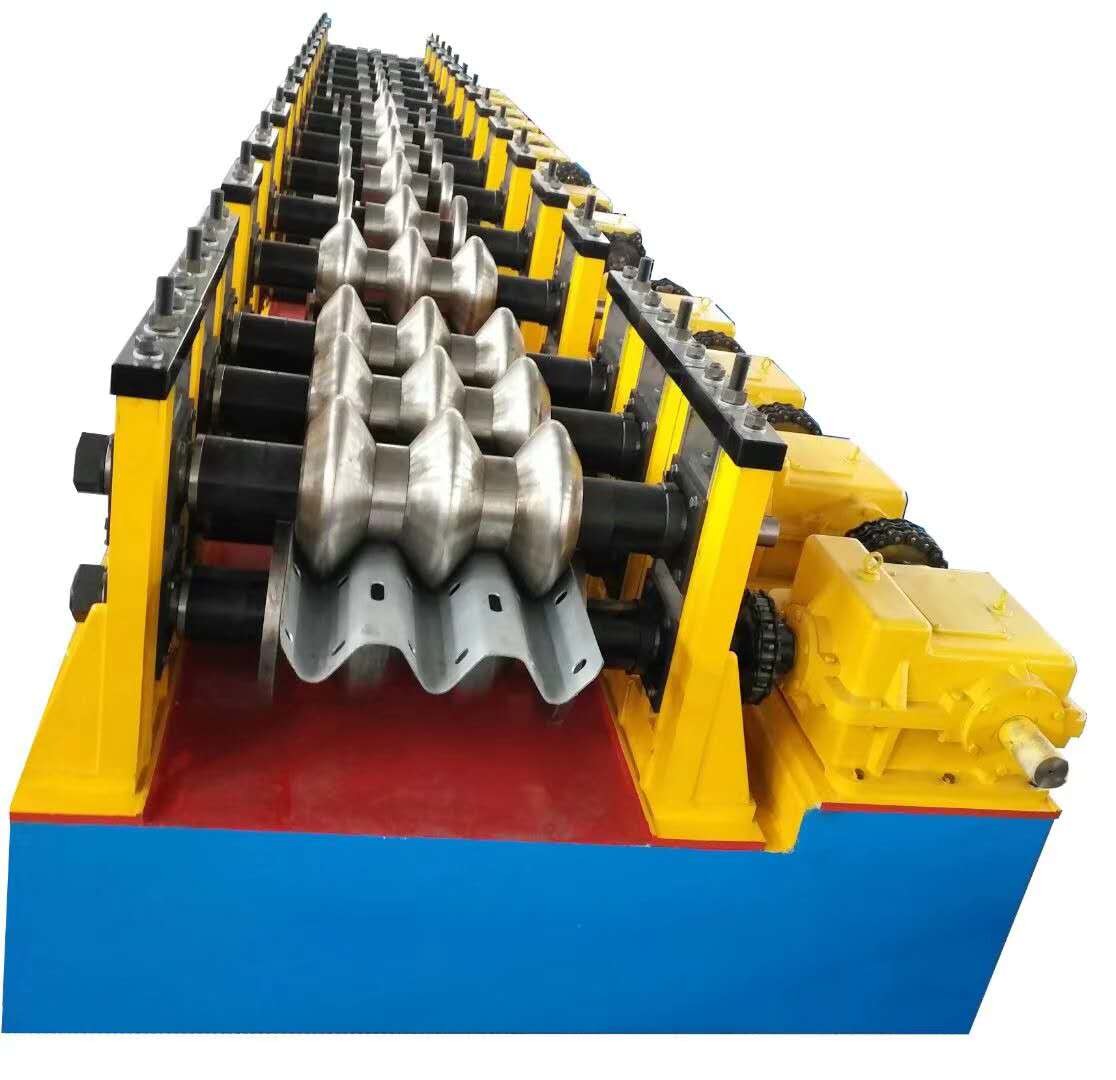

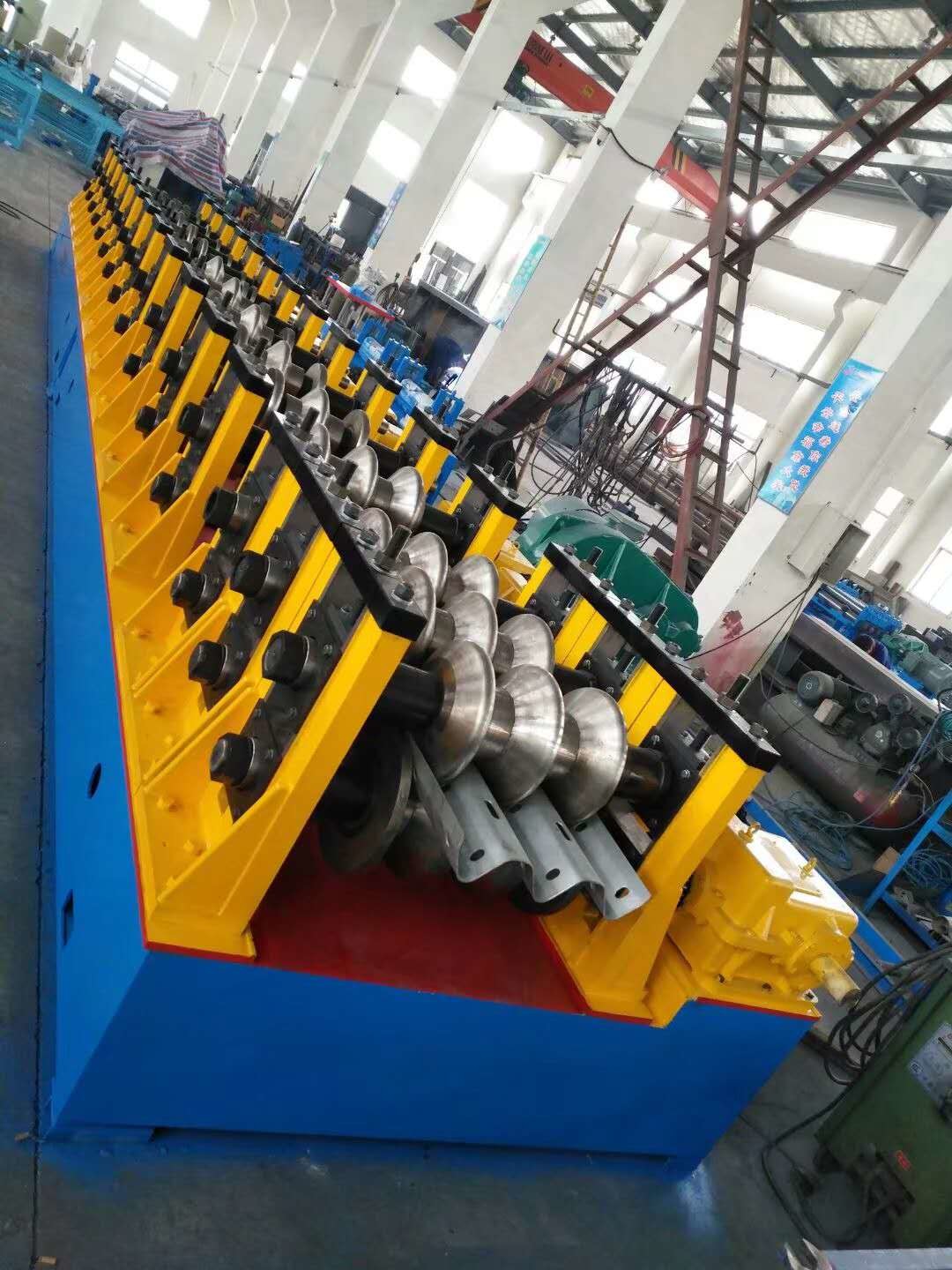

Hình ảnh lớn :  Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm

Thông tin chi tiết sản phẩm:
Nguồn gốc: WUXI
Hàng hiệu: CMC
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 bộ
Giá bán: Negotiate
chi tiết đóng gói: khỏa thân
Thời gian giao hàng: Theo yêu cầu
Khả năng cung cấp: Theo tình hình thực tế

Máy tạo hình cuộn sóng bảo vệ ba sóng 2.5mm

Sự miêu tả
Loại ngói: Thép Sử dụng: Thép xây dựng
Điều kiện: Mới Cân nặng: 65kg
Dịch vụ hậu mãi được cung cấp: Kỹ sư có sẵn để phục vụ máy móc ở nước ngoài Sự bảo đảm: 12 tháng
Điểm nổi bật:

Cuộn bảo vệ 2.5mm trước đây

,

10m / phút Máy tạo hình cuộn lan can

Nó có thể được tùy chỉnh nếu bạn cần sửa đổi định dạng.



Ba sóng Máy tạo hình con lăn



Thông số máy I.Basic

  1. Tính chất cơ học và thông số kỹ thuật của nguyên liệu
  2. Chất liệu: tấm mạ kẽm Q345B
  3. Độ dày: 2,5 3.0mm
  4. Chiều rộng: 450-476mm
  5. Trọng lượng: 65kg
  6. Thông số kỹ thuật của sản phẩm
  7. Sản phẩm: bằng bản vẽ sản phẩm
  8. Chiều rộng sản phẩm: 310mm ± 5 mm
  9. Chiều cao sản phẩm: 81mm ± 5 mm
  10. Thông số kỹ thuật sản phẩm
  11. Phương pháp tạo hình: Hình thành cuộn lạnh
  12. Tốc độ sản xuất: ≤10m / phút
  13. Hướng cho ăn: thức ăn trái
  14. Điện áp chính: 380V, 50Hz
  15. Tổng công suất đơn vị: khoảng 20,7KW
  16. Ổ trục ổ trục: 6026
  17. Nâng nâng: SWL10-3 / 23-FU3
  18. Động cơ truyền động chính: YVP180M-4-15
  19. Bộ giảm tốc: ZQ500-48.57
  20. Vật liệu ốp tường: A3
  21. Vật liệu trục: 40
  22. Vật liệu khuôn: Gcr15



II. Tổng quan về cấu trúc thiết bị

Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.



Danh sách kiểm tra cấu hình III.EIDIA



Không



Tên một phần



Định lượng

1



Hình thành khuôn



Một bộ khuôn ở mỗi bên

2



Động cơ truyền động 15KW



1 bộ

3



Hình thành trục khuôn



3 bộ

4



Xe nâng



3 bộ

5



Động cơ nâng



1 bộ

6



Hộp giảm tốc ZQ500



1 bộ

7



Bảng điều khiển điện



1 bộ

số 8



Thiết bị neo bu lông



1 bộ
