Khóa- Máy hàn
Mô hình:HM1200/12000
Máy bao gồm các mặt hàng sau:
Ứng dụng:
cho cột hàn may tự động ((đối với cột cao, cột đơn, v.v.)

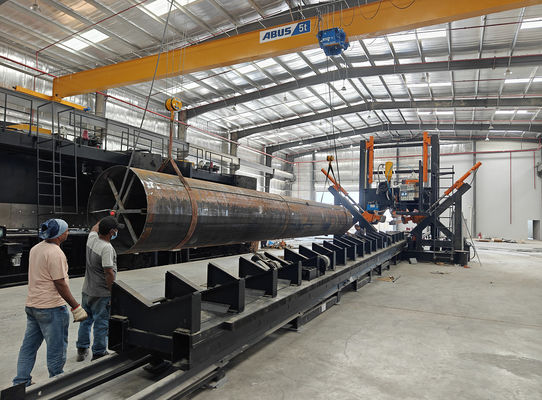

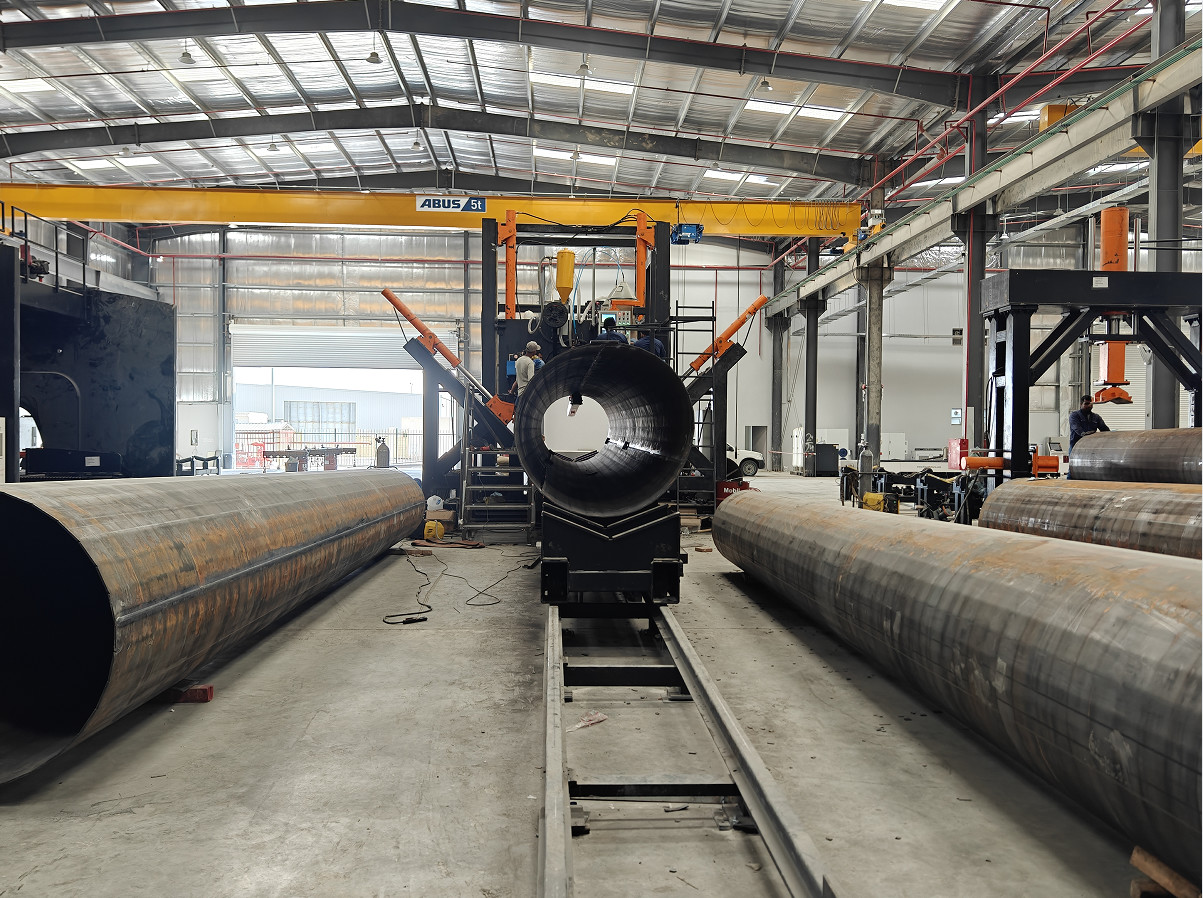

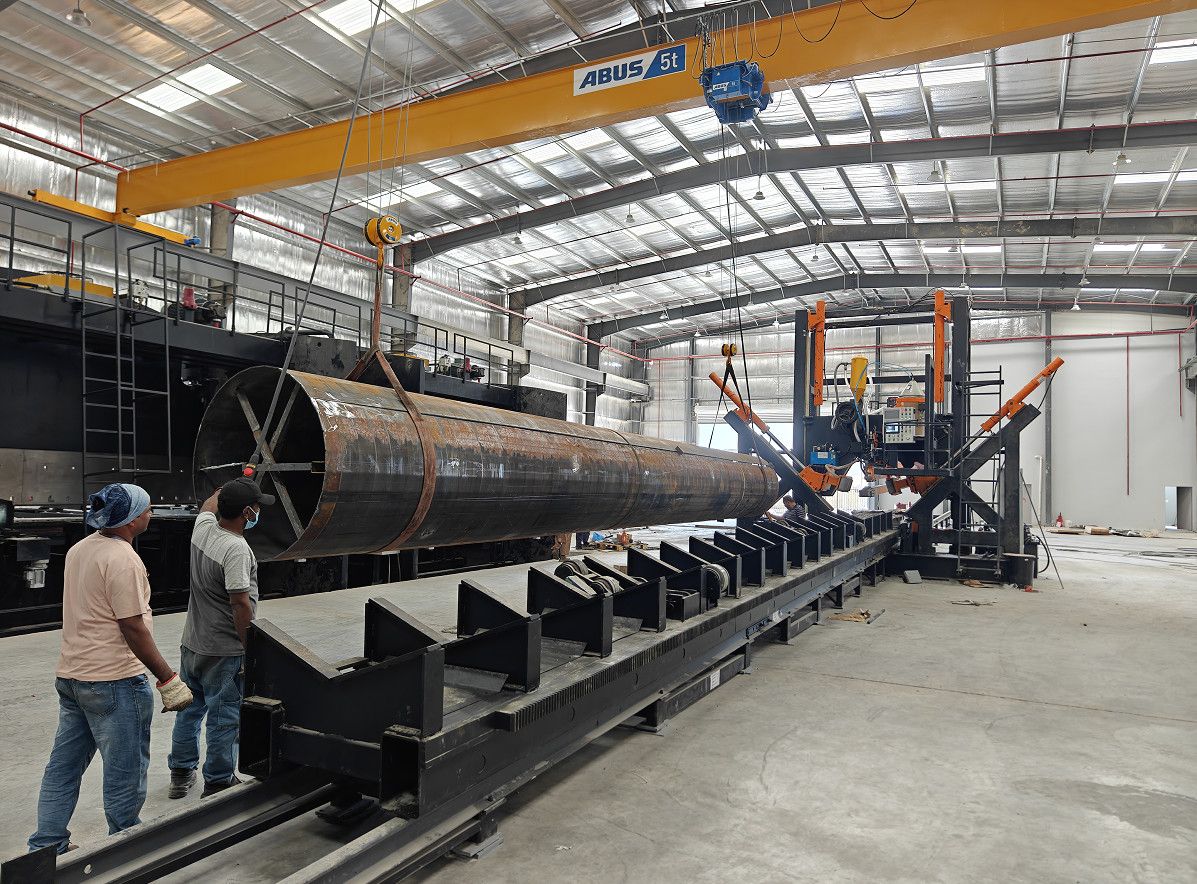

Máy hàn đóng cột cao, nó phù hợp với một vỏ hoặc hai vỏ loại đa giác và vòng tròn. nó là dây chuyền hàn tự động,cấu trúc kiểu gantry được cố định và có hệ thống hàn, trolley chiều dài cột đầy đủ với động cơ SERVO để điều chỉnh tốc độ di chuyển, Các xi lanh thủy lực đẩy bánh xe kẹp để đóng cột và làm hàn cùng một lúc.
Đối với hai cột may, khi hàn may đầu tiên kết thúc, con lăn dưới sẽ tăng và xoay cột đến vị trí may khác để bắt đầu hàn may thứ hai.
Thông số kỹ thuật
| Đặc điểm kỹ thuật | ||
| 1 |
Chiều kính có thể làm việc |
350-1200mm |
| 2 |
Chiều dài có thể sử dụng |
12000 mm |
| 3 |
Độ dày cột |
4.5~12mm |
| 4 |
Số lượng chân kẹp |
3 đơn vị. |
| 5 |
Sức mạnh động cơ cho máy bơm |
5.5 KW |
| 6 |
Động cơ di chuyển cho xe tải |
7KW, AC servo 7KW. |
| 7 | Động lực di chuyển dọc | 1000mm |
| 8 | Lực lượng lao động di chuyển theo chiều dọc | 39ton ((2 chiếc xi lanh x19.5 tấn) |
| 9 | lực lượng lao động đi lại bên | 32 tấn x 2 miếng |
| 10 | Máy hàn |
Phương pháp hàn cung chìm, 630A ~ 1000A, dựa trên yêu cầu của khách hàng. |
| 11 |
Chiều kính dây hàn |
2.5 ~ 4mm dây hàn, theo độ dày cột để thực hiện lựa chọn |
| 12 | Tốc độ làm việc |
0.3~2m/min (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau) |
| 13 | Hướng hàn | Bắt đầu hàn từ đầu đáy lớn đến đầu đầu nhỏ trên của trục. |
| 14 | Khả năng thâm nhập | 90 % |
| 15 | Các yếu tố điện chính | Schneider (thương hiệu Pháp) |
| 16 | PLC | Siemens, |
| 17 | Nhãn hiệu động cơ chính (đối với máy bơm thủy lực) | Siemens, |
| 18 | Động cơ phụ trợ | Siemens, |
| 19 | Năng lượng hàn Nhãn hiệu và mô hình |
Pháo hàn cung chìm Kaiyuan (xưởng Panasonic Janpan ở Trung Quốc) |
| 20 | Trọng lượng | 26 tấn |
| 21 |
Kích thước tổng thể (mm) |
31000x5500x5100 mm (LXWXH) |
