| Tên thương hiệu: | CMC |
| Model Number: | 2-WE67K-650/6000 |
| MOQ: | 1 tập |
| Điều khoản thanh toán: | L/C, T/T |

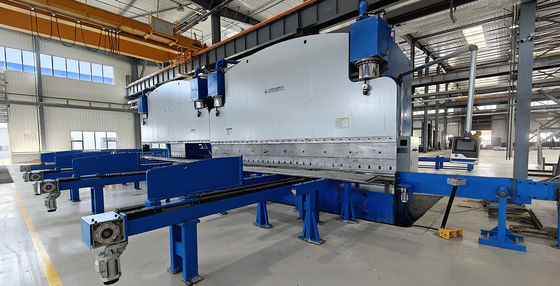

Nhanh Cnc máy phanh áp lực thủy lực để làm cho cây cột ánh sáng và cột cao

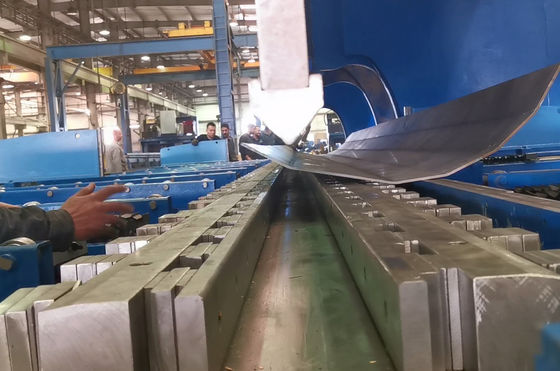

Ứng dụng: chế tạo cột đèn và cột cao
| Đặc điểm kỹ thuật | |||
| 1 | Loại | Multi-machine Tandem Hydraulic CNC electro-hydraulic synchro | |
| 2 | Nhân lực lao động | 2X650Tn | |
| 3 | Chiều dài của bảng | 2X6000mm | |
| 4 | khoảng cách giữa các khung hình | 4800mm | |
| 5 | Độ sâu cổ họng | 1500mm | |
| 6 | Chiều cao mở | 1255mm | |
| 7 | Đột quỵ | 320mm | |
|
|
Làm việc |
Thả hàng | 70mm/s |
| Làm việc | 7.5mm/s | ||
| Trở lại | 75mm/s | ||
| 9 | Động cơ chính | 2x45kw (thương hiệu Siemens) | |
| 10 | Hệ thống CNC |
Loại: DELEM DA52S |
|
| 11 | Công cụ |
Với 1 đâm và 1 V điều chỉnh đáy chết |
|
| 12 | Niêm phong trong bình | NOK, được sản xuất tại Nhật Bản hoặc SFK | |
| 13 | Các thành phần thủy lực | BOSCH-Rexroth -, Đức | |
| 14 | Máy bơm thủy lực | BOSCH-Rexroth -, Đức hoặc SUNNY, Hoa Kỳ | |
| 15 | Bộ cảm biến hiển thị Raster tuyến tính | HEIDENHAIN, Đức | |
| 16 | Các yếu tố điện chính trong tủ | Schneider | |
| 17 | trọng lượng | 2x72000 kg | |
| 18 | Kích thước tổng thể ((mm) LxWxH | 2xx6250x3840x5920 (không bao gồm hỗ trợ phía trước) | |
| 19 | Bao bì: |
Với vỏ nhựa |
|
Các mục tùy chọn:
| Tùy chọn 1 |
Với một người giữ công cụ lên, độ dày là 18mm |
|
| Tùy chọn 2 | Thêm 2 bộ công cụ vòng tròn và 1 bộ công cụ đáy phù hợp để làm cho min OD 60mm vòng tròn coni kiểu cột đèn. tỷ lệ coni là 11/1000 và 13/1000. tổng chiều dài công cụ,một là 16m ((11/1000 tỷ lệ) và một khác là 16m (13/1000 tỷ lệ). Toàn bộ công cụ đáy là 16m ((một bên với tỷ lệ 11/1000, một bên khác là 13/1000. | |
| Tùy chọn 3 | Loại đẩy Hệ thống thả bên cột nhẹ, | |
| Tùy chọn 4 | Hệ thống cung cấp động cơ phía trước và phía sau, cho cột dày lớn | |
Lưu ý:Y1,Y2 Trục------ Hai thang tuyến tính được lắp đặt ở cả hai bên của ram để điều khiển xi lanh.II Hiệu suất chính:
1 Khung của máy được tạo thành từ bể, bàn làm việc, hộp bên trái và bên phải và
Vì vậy, nó có sức mạnh cao và độ cứng tốt.
căng thẳng.
2 Phối hợp nguyên tắc làm việc của cả hai máy:Phát nhận điện thủy lực
van tỷ lệ để đảm bảo đồng bộ hóa của cả hai máy. van tỷ lệ được sản xuất bởi công ty BOSCH với hiệu suất rất tốt như ma sát nhỏ giữa các cặp hành động cơ học,Bộ khuếch đại điện tử mịn và nam châm điện với lực điều khiển cao và hoạt động liên tụcCó hai màn hình raster ở cả hai bên của máy để kiểm tra vị trí của ram liên tục và cung cấp lại tín hiệu cho hệ thống điều khiển,sau đó hệ thống điều khiển sẽ điều khiển van điện-động lực để làm cho hai xi lanh đồng bộ trên một máyBởi vì các màn hình raster được lắp đặt trên tấm C, chứ không phải trực tiếp trên tấm vỏ, sự lệch của ram và khung khi làm việc sẽ không ảnh hưởng đến độ chính xác đo lường và điều khiển của nó.Khi hai cỗ máy làm việc cùng nhau, điện áp khác biệt được lắp đặt giữa hai máy sẽ chuyển tín hiệu đồng bộ hóa cơ học sang tín hiệu điện tử và phản hồi lại cho tấm đồng bộ hóa và hệ thống điều khiển.Các tín hiệu sẽ được tăng cường bởi bộ khuếch đại BOSCH để kiểm soát việc đồng bộ hóa của cả hai máy bằng cách điều khiển van tỷ lệ điện - thủy lựcVì vậy, việc đồng bộ hóa hai máy được đạt được với độ chính xác cao.
3 Thông qua máy tính, người vận hành có thể giao tiếp với máy. Máy tính có một số ngôn ngữ dịch vụ, tính toán và điều chỉnh lực uốn cong tự động.Nó cũng có thể tính toán và kiểm soát điểm chết, tốc độ thay đổi điểm. Các đường (Y1, Y2) của ram có thể làm cho một nghiêng nhỏ để đáp ứng các yêu cầu đặc biệt của người dùng.
4 Được trang bị hệ thống hướng dẫn tốt, hệ thống đo vị trí và hệ thống cân bằng thủy lực để đáp ứng các yêu cầu của công việc chiều dài đầy đủ và công việc lập dị.
5 Đơn vị bù đắp bàn làm việc được áp dụng để bù đắp cho sự lệch của máy trong khi làm việc để đảm bảo độ chính xác của mảnh làm việc.
6 Bề mặt xi lanh có độ mòn và xử lý nhiệt tốt, do đó nó có độ bôi trơn tốt và tuổi thọ lâu dài.
