Thông tin chi tiết sản phẩm:
|
| Vật liệu: | Thép | Kiểu: | Tròn, Đa giác ， hình nón |
|---|---|---|---|
| Ứng dụng: | Đường cao tốc, ngoài trời, cột đèn | Chiều cao: | 8m,7m,6m |
| dịch vụ sau bán hàng cung cấp: | Các kỹ sư có sẵn để phục vụ máy móc ở nước ngoài | Tên: | Cột đèn đường |

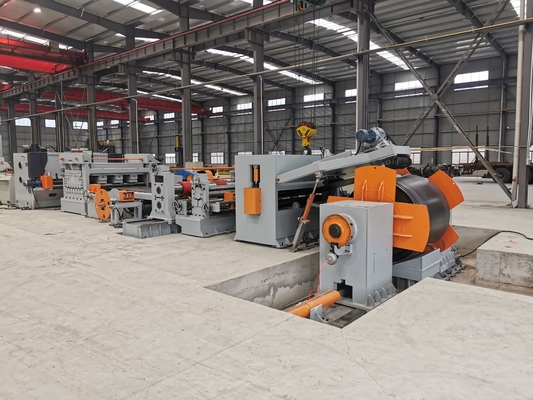

Cắt Theo Chiều Dài Dây Cột Đèn Model CTLA8x1800
(Loại hoàn toàn tự động, 4 lay san lấp mặt bằng)
Thông số kỹ thuật
Đặc điểm độc quyền:
Loại hoàn toàn tự động, nếu có chiều rộng phù hợp cho cột, chiều dài được điều khiển bằng CNC, rạch côn với tự động hóa, hệ thống tự động dỡ và xếp tấm côn.
Với hai loại lưỡi cắt bộ phận rạch cạnh cạo đôi và bộ phận rạch côn.
(Lưu ý: hệ thống xếp tự động cho tấm dưới 6mm, tấm cột đèn)
Ứng dụng:
Nó dành cho quá trình tháo cuộn, san phẳng, cắt, rạch cạnh và rạch côn của vật liệu cột đèn, để có được tấm thép có chiều rộng một bên nhỏ, một bên có chiều rộng lớn.
Chi tiết thiết bị

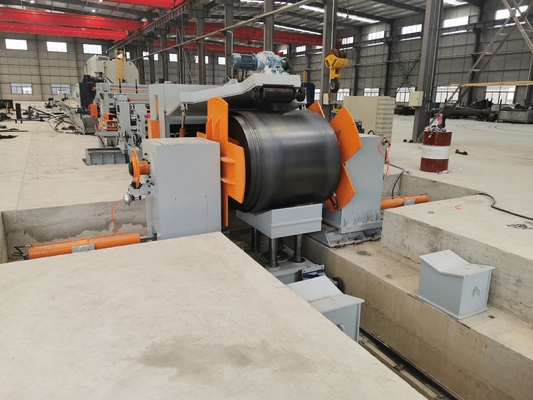

1. Xe dolly tải cuộn thép
Lên và xuống: Thủy lực
Di chuyển ngang: cơ giới
2. Trang trí kiểu dù hai đầu thủy lực:
Bao gồm: đơn vị trái và phải,
với phanh tạo ra lực căng quay trục.
Đóng mở: Thủy lực
3. Máy ép và dẫn hướng thủy lực, thiết bị đầu xẻng thủy lực, thiết bị kẹp
Nó bao gồm khung, thiết bị dẫn hướng và ép thủy lực, thiết bị đầu xẻng thủy lực, con lăn kẹp và hệ thống điều khiển động cơ, v.v.
Điều này bao gồm ép thủy lực và cánh tay dẫn hướng, bánh xe ép và dẫn hướng, hộp số, động cơ, v.v.
Điều này bao gồm thiết bị co tấm xẻng thủy lực, tấm mở rộng, thiết bị thủy lực, v.v.
Nó bao gồm thanh trượt, 2 con lăn kẹp, thiết bị kẹp thủy lực, khung, v.v.
Điều này bao gồm động cơ AC, hộp giảm tốc, một nhóm trục chính và kết nối, giá đỡ ổ trục, một khớp nối vạn năng, v.v.
4. Bàn làm việc cách lăn giữa
5. Thiết bị hướng dẫn
Nó bao gồm khung bang hội, tấm phẳng di động, thiết bị điều chỉnh hướng dẫn, bánh xe nghiêng dọc.

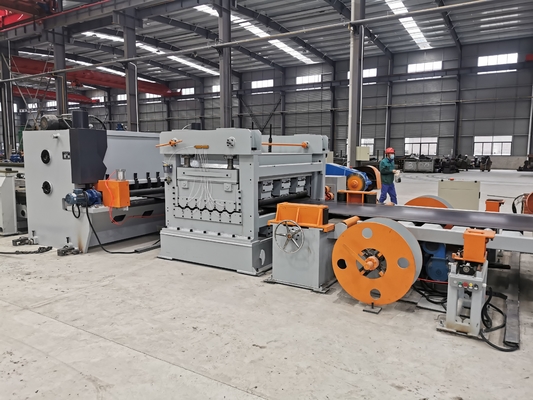

6. Đơn vị san lấp mặt bằng: (bốn loại lay)
Đây là thiết bị cốt lõi của dòng này được chia thành phần nguồn và phần máy chủ.
Bộ phận nguồn bao gồm chân đế nguồn, bộ giảm tốc, động cơ điều chỉnh tốc độ AC, tủ điện AC (trình điều khiển động cơ tần số AC), khớp nối, hộp phân phối điện, bánh xe dây đeo, dây đeo, khớp vạn năng và phanh YWZ, v.v.
Bộ phận chủ bao gồm giá đỡ phía dưới, khung, giá đỡ dưới trục, giá đỡ trục trượt, con lăn cân bằng, khung đỡ phía trên, giá đỡ bánh xe lên xuống, bánh xe đỡ, thiết bị nâng và ép điện, đi kèm với 2 chiếc máy ép động cơ, bơm bôi trơn thủ công.
Đặc điểm của máy này:
Nó sử dụng hộp phân phối điện, mỗi con lăn cân bằng được kết nối với khớp nối chéo phổ quát, con lăn cân bằng lên và xuống đều hoạt động, tốc độ tuyến tính là nhất quán, do đó ma sát giữa bề mặt con lăn và tấm sẽ giảm, điều này có thể thúc đẩy hiệu quả cân bằng.
Có hai bộ vòng bi lăn ở cả hai bên của trục cân bằng, một bộ vòng bi đẩy phẳng được sử dụng để giảm ma sát và ngăn không cho trục bị trượt, điều này có thể mang lại hiệu quả nhanh chóng.
Hai nhóm bánh xe hỗ trợ được lắp đặt trên máy có thể điều chỉnh lên xuống, mặt trước và mặt sau.Nó được sử dụng để hỗ trợ con lăn chính và tăng độ cứng của con lăn và hiệu quả cân bằng nhanh chóng.Ổ trục trên bánh đỡ được bịt kín để ngăn xỉ oxit xâm nhập vào ổ trục.
Máy được sử dụng bánh răng sâu và thanh trục vít, lực xoắn lớn để điều chỉnh giảm tốc và ép lưỡng cực, lực nhấn mạnh, nó có thể điều chỉnh riêng lẻ và đồng bộ để nâng và nhấn xuống, đồng thời thiết lập vi điều chỉnh thủ công.
Con lăn cân bằng là quá trình dập tắt cảm ứng tần số trung bình, mức độ sâu hơn, có thể tránh làm cháy ổ trục khi thiếu dầu và có thể kéo dài tuổi thọ của máy.
Máy chủ san lấp mặt bằng được sử dụng nguồn cung cấp dầu tập trung có thể vận hành dễ dàng.Các thành phần chính được rung bằng máy rung tiên tiến trong nước có thể phá hủy ứng suất và giảm uốn cong.Động cơ là động cơ điều chỉnh tốc độ dòng điện một chiều, đi kèm với tấm lõi Eurotherm có thể giảm thời gian nâng và phanh (ngắn hơn 2/3 thời gian phanh so với thông thường) và hiệu quả cân bằng nhanh chóng.
7. Máy cắt kiểu quay:
Bao gồm: Cắt dầm xoay thủy lực Q12Y-6*2000.
Lưỡi cắt có thể xoay 3 độ phù hợp cho việc cắt tấm cột đèn.
Sau khi cắt, tấm sẽ có hình bình hành, cách này giúp giảm hao phí vật liệu và dễ dàng cho quá trình chế tạo cột đèn tiếp theo
8. Bảng hỗ trợ chiều dài cực + dolly, với thiết bị Tự động hóa:
Có một dolly ở phía trước của bộ phận rạch hai cạnh.Nó dùng để kiểm soát kích thước tấm rạch thẳng và hình chữ nhật.Bằng cách thay đổi vị trí của nút trên dolly để kiểm soát kích thước tấm hình chữ nhật.
Dolly với lái xe cơ giới, nó có thể di chuyển đến đúng vị trí trên bàn theo chiều dài của tấm cực.
Con lăn bàn với truyền động cơ giới, khi con lăn được lặn bằng động cơ, tấm có thể di chuyển đến bộ phận rạch và không cần đẩy tấm bằng tay.Mỗi con lăn có ly hợp khí nén, nó có thể được truyền động bằng động cơ và hệ thống xích, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và trong bộ phận rạch mép trước đều có thiết bị khí nén giúp tấm đẩy dừng lại để lấy đúng kích thước của tấm hình chữ nhật.
9. Thiết bị nâng tấm.
Thiết bị này bao gồm hai xi lanh khí nén và nó có thể được di chuyển đến các vị trí khác nhau tùy theo chiều dài của tấm.
Khi tấm đến phía trước của bộ phận rạch, tấm sẽ dừng lại, thiết bị này sẽ nâng tấm lên, để dolly có thể kẹp và di chuyển tấm.

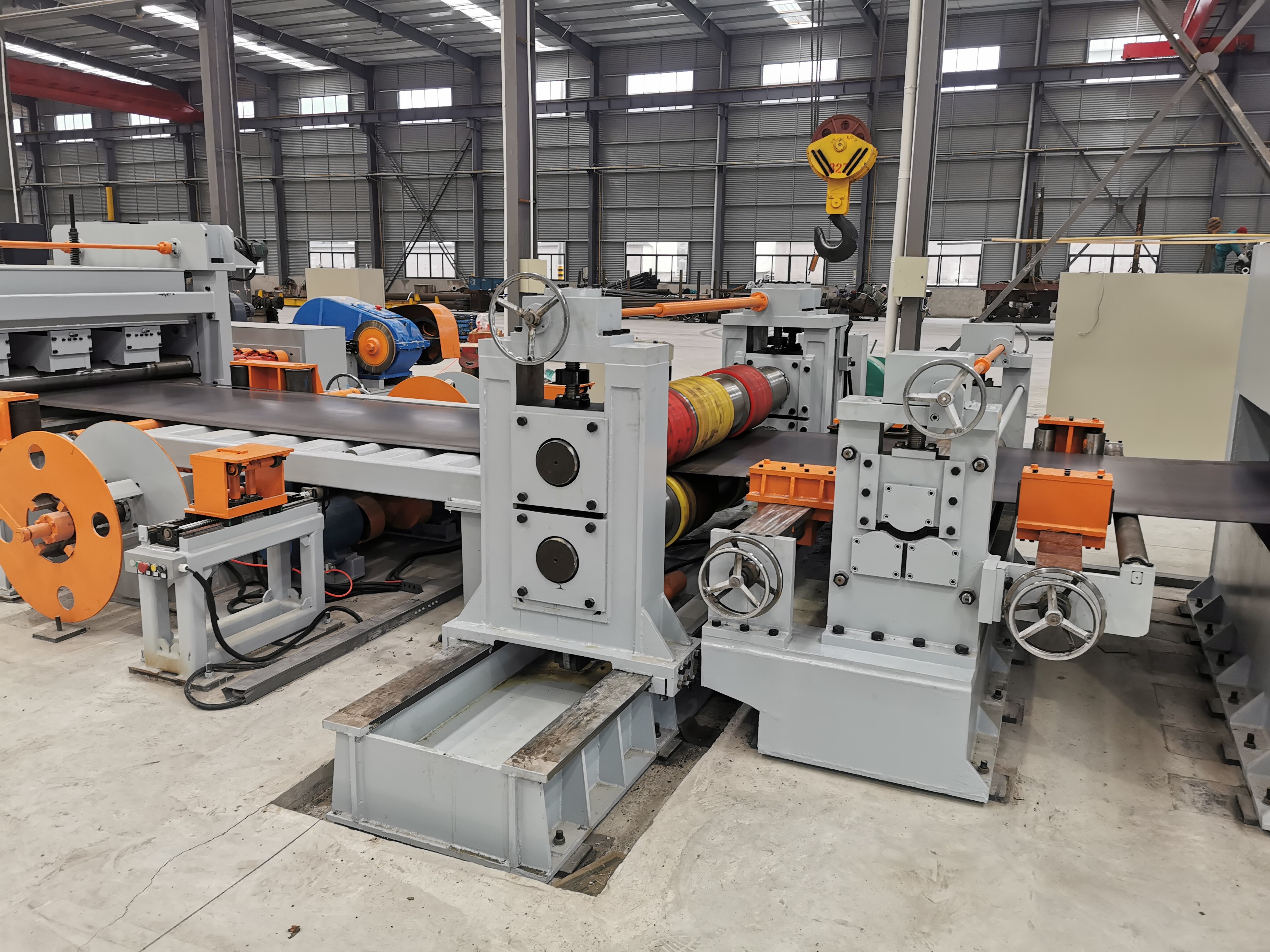

Máy rạch hai cạnh dựa trên nguyên lý cắt cuộn để cắt tấm thép.
Nó dùng để rạch cạnh cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.
Bao gồm: hai cặp con lăn chèn ép, Động cơ, hộp giảm tốc, bốn lưỡi dao
Hai con lăn trục vít lên xuống, với 2 cặp lưỡi rạch.
con lăn loại vít dễ dàng điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để rạch bất kỳ kích thước tấm nào.
11．Bảng hỗ trợ chiều dài cực + dolly, với thiết bị Tự động hóa:
Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ rạch côn.
Dolly với lái xe cơ giới, nó có thể di chuyển đến đúng vị trí trên bàn theo chiều dài của tấm cực.Và kẹp tấm để có được hướng di chuyển tấm bên phải.
Con lăn bàn với truyền động cơ giới, khi con lăn được lặn bằng động cơ, tấm có thể di chuyển đến bộ phận rạch và không cần đẩy tấm bằng tay.Mỗi con lăn có ly hợp khí nén, nó có thể được truyền động bằng động cơ và hệ thống xích, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và trong bộ phận rạch côn phía trước đều có các thiết bị khí nén để tấm đẩy dừng lại để có được góc cắt côn phù hợp.
12. Thiết bị nâng tấm.
Thiết bị này bao gồm hai xi lanh khí nén và nó có thể được di chuyển đến các vị trí khác nhau tùy theo chiều dài của tấm.
Khi tấm đến phía trước của bộ phận rạch, tấm sẽ dừng lại, thiết bị này sẽ nâng tấm lên, để dolly có thể kẹp và di chuyển tấm.
13. Bộ phận rạch côn
Máy rạch côn dựa trên nguyên lý cắt cuộn để cắt tấm thép.Và có được tấm hình thang với tỷ lệ côn nhất định.
Bao gồm: hai cặp con lăn kẹp, Động cơ, hộp giảm tốc, con lăn kẹp trên và dưới, hai lưỡi dao,
Lên và xuống hai con lăn kiểu trục vít, với một cặp lưỡi rạch.
con lăn loại vít dễ dàng điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để rạch bất kỳ kích thước tấm nào.
14. Bàn đỡ kiểu bi cho tấm côn thành phẩm
15. Hệ thống tự động dỡ và xếp tấm côn
Có hai con lăn kẹp khí nén.Con lăn kẹp đáy được dẫn động bằng động cơ, khi con lăn được lặn bằng động cơ, tấm côn có thể di chuyển ra xa bộ phận rạch.Khi tấm dừng di chuyển, con lăn lên sẽ nâng lên và tạo khoảng trống để dỡ tấm.
Dưới bàn, đây là 12 thiết bị dỡ hàng bằng khí nén.Chúng có thể nâng lên từ giữa bàn, sau đó hai tấm côn sẽ trượt sang hai bên giá đỡ.
16. Hệ thống điện:
Bảng điều khiển trung tâm.
Đối với rạch hai cạnh và rạch côn, PLC, biến tần điều khiển AC có tính năng phản ứng nhanh và hoạt động tốt, có thể kiểm soát hiệu quả tốc độ chạy của dolly.
17 Hệ thống thủy lực:
Công suất thủy lực 25L/phút
Bao gồm: trạm thủy lực, van, thùng dầu, khớp nối, ống mềm, ống cứng, v.v.
18. Hệ thống khí nén:
Đối với ly hợp dolly và bàn, thiết bị nâng tấm, dỡ tấm, v.v.
19．Tùy chọn :
Đơn vị san lấp mặt bằng bổ sung sau khi cắt côn.
Giải phóng ứng suất của tấm thép, và dễ dàng cho quá trình tiếp theo.
(bộ phận này phù hợp với độ dày dưới 6 mm cho cột đèn đường)
20. Tùy chọn: Hệ thống ngoại tuyến tấm
(Sau khi tấm được cắt theo chiều dài, hệ thống có thể di chuyển tấm sang một bên của máy.)
