Thông tin chi tiết sản phẩm:
|
Điểm nổi bật: | ánh sáng dây chuyền sản xuất cực |
---|
Tiết kiệm cắt theo chiều dài dây chuyền - Máy cực nhẹ cho cột ánh sáng 6m 8m 10m 12m 14m không có bộ phận cắt và dẫn hướng.
Chi tiết nhanh:
Tên | sản phẩm tên khác | Thương hiệu | CMC |
Cắt theo chiều dài cho cột đèn |
Trang trí, Máy cắt thép cuộn, Rạch, Máy cắt cột đèn; máy côn |
Tính năng | Đường của chúng tôi khác với kiểu cắt theo chiều dài truyền thống, bạn có thể nhận được tấm hình bậc thang với một mặt nhỏ và một mặt lớn hơn chiều rộng |
Khả năng cắt |
Độ dày 2-6mm Chiều dài 12000mm Chiều rộng 800-1600mm |
Công nghiệp sử dụng | Cột đèn đường công nghiệp |
Sự miêu tả:
Thông số kỹ thuật
1. Độ dày của vật liệu: 2mm-6.0mm đối với thép nhẹ cán nóng Q235A
2. Chiều rộng của vật liệu: 800-1600mm
3. Trọng lượng của cuộn thép: Tối đa 15 tấn
4. Đường kính bên trong của cuộn thép: Φ500mm-Φ750mm
5. Tốc độ san lấp mặt bằng: 5- 15m / phút
6. Số lượng con lăn san lấp mặt bằng: 13
7. Đường kính con lăn san lấp mặt bằng: 130mm
8. Phạm vi chiều dài cho quy mô: 2000 ~ 12000mm theo yêu cầu.
10. Dung sai chiều dài cắt: ± 15mm (cơ sở trên tấm chiều dài 8m)
11. Công suất động cơ san lấp mặt bằng chính: 37kw (tổng cộng khoảng 57KW)
12. diện tích chiều rộng cho máy: khoảng 7000mm
Đơn xin:
Nó dành cho vật liệu cột đèn chiếu sáng, san lấp mặt bằng, cắt, cạo mép và rạch côn, để có được một mặt có chiều rộng nhỏ, một mặt là tấm thép có chiều rộng lớn.
Thông số kỹ thuật

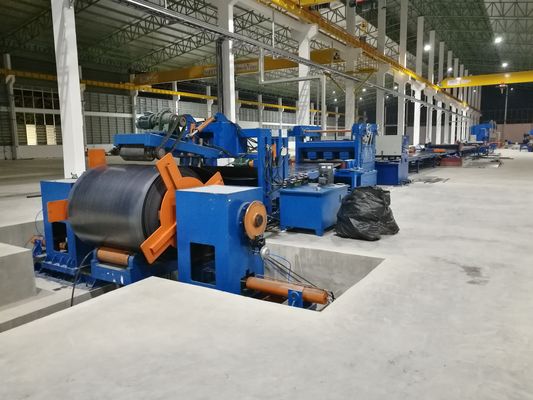

1. Thép cuộn tải xe dolly:
LÊN và xuống: Thủy lực
Di chuyển ngang: có động cơ
Trọng lượng tải tối đa: 15 Tấn

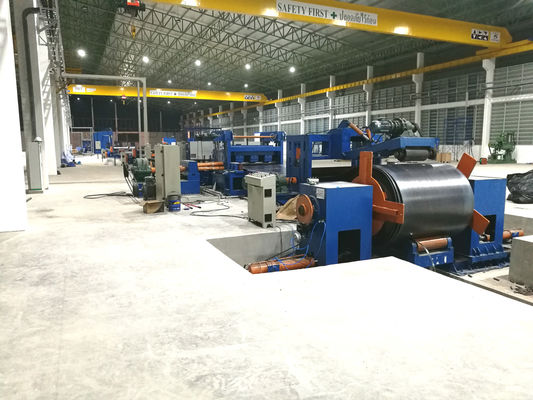

2. Bộ trang trí kiểu ô hai đầu thủy lực:
Bao gồm: Trả thưởng có động cơ, Động cơ, bộ giảm tốc,
Hệ thống dây chuyền thực hiện chuyển dịch để quay.Chiều quay có thể theo chiều kim đồng hồ và không theo chiều kim đồng hồ.
Mở và đóng: Thủy lực
Trọng lượng tải tối đa: 15 Tấn

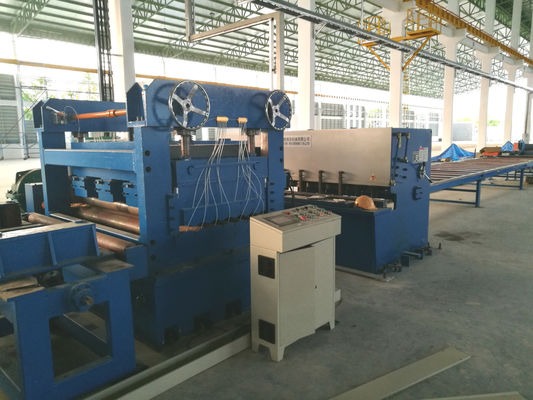

3. Đơn vị san lấp mặt bằng: (loại hai lớp),
Máy san bằng con lăn hai lớp,
13 con lăn, bao gồm 2 con lăn cấp liệu, 11 con lăn san lấp mặt bằng
Vật liệu con lăn san: 42Cr.dia: 130mm, IF dập tắt
Hai lớp Con lăn san phẳng, trục vít truyền động động cơ để điều chỉnh lớp lên xuống di chuyển..
Hệ thống truyền động bao gồm động cơ điều chỉnh tốc độ, bộ giảm tốc, v.v.
Cho ăn con lăn chuyển động lên / xuống bằng thủy lực.
Đơn vị có hệ thống hướng dẫn
đo chiều dài
Bộ mã hóa đếm chiều dài được cài đặt trên trục lăn
4, Cắt (Máy cắt plasma thủ công do khách hàng chuẩn bị)
5. Bộ phận xén mép kép.
Đó là để rạch mép cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.
Nó dựa trên nguyên tắc cắt cán để cắt thép tấm.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát việc cắt thẳng.Bằng cách thay đổi vị trí của lưỡi cắt để có được chiều rộng khác nhau và kích thước khác nhau của tấm cột đèn.
Kể cả :
Bàn đỡ với thanh ray
Kẹp dolly tờ, một mảnh
Bộ xén mép loại hai lưỡi với động cơ và hộp số.
6. Bộ phận xén côn
Máy xén côn dựa trên nguyên lý cắt cán để cắt thép tấm.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ cắt côn.
Kể cả :
Bàn đỡ với thanh ray
Kẹp dolly tờ, một mảnh
Bộ phận xén cạnh kiểu lưỡi đơn với động cơ và hộp giảm tốc.

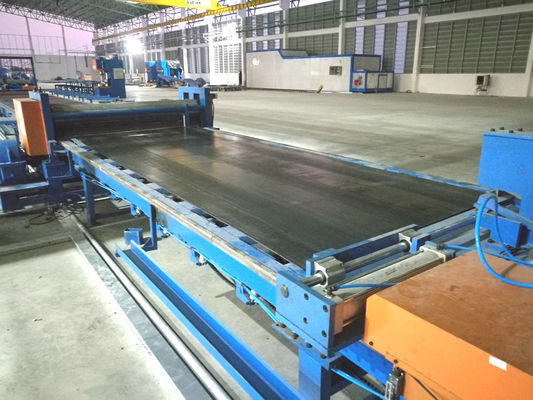

7. Bàn đỡ kiểu bi cho tấm côn thành phẩm
8. Hệ thống điện:
Bảng điều khiển trung tâm.
Biến tần điều khiển PLC, AC có tính năng đáp ứng nhanh và hoạt động tốt, có thể kiểm soát hiệu quả độ chính xác đo và tốc độ chạy.
9. Hệ thống thủy lực:
Công suất thủy lực 25L / phút
Bao gồm: trạm thủy lực, van, thùng dầu, khớp nối, ống mềm, ống cứng, v.v.
Sự khác biệt với cắt tiêu chuẩn của chúng tôi theo chiều dài và tiết kiệm là gì?
So với loại cắt theo chiều dài tiêu chuẩn, loại tiết kiệm không có 1) thiết bị ép dẫn hướng thủy lực, đầu xẻng, kẹp và cho ăn
Người sử dụng phải sử dụng cần trục để nâng và lắp đầu tấm vào bộ phận san phẳng
2) máy cắt dầm xoay thủy lực: QC12Y-6X2000
Người sử dụng phải sử dụng máy cắt plasma thủ công để cắt tấm.
Giao tiếp với khách hàng
A: Làm thế nào để cắt tấm có chiều rộng một mặt nhỏ và một mặt tấm có chiều rộng lớn bằng máy này?
B: Đầu tiên, có một bộ phận xén mép kép, nó dùng để rạch mép cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn, sau đó chúng ta có thể sử dụng bộ xén côn của chúng tôi để cắt tấm thép thành 2 mảnh với một mặt nhỏ và một mặt tờ lớn hơn.Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ cắt côn.
A: Chúng tôi có bao nhiêu mô hình để cắt theo chiều dài?
B: Chúng tôi có ba loại, 6X1600-12 mét (chiều dài cắt tối đa là 12 mét), 6X1600-14 mét (tối đa 14 mét) và 6X1600-16 mét (tối đa 16 mét)
A: Thời gian đảm bảo chất lượng của bạn là bao lâu
Một năm.Và khi máy đến xưởng của khách hàng, chúng tôi sẽ cử kỹ sư đến vận hành máy và đào tạo.Ngoài ra, khách hàng có thể cho kỹ sư của họ đến xưởng của chúng tôi để nghiên cứu trước khi giao hàng.
3. thông tin cơ bản về sản phẩm
Nguồn gốc: | Trung Quốc |
Thương hiệu: | CMC |
Số mô hình: | EC6X1600 |
4. điều khoản giao dịch
Số lượng đặt hàng tối thiểu: | 1 bộ |
Giá: | thương lượng |
Chi tiết đóng gói: | Pallet kim loại |
Thời gian giao hàng: | 80-90 ngày |
Điều khoản thanh toán: | Công trình cũ / FOB THƯỢNG HẢI / CIF |
Dịch vụ sau bán hàng | Chúng tôi sẽ cử kỹ sư đến xưởng của khách hàng để lắp đặt, vận hành và đào tạo |
Người liên hệ: Mr. Wu
Tel: 0086 136 6511 7920
Fax: +86-510-68930088
