Thông tin chi tiết sản phẩm:
|
Điểm nổi bật: | Máy uốn tấm bảo vệ,Máy uốn tấm 15KW |
---|

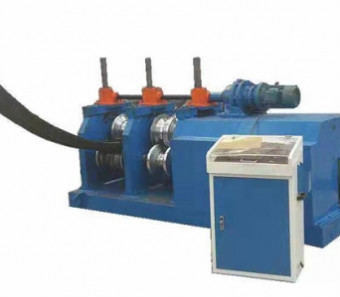

Máy uốn tấm bảo vệ
a.Độ dày: 2,5--4mm (± 0,2mm), Chiều rộng: 750mm ± 5 mm,
b. Cường độ năng suất là 235Mpa, uốn cong bên dưới 10 mm (cơ sở trên 5 mm),
c.Coil Đường kính trong: φ508 ~ 600mm;Cuộn dây Đường kính trong: ≤φ1800mm,
d. Trọng lượng lớn: ≤10T
Thông số máy I.Basic
II, Tổng quan về cấu trúc thiết bị

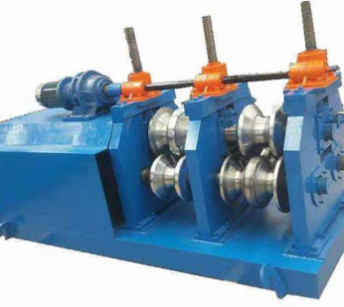

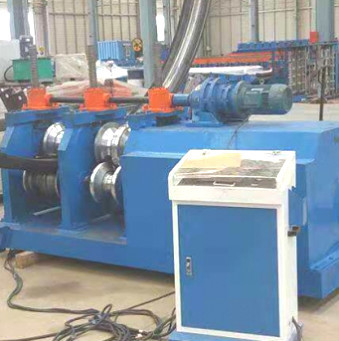

Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.
III, Danh sách kiểm tra cấu hình thiết bị
Không |
Tên một phần |
Định lượng |
1 |
Hình thành khuôn |
Một bộ khuôn ở mỗi bên |
2 |
Động cơ truyền động 15KW |
1 bộ |
3 |
Hình thành trục khuôn |
3 bộ |
4 |
Xe nâng |
3 bộ |
5 |
Động cơ nâng |
1 bộ |
6 |
Hộp giảm tốc ZQ500 |
1 bộ |
7 |
Bảng điều khiển điện |
1 bộ |
số 8 |
Thiết bị neo bu lông |
1 bộ |
