Thông tin chi tiết sản phẩm:
|
| Nguồn gốc:: | Vô Tích, Trung Quốc | Vôn: | 380V 50Hz 3 pha |
|---|---|---|---|

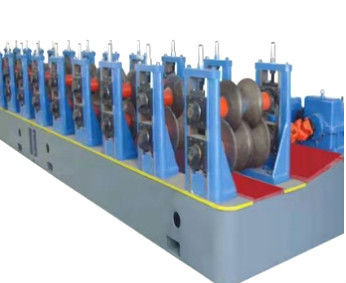

| Tên thương hiệu:: | CMC | Tên sản phẩm:: | Máy tạo sóng bảo vệ hai sóng |
| Loại ngói:: | Thép | Video kiểm tra đi:: | Cung cấp |
| Điểm nổi bật: | Máy tạo hình cuộn lan can 476mm,Máy tạo hình cuộn lan can 20.7KW |
||
Thông số máy I.Basic
Chất liệu: tấm mạ kẽm Q345B
Độ dày: 2,5 3.0mm
Chiều rộng: 450-476mm
Trọng lượng: 65kg
Thông số kỹ thuật của sản phẩm
Sản phẩm: bằng bản vẽ sản phẩm
Chiều rộng sản phẩm: 310mm ± 5 mm
Chiều cao sản phẩm: 81mm ± 5 mm
Thông số kỹ thuật sản phẩm
Phương pháp tạo hình: Hình thành cuộn lạnh
Tốc độ sản xuất: ≤10m / phút
Hướng cho ăn: thức ăn trái
Điện áp chính: 380V, 50Hz
Tổng công suất đơn vị: khoảng 20,7KW
Ổ trục ổ trục: 6026
Nâng nâng: SWL10-3 / 23-FU3
Động cơ truyền động chính: YVP180M-4-15
Bộ giảm tốc: ZQ500-48.57
Vật liệu ốp tường: A3
Vật liệu trục: 40
Vật liệu khuôn: Gcr15

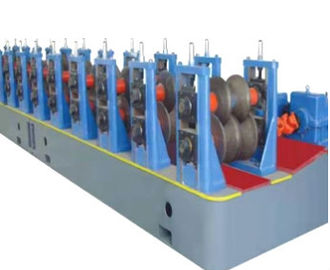

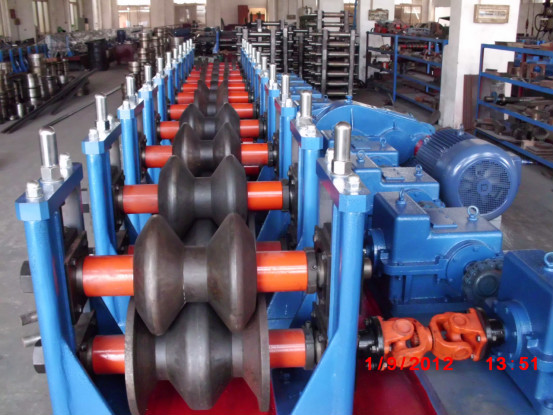

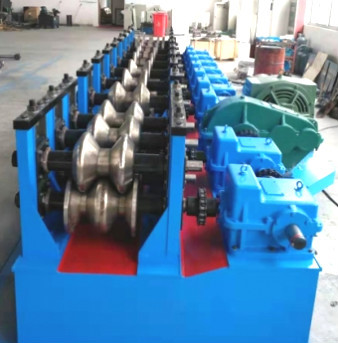

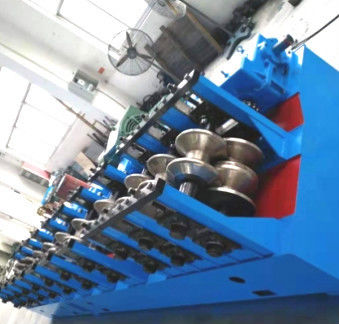

II. Tổng quan về cấu trúc thiết bị
Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.
Danh sách kiểm tra cấu hình III.EIDIA
|
Không |
Tên một phần |
Định lượng |
| 1 |
Hình thành khuôn |
Một bộ khuôn ở mỗi bên |
| 2 |
Động cơ truyền động 15KW |
1 bộ |
| 3 |
Hình thành trục khuôn |
3 bộ |
| 4 |
Xe nâng |
3 bộ |
| 5 |
Động cơ nâng |
1 bộ |
| 6 |
Hộp giảm tốc ZQ500 |
1 bộ |
| 7 |
Bảng điều khiển điện |
1 bộ |
| số 8 |
Thiết bị neo bu lông |
1 bộ |
IV. Dịch vụ của chúng tôi
· Mẫu có sẵn và miễn phí.
·
· Chúng tôi sẽ giao hàng 15-30 ngày sau khi nhận tiền đặt cọc.
·
· Tất cả hàng hóa của chúng tôi là với giá tốt nhất và giá cả hợp lý.
·
· Chúng tôi có thể giao hàng bằng đường biển, đường hàng không hoặc chuyển phát nhanh.
Sơ đồ cấu trúc thiết bị máy V.Bending:
