| Tên thương hiệu: | CMC |
| Model Number: | CTLA8X800 |
| MOQ: | 1 set |
| giá bán: | according to the machine requirement |
| Điều khoản thanh toán: | Ex works/ FOB SHANGHAI/ CIF |
| Khả năng cung cấp: | According requirement |
cắt theo chiều dài đường dây cho cột ánh sáng mô hình CTLA8x1800
(Loại hoàn toàn tự động, 4 lớp làm bằng)
Các thông số kỹ thuật
Đặc điểm độc quyền:
Loại hoàn toàn tự động, nếu có chiều rộng phù hợp cho cột, chiều dài được điều khiển CNC, cắt thạch với tự động hóa, thạch thạch thạch và xếp chồng hệ thống tự động.
Với hai loại lưỡi dao loại cắt cạnh cào kép và đơn vị cắt coni.
(Lưu ý: hệ thống xếp chồng tự động cho tấm nhỏ hơn 6mm, tấm cột nhẹ)
Ứng dụng:
Nó là cho vật liệu cột ánh sáng uncoiling, làm bằng, cắt, cắt cạnh cào và cắt cong quy trình, để có được một bên rộng nhỏ, một bên rộng lớn tấm thép.
Chi tiết về thiết bị
1. xe tải cuộn dây thép
Lên và xuống: thủy lực
Di chuyển ngang: động cơ

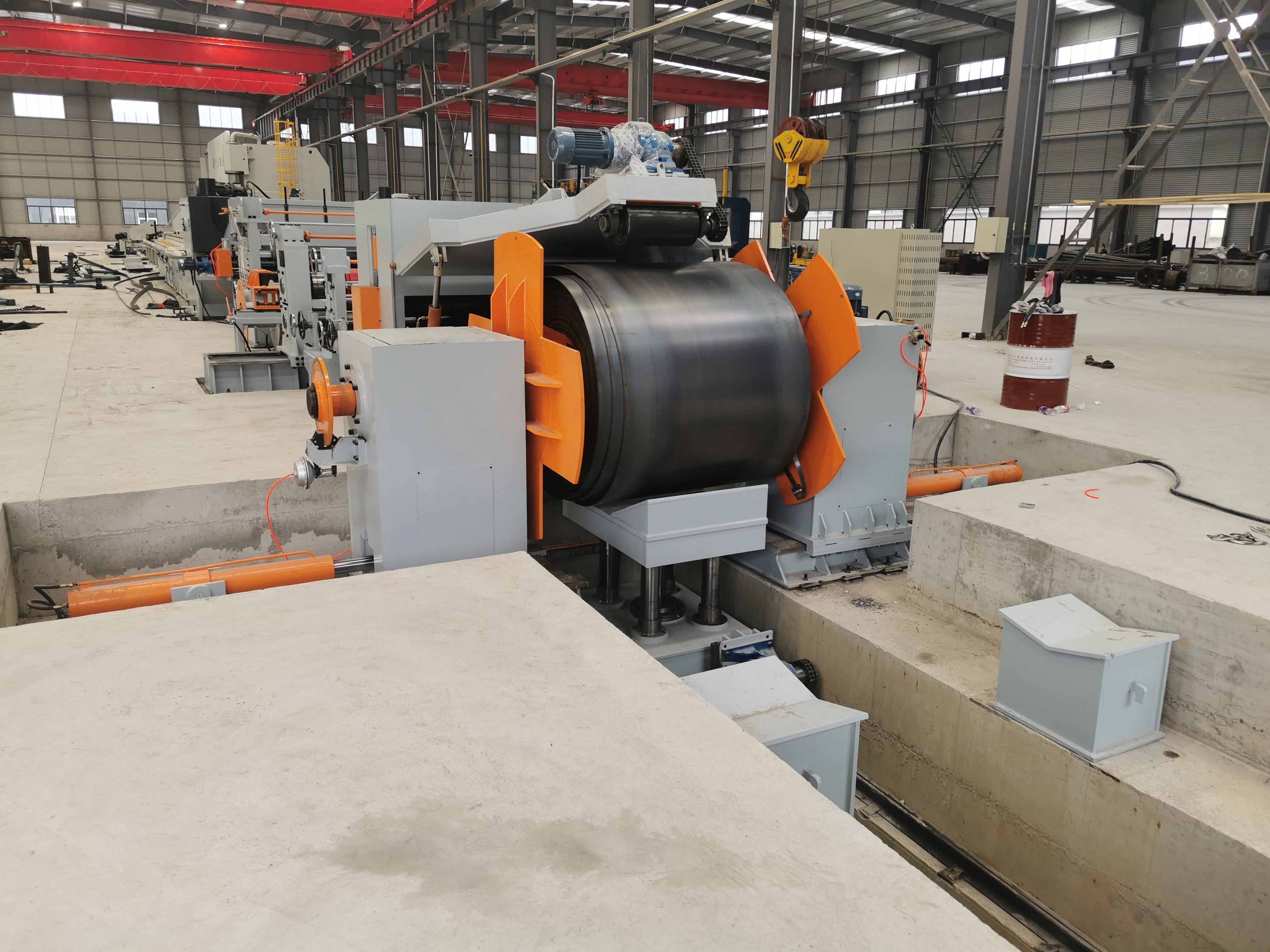

2. Hydraulic hai đầu loại ô decoiler:
Bao gồm: đơn vị bên trái và bên phải,
với phanh tạo ra căng quay trục.
Mở và đóng: thủy lực
3. Ống ép và dẫn đường thủy lực, thiết bị đầu xẻo thủy lực, thiết bị chèn
Nó bao gồm khung, thiết bị ép và hướng dẫn thủy lực, thiết bị đầu xẻo thủy lực, cuộn cuộn và hệ thống lái động cơ, v.v.
Nó bao gồm cánh tay ép và hướng dẫn thủy lực, bánh xe ép và hướng dẫn, hộp số, động cơ, v.v.
Nó bao gồm thiết bị co thắt đĩa xẻo thủy lực, đĩa tiêu thụ, thiết bị thủy lực, vv.
Nó bao gồm slide, 2 cuộn chèn, thiết bị chèn thủy lực, khung, vv
Điều này bao gồm động cơ AC, hộp bánh răng, một nhóm trục và kết nối, giá đỡ mang, một khớp phổ quát, vv.
4. Bàn làm việc xoay giữa
5Thiết bị hướng dẫn
Nó bao gồm khung hội đồng, tấm phẳng có thể di chuyển, thiết bị điều chỉnh hướng dẫn, bánh xe nghiêng dọc.
6. Đơn vị xếp bằng: ((thứ bốn lớp)
Đây là thiết bị cốt lõi của dòng này được chia thành phần năng lượng và phần chủ.
Phần năng lượng bao gồm cột điện, máy giảm tốc, động cơ điều chỉnh tốc độ AC, AC thùng điện ((AC trình điều khiển động cơ tần số), nối, phân phối năng lượng trường hợp, bánh xe dây đai, dây đai,khớp chung và phanh YWZ, vv
Phần máy chủ bao gồm giá đỡ dưới cùng, khung, giá đỡ dưới trục, giá đỡ trục trượt, cuộn cán, khung hỗ trợ trên, giá đỡ bánh xe hỗ trợ lên và xuống, bánh xe hỗ trợ,Thiết bị nâng và ép điện, đi kèm với 2 bộ máy ép, bơm bôi trơn thủ công.
Đặc điểm của máy này:
Nó áp dụng trường hợp phân phối năng lượng, mỗi con lăn ngang được kết nối với nối chéo phổ quát, lên và xuống lăn ngang đều hoạt động, tốc độ tuyến tính là nhất quán,do đó, các ma sát giữa bề mặt cuộn và tấm sẽ giảm, có thể thúc đẩy hiệu quả làm bằng.
Có hai bộ vòng bi cuộn ở cả hai bên của trục làm bằng, một bộ vòng bi đẩy phẳng được sử dụng để giảm ma sát và ngăn chặn trục tự do, có thể thúc đẩy hiệu quả.
Hai nhóm bánh xe hỗ trợ được lắp đặt trên máy mà có thể điều chỉnh lên và xuống, phía trước và phía sau.Nó được sử dụng để hỗ trợ cuộn chính và tăng độ cứng cuộn và hiệu quả làm bằng nhanh chóngXích vòng bi trên bánh xe hỗ trợ có thể ngăn chặn oxide slag đi vào vòng bi.
Máy là áp dụng bánh răng giun và thanh giun, xoắn lớn trên điều chỉnh bipolar giảm tốc và ép, sức mạnh ép nặng,nó có thể điều chỉnh riêng lẻ và đồng bộ để nâng và nhấn xuống, và cài đặt điều chỉnh tay.
Vòng lăn làm bằng là làm tắt cảm ứng tần số trung bình, mức độ sâu hơn, có thể tránh cháy vòng bi khi thiếu dầu và có thể kéo dài tuổi thọ của máy.
Máy máy chủ được áp dụng cung cấp dầu tập trung mà có thể hoạt động dễ dàng. các thành phần chính đang rung bởi máy rung tiên tiến trong nhà mà có thể phá hủy căng thẳng và giảm uốn cong.Động cơ là động cơ có thể điều chỉnh tốc độ với dòng điện liên tục,đi kèm với Eurotherm tấm lõi mà có thể giảm nâng và thời gian phanh ((hai phần ba thời gian phanh ngắn hơn so với những người thông thường) và hiệu quả làm bằng nhanh chóng.
7Máy cắt xoay:
Bao gồm:Thiết bị cắt sợi sợi đu bằng thủy lực Q12Y-6*2000.
Các cắt có thể được xoay 3 độ để phù hợp với cắt tấm cột nhẹ.
Sau khi cắt, tấm sẽ được song chiều, cách này làm giảm chất thải vật liệu và dễ dàng cho quá trình tiếp theo của các cột ánh sáng làm
8. Đường dài cột bàn hỗ trợ + dolly, với thiết bị tự động hóa:
Có một dolly ở phía trước của đơn vị cắt cạnh hai. Nó là để kiểm soát cắt thẳng và kích thước tấm hình chữ nhật.Bằng cách thay đổi vị trí của nút bấm trên dolly để kiểm soát kích thước tấm hình chữ nhật .
Chiếc xe có động cơ lái xe, nó có thể di chuyển đến vị trí đúng trên bàn theo chiều dài của tấm cột.
Các con lăn bàn với lái xe động cơ, khi con lăn được lặn bằng động cơ, tấm có thể di chuyển đến đơn vị cắt và không cần phải đẩy tấm bằng tay.nó có thể được điều khiển bởi động cơ và hệ thống chuỗi, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và trong đơn vị cắt cạnh phía trước, có thiết bị khí nén để đẩy tấm dừng lại để có được kích thước chính xác của tấm hình chữ nhật.
9- Thiết bị nâng đĩa.
Thiết bị này bao gồm hai xi lanh khí nén, và nó có thể được di chuyển đến vị trí khác nhau theo chiều dài tấm.
Khi tấm đạt đến phía trước của đơn vị cắt, tấm sẽ được dừng lại, thiết bị này sẽ nâng tấm, để con dolly có thể kẹp và di chuyển tấm.
Máy cắt hai cạnh dựa trên nguyên tắc cắt lăn để cắt tấm thép.
Nó là để cắt cạnh cào của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.
Bao gồm: hai cặp cuộn kéo, động cơ, hộp số, bốn lưỡi
Lên và xuống hai cuộn loại vít, với 2 cặp lưỡi cắt.
cuộn loại vít là dễ dàng để điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để cắt bất kỳ kích thước đĩa nào.
11. Bàn nâng dài cột + xe đạp, với thiết bị tự động hóa:
Có một dolly ở phía trước của đơn vị cắt. Nó là để kiểm soát mức độ cắt cô đạc. Bằng cách thay đổi vị trí của nút nút trên dolly để kiểm soát tốc độ cắt cô đạc.
Chiếc xe có động cơ lái, nó có thể di chuyển đến vị trí đúng trên bàn theo chiều dài của tấm cột và kẹp tấm để có được đúng hướng di chuyển tấm.
Các con lăn bàn với lái xe động cơ, khi con lăn được lặn bằng động cơ, tấm có thể di chuyển đến đơn vị cắt và không cần phải đẩy tấm bằng tay.nó có thể được điều khiển bởi động cơ và hệ thống chuỗi, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và trong đơn vị cắt coni phía trước, có các thiết bị khí nén để đẩy tấm dừng lại để có được góc cắt coni đúng.
12- Thiết bị nâng đĩa.
Thiết bị này bao gồm hai xi lanh khí nén, và nó có thể được di chuyển đến vị trí khác nhau theo chiều dài tấm.
Khi tấm đạt đến phía trước của đơn vị cắt, tấm sẽ được dừng lại, thiết bị này sẽ nâng tấm, để con dolly có thể kẹp và di chuyển tấm.
13. Đơn vị cắt thép
Máy cắt cong dựa trên nguyên tắc cắt đứt cuộn để cắt tấm thép và có được tấm trapezium với tốc độ cắt cong nhất định.
Bao gồm: hai cặp cuộn cuộn, động cơ, hộp số, cuộn cuộn lên và xuống, hai lưỡi,
Trên và dưới hai cuộn loại vít, với một cặp lưỡi cắt.
cuộn loại vít là dễ dàng để điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để cắt bất kỳ kích thước đĩa nào.
14. Bàn hỗ trợ loại quả bóng cho tấm thuần hoàn thành
15- Hệ thống tự động thả và xếp các tấm thép
Có hai con lăn chích khí nén. con lăn chích đáy là với lái xe động cơ, khi con lăn được lặn bằng động cơ, tấm cong có thể di chuyển đến xa khỏi đơn vị cắt.Khi đĩa ngừng di chuyển, cuộn lên sẽ tăng và cho không gian để thả đĩa.
Dưới bàn, đây là 12 đơn vị khí nén thiết bị. Họ có thể tăng từ giữa của bàn, sau đó hai mảnh tấm nón sẽ trượt đến cả hai bên đứng xếp chồng.
16Hệ thống điện:
Bàn điều khiển trung tâm.
Đối với cắt hai cạnh và cắt cong, cũng PLC, biến tần điều khiển AC có tính năng phản ứng nhanh và hoạt động tốt,có thể kiểm soát hiệu quả tốc độ chạy dolly.
17 Hệ thống thủy lực:
Năng lượng thủy lực 25L/min
Bao gồm: trạm thủy lực, van, bể dầu, khớp, ống mềm, ống cứng vv
18Hệ thống khí nén:
Cho dolly và bàn ly hợp, máy nâng đĩa, thiết bị thả đĩa vv
19.Phát chọn:
Đơn vị làm bằng thêm sau khi cắt cong.
Giải phóng căng thẳng của tấm thép, và dễ dàng cho quá trình tiếp theo.
(đơn vị này phù hợp với độ dày dưới 6mm tấm cho cột đèn đường)
20. Tùy chọn: Hệ thống offline đĩa
(Sau khi tấm được cắt dài, hệ thống có thể di chuyển tấm sang bên máy.)
