Máy hàn tấm cơ sở robot / Máy cắt khung cửa CNC

Robot cơ sở tấm hàn và cửa cắt kết hợp máy

Mô hình: RW-DC120/300

Ứng dụng:

Hệ thống hàn được áp dụng cho sản xuất hàn tấm nền cột ánh sáng.theo vị trí hàn khác nhau để có được lớp hàn chất lượng tốt,.

Máy này có sáu ứng dụng chính trong sản xuất cột đèn đường như sau:

• CNC cắt phẳng đáy cột,
• Vị trí và lắp ráp tấm đáy,
• hàn các đường may bên trong và bên ngoài giữa tấm dưới và cột,
• hàn chất làm cứng tấm nền,
• CNC cắt cửa điện
• hàn khung cửa

Thích hợp cho các cột hình nón, cột tròn, cột tám góc, cột đa giác, cột đường kính bằng nhau

Parameter chính:

Cấu trúc chung là như sau:

Các tính năng độc quyền:

1. Máy này tích hợp sáu chức năng, có thể được hoàn thành trong một tải và thả.hàn bên trong và bên ngoài giữa tấm cơ sở và cột, hàn của tấm đáy cứng, cắt cửa điện, và hàn khung cửa.Dòng chảy vật liệu và thời gian tải và thả giữa các quy trình độc lập được giảm đáng kể, và không gian sản xuất được tiết kiệm.
2. Với chức năng mở rộng cột, loại bỏ khoảng cách giữa lỗ bên trong của tấm cơ sở và cột và nhận ra hàn tự động trơn tru
3. Với chức năng tự động đặt và hàn của chất cứng
4. Nó áp dụng robot Kawasaki Heavy Industries của Nhật Bản với khả năng vận hành tốt và chất lượng tuyệt vời.
5. Sử dụng nguồn điện hàn nổi tiếng, chất lượng may hàn tốt và hiệu quả hàn cao
6. Các positioner có một góc quay lớn, mà có thể nhận ra các góc hàn hợp lý nhất
7. Hình dạng hàn đẹp và độ tin cậy cao
8. Việc cắt CNC của cửa cột ánh sáng, hình dạng cắt có thể là hình tròn, vuông, hình chữ nhật, hình bầu dục, vvBất kỳ đồ họa mà có thể được vẽ bởi máy tính CAD có thể được cắt bởi các phần mềm đặc biệt đi kèm với máy.
9. Nguồn cắt là plasma tự động, vì vậy tốc độ cắt sẽ rất nhanh, và cắt sẽ trơn tru và tròn
10. Do việc sử dụng nguồn plasma Hypertherm Powermax và súng cắt, khoảng cách cắt tương đối nhỏ, và các mảnh cắt có thể được sử dụng như vỏ cửa
11. Sau khi cửa điện được cắt, nếu khung cửa cần được hàn, robot có thể hoàn thành việc hàn tự động khung cửa.Và các cửa khung hàn cần phải được trang bị với chức năng định vị laser
12. Toàn bộ máy được thiết kế dưới dạng một đường dây lắp ráp một chiều. các cột được xếp chồng lên phía bên trái của máy. người vận hành có thể di chuyển một lần một lần sang bên phải để hoàn thành hàn,và các cột hàn được xếp chồng lên bên phải. Cột di chuyển và tăng, không cần cần cẩu, và cường độ lao động của người vận hành là thấp
13. Tiết kiệm rất nhiều chi phí lao động
14. Có thể thích nghi với nhiều giờ làm việc trong ngày

Các mục tùy chọn:

Plasma cắt cửa: Hypertherm Powermax45, đề xuất độ dày tối đa 8mm.

Tùy chọn: Hypertherm Powermax65, đề xuất độ dày tối đa12mm.

Độ kính cột tối đa là 400mm, và ống vuông kích thước tối đa 350x350, chuck điện đường kính bên trong 620mm,

thích hợp cho 5G cột nặng ((như 500kg), mảng nền đường kính tối đa 700mm hoặc mảng nền vuông 700x700mm

3. cắt loại bề mặt phẳng + cắt loại ống (4 trục)

4. Trên ống vuông, có 2 cứng trên một bên. một thiết bị cứng được yêu cầu, có thể được di chuyển lên và xuống, phù hợp với các vị trí khác nhau của cứng
5. Các chức năng định vị laser được cấu hình để hàn vị trí và kích thước của các bộ phận. sự nhất quán là nghèo, khoảng hơn sau đó 1mm. Bởi vì khung cửa mua có cùng một kích thước khác nhau,nó được khuyến cáo rằng khung cửa hàn nên được trang bị chức năng định vị laser.
6. Nếu vị trí cuối nhỏ là một ống vuông, hỗ trợ cuối nhỏ không thể xoay và loại hỗ trợ cần phải được thay đổi.Thêm đường ray hướng dẫn 12 mét và hỗ trợ di động của đầu nhỏ để cải thiện độ chính xác của cắt và hàn. Nó phù hợp với các cột tròn, ống vuông, và cột tám góc.nó không còn cần thiết để làm cho một thiết bị trang bị công cụ mà xoay vuông sang hình vuông.
7. Công cụ mở rộng đáy cột
8. công cụ làm cứng
9. Phụ tùng thay thế cho robot hàn
10. Phụ tùng thay thế cho cắt plasma
11. Hệ thống dữ liệu sản xuất kết nối mạng, máy được kết nối với Internet trong xưởng khách hàng,

Chức năng (1):

có thể cung cấp dữ liệu quản lý sản xuất: năng lượng trên thời gian, thời gian hàn, thời gian cắt, thời gian không hàn, số lượng sản xuất, vv

Chức năng (2):

Sau khi máy được kết nối với Internet, nhà cung cấp máy có thể hỗ trợ khách hàng trong chẩn đoán lỗi từ xa và điều chỉnh tham số từ xa.Dễ dàng cho khách hàng nhanh chóng tiếp tục sản xuất.

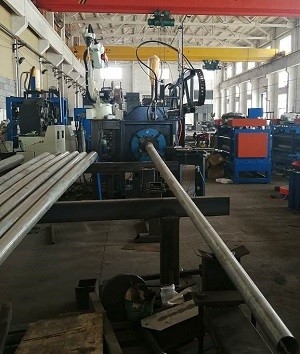

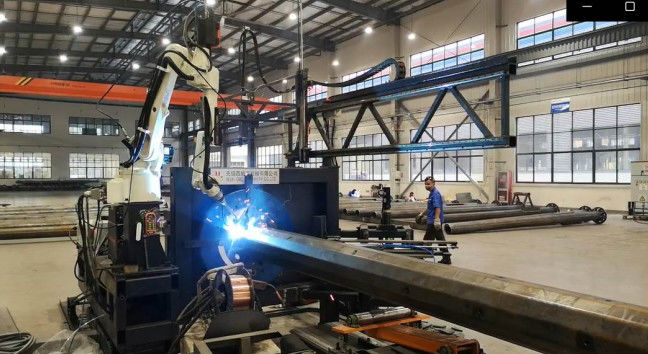

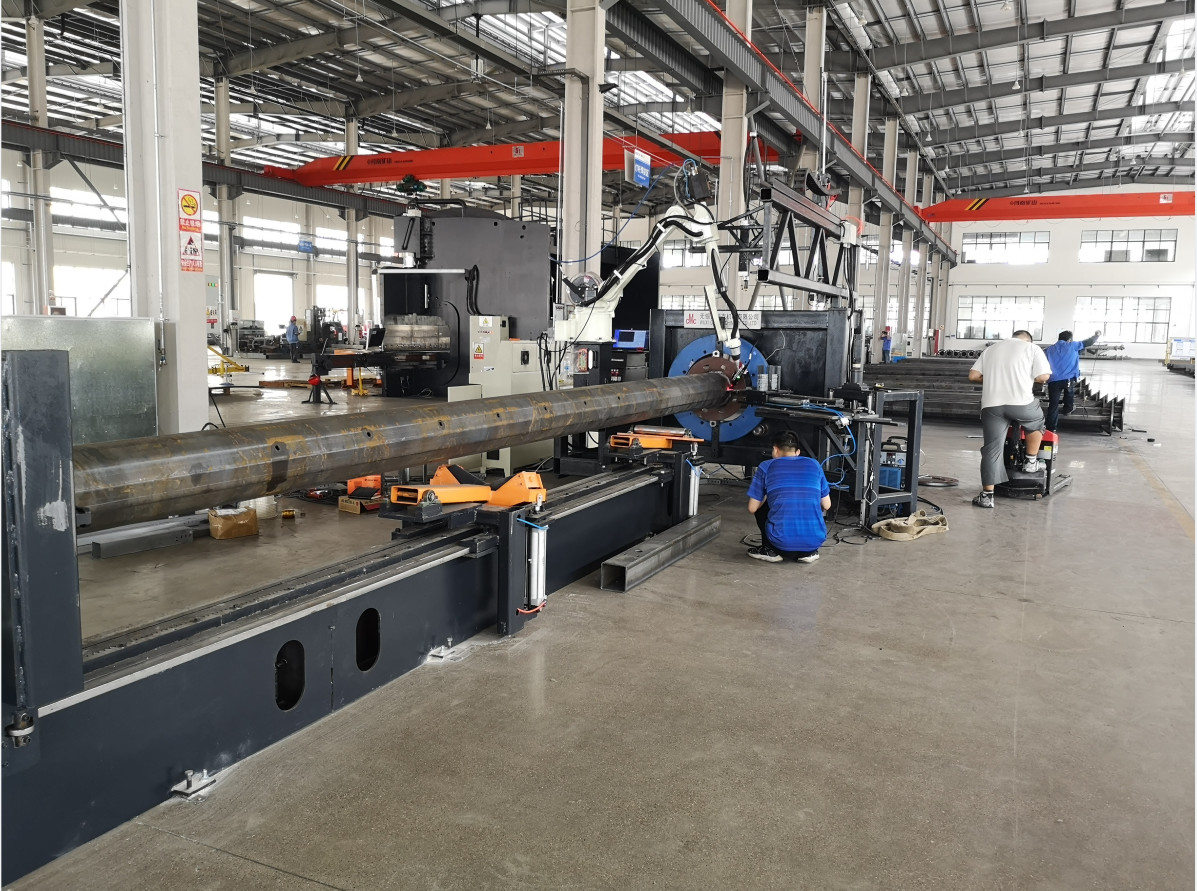

Hình ảnh tương tự

Hệ thống hàn robot

1Kawasaki Robot BA006N (thương hiệu Nhật Bản)

BA series là một loạt robot được phát triển đặc biệt cho hàn. Nó được thiết kế đặc biệt cho hàn.Nó là dễ dàng để vận hành và có thể đạt được hoạt động hàn kỹ năng thông qua hoạt động giảng dạy đơn giảnMột màn hình hiển thị màu LCD cảm ứng với hiệu ứng thị giác tuyệt vời và dễ dàng vận hành được cài đặt trên thiết bị giảng dạy. Máy hàn robot chỉ cần kết nối cáp,có thể phân loại các điều kiện hàn lưu trữ, và một cuộc gọi quan trọng.

Robot dòng Kawasaki BA sử dụng tủ điều khiển E01, hình dạng nhỏ gọn, hệ thống hoạt động phù hợp, chức năng phong phú, bảo trì dễ dàng và khả năng mở rộng cao.màn hình cảm ứng 640 x 480 pixel. Đèn hậu được sử dụng để làm cho màn hình LCD dễ dàng nhìn thấy hơn. Hệ điều hành áp dụng Windows CE. Menu thả xuống được sử dụng để hiển thị cửa sổ, làm cho quá trình chỉnh sửa đơn giản và dễ dàng

Phạm vi tác dụng

Giới thiệu Thiết bị ngăn va chạm của đuốc hàn

Hệ thống đuốc hàn 350 là một đuốc hàn CO2, thường được sử dụng để hàn cung ở châu Á.

Hệ thống súng hàn cổ súng có thể thay thế có những lợi thế của giá trị cao và chu kỳ hoạt động cao: giao diện thông minh có thể nhận ra bảo trì nhanh chóng và các chức năng định vị lặp lại,và rút ngắn thời gian chết

Hệ thống súng hàn có một loạt các cổ súng và tay cầm cho tất cả các khớp máy phổ biến để lựa chọn.

Ưu điểm

(1) Thiết kế hàn CO2 điển hình của châu Á

(2)Cây súng có thể thay thế có thể rút ngắn thời gian ngừng hoạt động của thiết bị và giảm chi phí bảo trì và sửa chữa

(3) Đặc điểm nhiệt độ tối ưu đảm bảo tuổi thọ lâu dài của các bộ phận mòn

(4) Các bộ phận cáp chất lượng cao đảm bảo tuổi thọ lâu dài của hệ thống

(5) Cấu trúc lò sưởi hàn chắc chắn có thể đạt được sự ổn định va chạm cao
