HM800/12000 cột đèn / cột cao Máy hàn / cột đèn

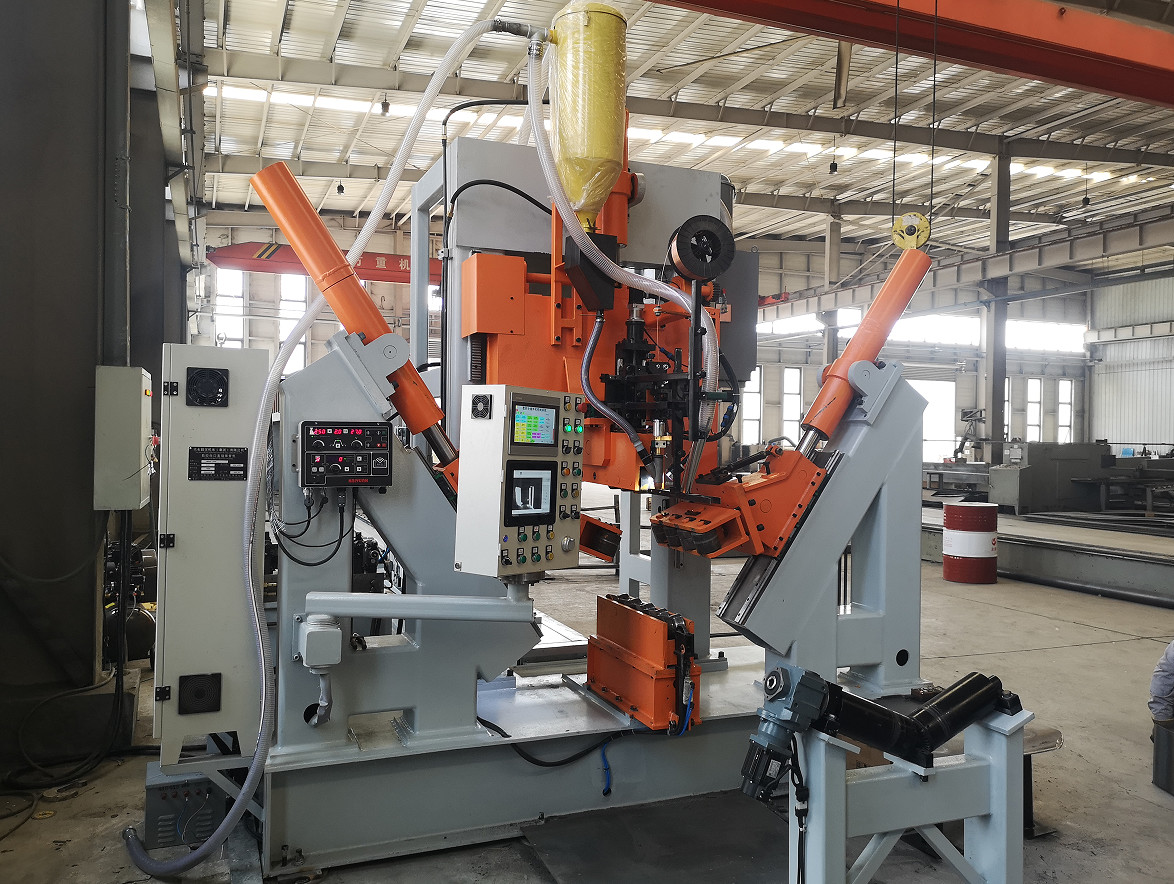

MÁY HÀN CNC CỰC ĐÈN - MÁY HÀN

Model: HM800/12000, HM800/13000, HM800/14000,

Loại con lăn

Được thiết kế đặc biệt cho cột đèn đường thông thường, cột đơn, cột đèn cao áp, cột thông tin 5G.

Phạm vi đường kính: 60~800mm, Độ dày: 3~12mm

Máy hàn hồ quang chìm một dây đơn tiêu chuẩn

Phạm vi ứng dụng: thích hợp cho mối hàn dọc tự động của cột cỡ lớn, như cột 5G, cột đơn, cột đèn cao áp và cột đèn đường thông thường

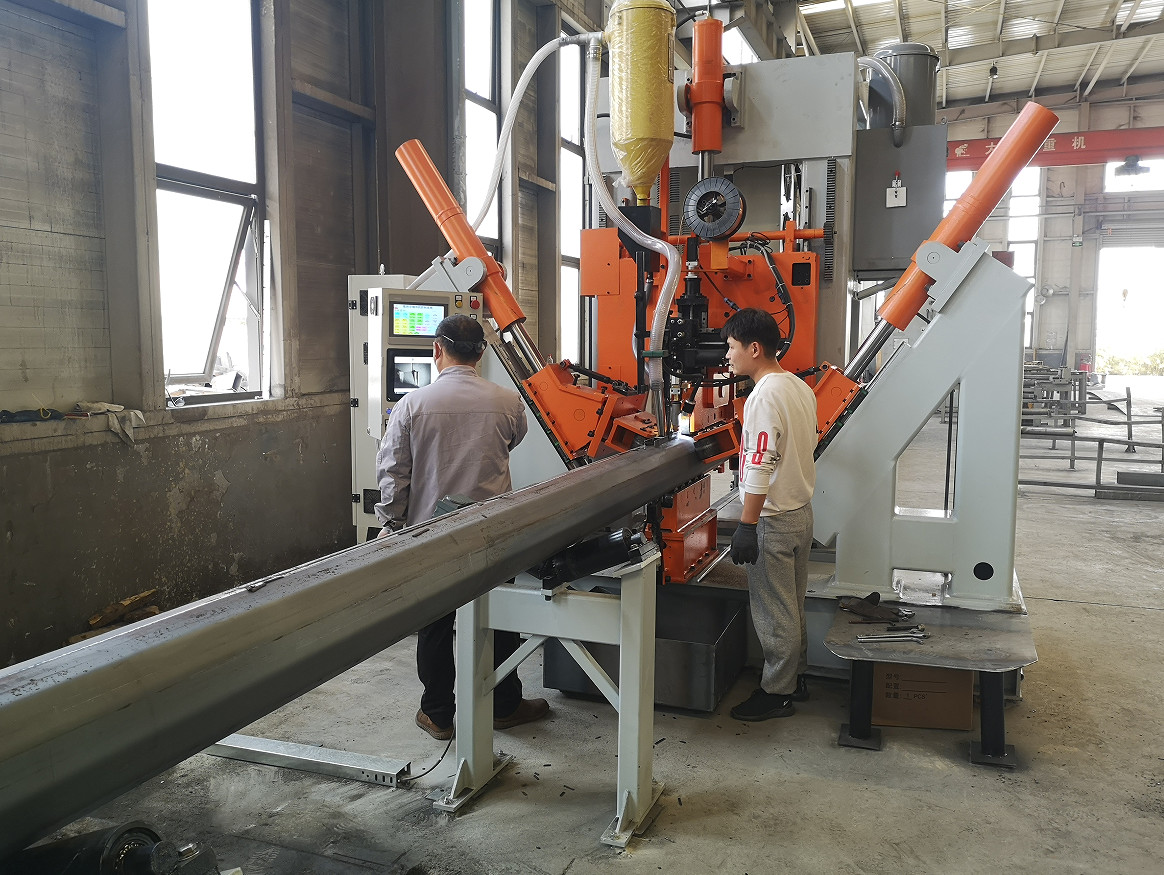

Máy này thường phù hợp để hàn cột đa giác và hình nón cỡ trung bình, đặc biệt thích hợp cho cột chỉ có một hoặc hai đường nối. Đó là một dây chuyền hàn tự động. Xe đẩy được trang bị động cơ điều chỉnh tốc độ, có thể kéo cột để di chuyển. Xi lanh thủy lực làm cho bánh xe ép chặt cột và hàn cùng một lúc.

Các tính năng độc quyền:

• Điều chỉnh tự động CNC, hệ thống CNC, với sự thay đổi của đường kính cột, tự động điều chỉnh áp suất, tự động điều chỉnh vị trí chân ép, tự động khớp tốc độ và vị trí cấp liệu, giữ cho mối hàn luôn ở trạng thái đóng, để đảm bảo hàn trơn tru.

• Trên cơ sở trình độ của quy trình trước đó, sau khi hàn, không có xoắn của mối hàn cột và không cần nhân viên phải cạy và xoắn thanh ở phía sau máy để căn giữa mối hàn.
• Cột truyền động được điều khiển bằng cách chuyển đổi tần số, với chức năng dừng phanh điện để đảm bảo sự ổn định của mối hàn đầu và cuối, hệ thống này có thể hàn cột từ đầu nhỏ đến đầu dưới toàn bộ khu vực và gần như không còn chiều dài nào ra khỏi mối hàn. Cách này làm giảm công việc thủ công của quy trình tiếp theo.
• Số lượng con lăn kẹp là 3 bộ, ưu điểm là giảm áp lực con lăn lên bề mặt cột và giảm trầy xước trên bề mặt. Nó phù hợp để sản xuất cột hình bát giác, cột đa giác và cột hình nón. Nó có thể có đường kính bằng nhau hoặc hình nón.
• Xe đẩy kiểu đẩy với chức năng quay lại nhanh bằng động cơ, không cần người vận hành phải đẩy lại bằng tay và nó làm giảm cường độ lao động của người vận hành.
• Xe đẩy đẩy phía sau với thiết bị kẹp khí nén, Nó đơn giản và nhanh chóng so với kẹp thủ công.
• Chức năng hàn hồ quang chìm
• Phía dỡ hàng là loại con lăn, thuận tiện cho việc bốc xếp và có lợi cho việc thực hiện tự động hóa vật liệu thượng nguồn và hạ nguồn. Việc bốc xếp có thể ở cùng một phía để người vận hành tránh di chuyển đường dài. Người vận hành chỉ cần làm việc ở vị trí của máy chủ, điều này làm giảm đáng kể cường độ lao động.
• Với thiết bị dẫn hướng phía sau cột, nó có thể được điều chỉnh thích ứng. Trong quá trình vận hành thực tế, vị trí của mối hàn hiếm khi được điều chỉnh, điều này làm giảm cường độ lao động của người vận hành.
• Thông qua camera được lắp đặt trên đầu máy, mối hàn được phản chiếu trên màn hình của bảng điều khiển chính, giúp việc theo dõi mối hàn trở nên đơn giản và dễ dàng, đồng thời giảm cường độ lao động của người vận hành để theo dõi việc hàn.Hệ thống áp suất dầu và CNC tự phát triển, làm cho cột hàn tròn và biến dạng nhỏ
• Người vận hành: 1 người.
• Giá đỡ con lăn dỡ hàng, 5 bộ (thích hợp cho cột 12,14m)
• Theo bố cục của xưởng của người mua, máy có hướng làm việc khác nhau có thể được cung cấp
• Đối với các yêu cầu đặc biệt của khách hàng, máy có thể được thiết kế và sản xuất đặc biệt để đáp ứng các cột khác nhau trên toàn thế giới

Các mục tùy chọn

16.1

Máy kết nối internet trong xưởng của người dùng

Nó có thể cung cấp dữ liệu quản lý sản xuất: thời gian bật nguồn, thời gian hàn, thời gian cắt, thời gian không hàn, số lượng sản xuất, v.v.

Chức năng chẩn đoán từ xa. Nhà cung cấp máy có thể hỗ trợ khách hàng chẩn đoán lỗi từ xa và điều chỉnh thông số từ xa. Thuận tiện cho khách hàng nhanh chóng tiếp tục sản xuất.

16.2 Hệ thống bốc xếp cột đèn đường:

Ở phía bên trái của máy, có một giá đỡ, có thể chứa 20~30 cột (số lượng thay đổi tùy theo kích thước của cột). Sau khi hàn xong, nhấn nút và cột đèn đường sẽ được xả ra để xả Trên giá đỡ ở phía bên phải của máy, nó có thể chứa 20 cột (số lượng thay đổi tùy theo kích thước của cột)

16.3 Phụ tùng, theo danh sách

Máy bao gồm các bộ phận sau:

Bàn làm việc dài để xe đẩy di chuyển
Khung cổng chính
Hệ thống truyền động xe đẩy
Giá đỡ con lăn dỡ hàng, 5 bộ (thích hợp cho cột 13m)
Bộ phận kẹp thủy lực (Bao gồm con lăn kẹp, thích hợp cho cột cỡ trung bình)
Hệ thống hàn hồ quang chìm, với hệ thống cấp dây
Hệ thống thu hồi thông lượng
Hệ thống thủy lực
Hệ thống điều khiển

Con lăn kẹp, theo yêu cầu cột của khách hàng.

Với:

1 bộ thích hợp cho khuôn cột đơn Cột đèn cao áp, cột 5G.

1 bộ thích hợp cho cột đèn đường thông thường, đường kính tối thiểu 60mm (cột tròn và cột hình nón)

1 bộ thích hợp cho cột đèn đường thông thường, đường kính tối thiểu 60mm (cột hình bát giác)

1 bộ thiết bị kẹp phía sau thích hợp cho cột đèn đường thông thường. (Bao gồm một công cụ nhỏ, thích hợp cho các cột có chiều dài rất ngắn, chẳng hạn như cánh tay dài 1~2 mét)
