| Tên thương hiệu: | cmc |
| Model Number: | 500/14000 |
| MOQ: | 1 tập |
| giá bán: | according to the machine requirement |
| Điều khoản thanh toán: | FOB / CIF |
| Khả năng cung cấp: | yêu cầu theo |
Máy hàn đường may tối đa 450mm Đường kính 14000mm Lenth - Máy hàn màn trập cho cực nhẹ
Chi tiết nhanh:
| Tên | Tên khác | Thương hiệu | CMC |
| Máy hàn đóng cột đèn |
Thợ hàn đường may Đóng máy hàn Máy hàn cực Máy hàn ống
|
Đặc tính | Được thiết kế đặc biệt cho cực / ống hình tròn và đa giác |
| Năng lực hàn |
Đường kính: 60-500mm Độ dày: 2,5—8mm Chiều dài: tối đa 14 mét |
Mô hình của chúng tôi |
500/14000
|
Sự miêu tả:
ỨNG DỤNG: ĐỐI VỚI ĐÈN HÀN TỰ ĐỘNG CHIỀU DÀI TỐI ĐA 14000MM.
MÔ HÌNH MÁY HÀN NGẮN GỌN LIGHT POLE: 500/14000, nó phù hợp cho một mảnh loại đa giác (Bát giác) và hình tròn côn (Hình nón) cột đèn.Đó là dây chuyền hàn tự động, xe đẩy có động cơ tần số điều chỉnh tốc độ có thể đẩy cột đèn từ đầu nhỏ đến đầu lớn, Xi lanh thủy lực thông qua xích cơ khí, bánh xe con sâu đẩy bánh xe kẹp để đóng cực và hàn cùng một lúc.
1.Bàn làm việc dài với hệ thống truyền động bánh răng và thanh răng cho xe đẩy.
2. Xe đẩy cho cực đẩy, bao gồm động cơ tần số điều chỉnh tốc độ, hệ thống dẫn động, thiết bị dẫn hướng và hệ thống kẹp khí nén.

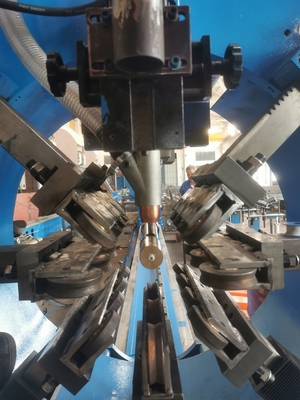

3. Bộ phận hàn và kẹp thủy lực, bao gồm 8 bộ bánh xe kẹp cho cực đa giác và cực hình nón, hệ thống dẫn hướng
4. Hệ thống hàn hồ quang chìm, bao gồm nguồn, hệ thống cấp dây hàn, hệ thống tái chế từ thông, dây nối đất hàn.
5. với tiêu chuẩn hỗ trợ con lăn câm
6. hệ thống thủy lực, van tỷ lệ CNC, máy bơm, động cơ, hệ thống điều khiển
7. Hệ thống khí nén
8. Hệ thống điều khiển Elctrical, bao gồm trình điều khiển tần số, bảng điều khiển, cáp, v.v.
Thông số kỹ thuật
| ĐẶC TÍNH KỸ THUẬT | |||
| 1 |
Đường kính khả thi
|
60-500mm, | |
| 2 |
Chiều dài khả thi
|
14000 mm | |
| 3 |
CHIỀU DÀI DOLLY |
2000 MM | |
| 4 |
Cột đèn phù hợp Độ dày đế trên thép nhẹ Q235
|
Đường kính cột đèn: 60 ~ 500mm | 2,5 ~ 4,5mm |
| Đường kính cột đèn: 250 ~ 450mm | 4 ~ 8mm | ||
| 5 |
Sức mạnh của động cơ cho máy bơm
|
4 KW | |
| 6 |
Sức mạnh của động cơ để kéo dolly |
4 KW, loại có thể thay đổi tốc độ AC. 4 KW. |
|
| 7 | Máy hàn | Máy hàn hồ quang chìm 500A Panasonic | |
| số 8 |
Đường kính dây hàn |
Dây hàn 1,6 ~ 2mm, theo độ dày cực để lựa chọn |
|
| 9 | Tốc độ làm việc | 1 ~ 3m / phút (Lưu ý: tốc độ độ dày khác nhau sẽ khác nhau) | |
| 10 |
Tốc độ sản xuất 生产 速度: |
8 ~ 12 cái / giờ, Dựa trên cột đèn đường tổng thể dài 6 mét, hoạt động thực tế phụ thuộc vào hiệu quả bốc xếp của người vận hành và lựa chọn thiết bị xếp dỡ |
|
| 11 | Trọng lượng thô | 7500 kg | |
| 12 |
Kích thước tổng thể (mm) |
31000x2000x2000 mm | |
TÙY CHỌN :( chi tiết xem ảnh đính kèm)
Điều chỉnh tự động điều khiển CNC, hệ thống điều khiển CNC, khi đường kính cột đèn thay đổi, tự động điều chỉnh áp suất kẹp, tự động điều chỉnh vị trí của con lăn kẹp, tự động khớp với tốc độ và vị trí cấp liệu, đồng thời giữ cho đường hàn luôn ở trạng thái đóng để đảm bảo hàn mịn.
Thông qua camera lắp trên đầu máy, đường hàn được phản chiếu trên màn hình bảng điều khiển chính, giúp việc theo dõi đường hàn trở nên đơn giản và dễ dàng, đồng thời giảm cường độ lao động của người vận hành để giám sát quá trình hàn.
Với hệ thống nối mạng, sau khi máy được kết nối Internet từ phía khách hàng, nhà cung cấp máy có thể hỗ trợ khách hàng chẩn đoán lỗi từ xa và điều chỉnh thông số từ xa.Thuận tiện cho khách hàng nhanh chóng sản xuất trở lại.
Hệ thống xếp dỡ cột đèn đường: Bên trái máy có giá để hàng, có thể để được 20 ~ 30 cột (số lượng thay đổi tùy theo kích thước của cột).Sau khi hàn xong, nhấn nút, cột đèn đường sẽ được xả ra ngoài Trên giá để đồ phía bên phải của máy có thể để được 20 cọc (số lượng thay đổi tùy theo kích thước của các cọc).Không cần cẩu từ mỗi cột đến khi dỡ hàng.
