| Brand Name: | CMC |
| Model Number: | 500/14000 |
| MOQ: | 1 tập |
| giá bán: | có thể đàm phán |
| Payment Terms: | Ex trình / FOB SHANGHAI / CIF |
Chi tiết nhanh:
| Tên | Tên khác | Tên thương hiệu | CMC |
| Máy hàn đóng cột ánh sáng |
Máy hàn may Máy hàn đóng Máy hàn cột Máy hàn ống
|
Tính năng | Được thiết kế đặc biệt cho vòng tròn và đa giác cột/tuy |
| Khả năng hàn |
Chiều kính: 60-500mm Độ dày: 2,8 ∼ 6 mm Chiều dài: tối đa 14 mét |
Các mô hình của chúng tôi |
300/12000-16000 500/12000-16000 |
Máy hàn bằng dây chuyền
Mô hình: 500/14000
(Chiều dài có thể được tùy chỉnh)
Đặc điểm độc quyền
1. CNC điều khiển tự động điều chỉnh, hệ thống điều khiển CNC, như đường kính cột ánh sáng thay đổi, tự động điều chỉnh áp suất kẹp, tự động điều chỉnh vị trí của cuộn kẹp,tự động phù hợp với tốc độ và vị trí cho ăn, và luôn giữ đường hàn ở trạng thái đóng để đảm bảo hàn trơn tru.
2.Dựa trên trình độ của quá trình trước, sau khi hàn, không có xoắn của lớp hàn,và không cần nhân viên để pry và xoay cột ở phía sau của máy để trung tâm hàn.
3.Đường lái được điều khiển bằng cách chuyển đổi tần số, với chức năng dừng phanh điện để đảm bảo sự ổn định của hàn đầu và đuôi,hệ thống này có thể hàn cột từ đầu nhỏ đến cuối dưới cùng đầy đủ khu vực và hầu như không có chiều dài trái ra khỏi hànBằng cách này là giảm làm việc thủ công của quá trình tiếp theo.
4.Clamping cuộn là 8 bộ từ tất cả các hướng khác nhau, lợi thế là giảm áp lực cuộn đến bề mặt cột, và giảm vết trầy xước trên bề mặt.Nó cũng phù hợp cho việc sản xuất các cột tám giác và cột hình nón. (Lưu ý: Đối với máy có cuộn kẹp 6 đơn vị, do cuộn kẹp nghiêng và cuộn kẹp trên,khoảng cách di chuyển là không nhất quán trong quá trình của đường kính cột từ nhỏ đến lớn, và nó không thể tạo ra các cực tám giác)
5.The đẩy loại xe tải với động cơ nhanh chóng trở lại chức năng, không cần người vận hành để đẩy trở lại bằng tay và nó làm giảm cường độ lao động của các nhà điều hành.
6. Trolley loại đẩy trở lại với thiết bị kẹp khí nén, so với kẹp bằng tay, đơn giản và nhanh chóng)
7- Chức năng hàn cung chìm.
8.Loading và thả là ở một bên của máy để tránh di chuyển xa của người vận hành. người vận hành chỉ cần làm việc gần đầu hàn,làm giảm đáng kể cường độ lao động của các nhà điều hành
9.Cấu trúc đa chốt ở phía trước của máy được sử dụng để hỗ trợ cột đèn đường.không cần phải tự đẩy lại xe đẩy hỗ trợ phía trước, và tải và thả cột là đơn giản để giảm sức mạnh tay
10...với thiết bị hướng dẫn đằng sau.
11Các mục tùy chọn:
(11.1) Thông qua máy ảnh được lắp đặt trên đầu máy, đường hàn được phản ánh trên màn hình của bảng điều khiển chính, làm cho việc theo dõi đường hàn đơn giản và dễ dàng,và giảm cường độ lao động của người vận hành để theo dõi hàn...
(11.2) Với hệ thống mạng, sau khi máy được kết nối với Internet ở phía khách hàng,nhà cung cấp máy có thể hỗ trợ khách hàng với chẩn đoán lỗi từ xa và điều chỉnh tham số từ xaNó là thuận tiện cho khách hàng để nhanh chóng tiếp tục sản xuất.
(11.3) Hệ thống tải và thả cột đèn đường: Ở phía bên trái của máy, có một giá đỡ lưu trữ, có thể lưu trữ 20 ~ 30 cột (số lượng thay đổi tùy thuộc vào kích thước của các cột).Sau khi hàn được hoàn thành, nhấn nút, và cây đèn đường sẽ được giải phóng để giải phóng trên kệ lưu trữ mà ở phía bên phải của máy,Nó có thể chứa 20 cột (số lượng khác nhau tùy theo kích thước của các cột)Không cần cần cần cẩu trên đầu từ mỗi cột tải đến dỡ.
Ứng dụng: Đối với dây chuyền hàn kim tự động

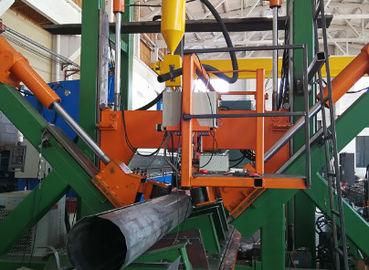

Nó phù hợp với một mảnh loại đa giác (bộ tám giác) và vòng tròn cong ((Conical) cột ánh sáng. nó là dây chuyền hàn tự động,xe tải với động cơ tần số điều chỉnh tốc độ có thể đẩy cột đèn từ đầu nhỏ đến đầu lớn, Các xi lanh thủy lực thông qua chuỗi cơ khí, bánh xe giun đẩy bánh xe kẹp để đóng cột và làm hàn cùng một lúc.
Máy bao gồm các mặt hàng sau:
|
|
|
|
|
|
|
|
|
|
|
| Đặc điểm kỹ thuật | |||
| 1 | Chiều kính có thể làm việc | 60-500mm | |
| 2 | Chiều dài có thể sử dụng | 14000 mm | |
| 3 | Chiều dài xe tải | 2000 MM | |
| 4 | Độ dày cột ánh sáng | Chiều kính cột ánh sáng: 60~500mm | 2.5~4.5mm |
| Chiều kính cột ánh sáng: 200~500mm | 3 ~ 8 mm | ||
| 5 | Số lượng chân kẹp | 8 đơn vị, | |
| 6 | Sức mạnh động cơ cho máy bơm | 4 kW | |
| 7 | Sức mạnh của động cơ để đẩy dolly | 4 KW, thay đổi tốc độ AC. | |
| 8 | Máy hàn | 500A, (Phối kẽm cung chìm) | |
| 9 | Chiều kính dây hàn | 1.6 ~ 2.0 mm | |
| 10 | Tốc độ làm việc | 1 ~ 3m/min | |
| 11 | Các yếu tố điện chính | Schneider (thương hiệu Pháp) | |
| 12 | Động cơ chủ động số tần số |
Delta (thương hiệu Đài Loan) Schneider (thương hiệu Pháp) |
|
| 13 | Nhãn hiệu động cơ chính | WNM, thương hiệu nổi tiếng Trung Quốc | |
| 14 | Sản lượng hàn | Panasonic (thương hiệu Nhật Bản) | |
| 15 | Van thủy lực chính | Van áp suất theo tỷ lệ | |
| 16 | Tốc độ sản xuất |
8 ~ 12 miếng / giờ, Dựa trên cây đèn đường chung với chiều dài 6 mét,hoạt động thực tế phụ thuộc vào hiệu quả tải và thả của các nhà khai thác và lựa chọn các thiết bị tải và thả
|
|
| 17 | Số máy tính | 1 người | |
| 18 | Trọng lượng | 8000 kg ((nếu có hệ thống tải và thả,7500kg) | |
| 19 |
Kích thước tổng thể (mm)
|
31000x3200x4500 mm(LXWXH) | |

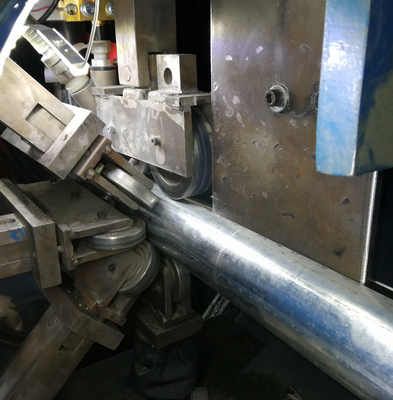

CNC điều khiển tự động điều chỉnh, hệ thống điều khiển CNC, như đường kính cột ánh sáng thay đổi, tự động điều chỉnh áp suất kẹp, tự động điều chỉnh vị trí của cuộn kẹp,tự động phù hợp với tốc độ và vị trí cho ăn, và luôn giữ đường hàn ở trạng thái đóng để đảm bảo hàn trơn tru.
Thông qua máy ảnh lắp đặt trên đầu máy, các đường hàn được phản ánh trên màn hình của bảng điều khiển chính, làm cho việc theo dõi các đường hàn đơn giản và dễ dàng,và giảm cường độ lao động của người vận hành để theo dõi hàn

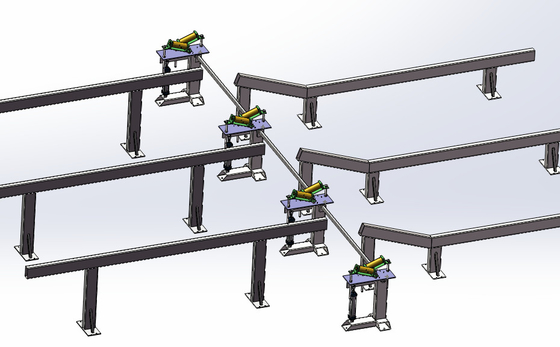

Hệ thống nạp và thả cột đèn đường: Ở phía bên trái của máy, có một kệ lưu trữ, có thể chứa 20 cột (số lượng thay đổi tùy thuộc vào kích thước của các cột).Sau khi hàn được hoàn thành, nhấn nút, và cây đèn đường sẽ được giải phóng để giải phóng trên kệ lưu trữ mà ở phía bên phải của máy,Nó có thể chứa 20 cột (số lượng khác nhau tùy theo kích thước của các cột)Không cần cần cần cẩu trên đầu từ mỗi cột tải đến dỡ.
.8 ~ 6mm, tất cả các cột có thể phù hợp. và dễ dàng để vận hành
