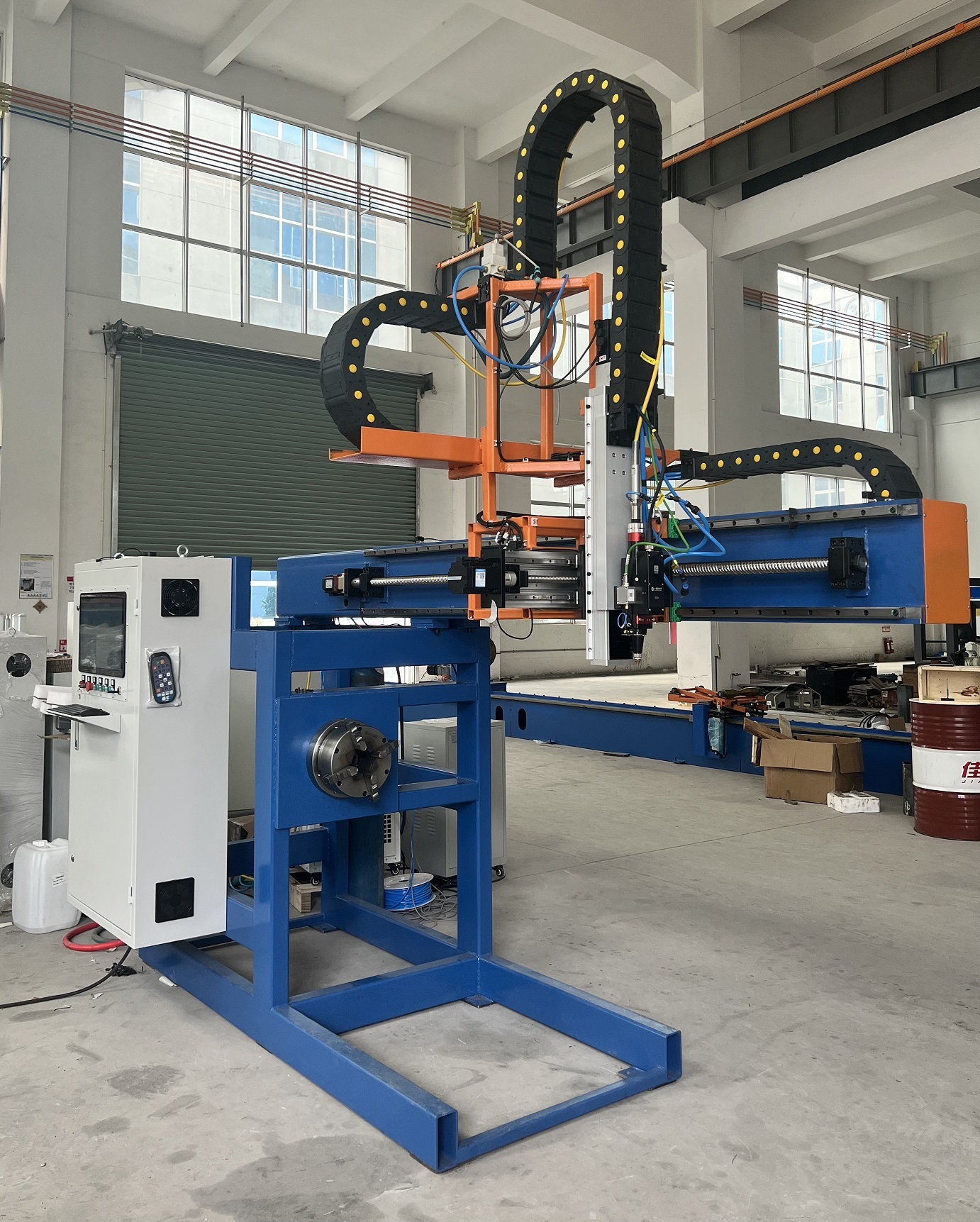

Máy cắt cánh cửa cột tia laser CNC, mô hình: LDC-300/2000
Máy cắt cổng điện bằng đèn LED, kiểu:LDC-300/2000
(适合圆杆和??杆 phù hợp với cột tròn, cột hình nón, cột tám góc và cột đa giác)
Áp dụng: 应用
Nó phù hợp với conic cột, cột tròn và tám góc cửa cột ánh sáng cắt CNC.
Có thể cắt bất kỳ hình dạng nào được thiết kế bởi máy tính.
Nguồn cắt là laser tự động. vì vậy tốc độ cắt sẽ nhanh hơn nhiều, và chất lượng cắt cạnh là tốt hơn so với plasma và lửa cắt. điểm quan trọng, do sử dụng cách cắt laser,khoảng cách cắt tương đối nhỏ, và các mảnh cắt thường được sử dụng làm nắp cửa.
适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何计算机CAD可以绘制的图形都可以通过随机附带的专用软件来切割. 适用于圆?? 形杆,圆杆,八角形灯杆电门的数控切割,切割形状可以是任何计算机CAD可以绘制的图形都可以通过随机附带的专用软件来切割.
Nguồn cắt là laser tự động, do đó, tốc độ cắt sẽ rất nhanh, và cắt quang trượt tròn, chất lượng cắt tốt hơn so với phân tử và lửa cắt.
由于使用激光切割方式,切割隙相比较小,切割下来的部分通常可以作为门盖使用.
Parameter chính
| Không, không. | Điểm | Parameter |
| 1 | Vật liệu cột 杆子材质 | Thép 钢 |
| 2 |
Max. cắt dài, trục X Độ dài cắt tối quan trọng, trục X |
2000mm (đối với cắt một lần) |
| 3 |
góc xoay, trục A 旋转角度,A轴 |
Bất kỳ góc nào 0 ~ 360 độ |
| 4 | Động lực trục Y ngang 水平Y轴 | 300mm |
| 5 | Chiều kính bên ngoài của ốngĐường thẳng nhất | 60 |
| 6 | Máx ốngđường kính bên ngoài đường kính杆子最大 | 300 |
| 7 | Trọng lượng tối đa của cột | 350kg |
| 8 | Chiều dài cột tối đa Độ dài cột tối đa | 12m, 14m |
| 9 | Hệ thống điều khiển CNC |
Hệ thống kiểm soát đường ống hình dạng khác Fangling L6000 |
| 10 | Nguồn laser 激光光源 |
¥科激光器 ¥科激光器 Raycus 3KW |
| 11 | Đèn cắt laser 激光头 | E làm 2.0 |
| 12 | Máy điều chỉnh chiều cao laser | iHC100B |
| 13 | Hệ thống điều chỉnh chiều cao laser | MS-J150 |
| 14 | Thiết bị làm mát bằng laser 激光冷水机 | HL-2000-QG2/2 |
| 15 |
建议使用气体:氧气 Đề xuất khí cắt: O2 |
O2 |
| 16 |
Độ dày và tốc độ cắt cắt độ dày và tốc độ tham khảo |
见附件 Xem phụ kiện |
| 17 | Cắt khoảng cách | Khoảng 0,3-0,5mm |
| Động cơ chính / Thương hiệu 电机 | Động cơ servo 伺服 | |
| 18 | Trục điều khiển 轴控制 |
4 trục ((X, Y, A, Z) 4轴数控制 ((X, Y, A, Z) |
| 19 |
Chế độ làm việc: như loại dây chuyền lắp ráp, bên trái vào và bên phải ra, hướng sản xuất một chiều 工作形式:流水线型式,左进右出,一个生产方向 |
Các cột chờ cắt được đặt ở một bên của máy theo một hàng, và các cột hoàn thành được di chuyển sang phía bên kia của máy theo một hàng.Nạp và thả nhanh. chờ cắt đường đèn thanh được sắp xếp một cách có trật tự ở một bên máy, cắt hoàn thành đường đèn thanh sẽ được di chuyển một cách có trật tự đến máy bên kia. tiết kiệm nhân tạo, trên xuống thanh tốc độ nhanh. |
| 20 | Nhiệt độ môi trường | 0-45°C |
| 21 | Độ ẩm | < 90%, không ngưng tụ |
| 22 | Vị trí xung quanh |
Thổi gió, không có rung động lớn. 通风, 无大的震动 |
| 23 |
Điện áp đầu vào điện áp đầu vào (Có thể được tùy chỉnh theo yêu cầu điện áp của khách hàng.) Có thể theo yêu cầu của khách hàng |
单相 Một pha, 220V, 50HZ 三相 Ba giai đoạn, 380V, 50HZ |
Độ dày và tốc độ cắt 切割厚度和速度参考
|
厚度mm Độ dày |
切割气体 Khí |
Tốc độ cắt m/phút. Tốc độ cắt |
功率w Sức mạnh |
气压bar Áp suất khí |
切割高度mm Chiều cao của vòi |
| 2 | O2 | 5.5-6.5 | 3000 | 0.7~0.9 | 0.4 |
| 3 | O2 | 3.8-4.5 | 3000 | 0.7~0.9 | 0.4 |
| 4 | O2 | 3.3-3.6 | 3000 | 0.7~0.9 | 0.4 |
| 5 | O2 | 3-3.3 | 3000 | 0.5~0.7 | 0.4 |
| 6 | O2 | 2.9-3.1 | 3000 | 0.5~0.7 | 0.4 |
| 8 | O2 | 1.2~1.3 | 3000 | 0.7~0.9 | 0.4 |
| 10 | O2 | 1.1~1.2 | 3000 | 0.7~0.9 | 0.4 |
| 12 | O2 | 0.9~1.0 | 3000 | 0.9~1.1 | 0.4 |

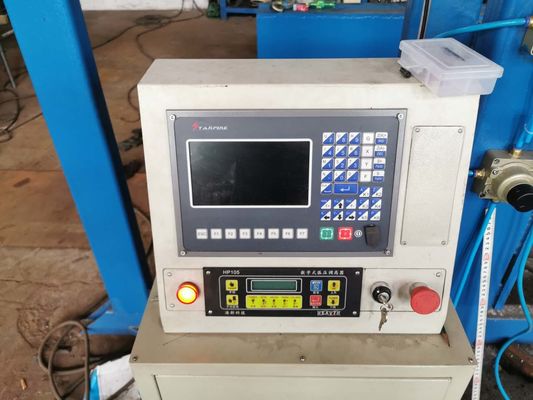

Hệ thống điều khiển CNC Fangling L6000Hệ thống kiểm soát đường ống khácL6000
|
iMC6610 Bộ điều khiển vận động
iMC6610 Bộ điều khiển chuyển động |
điện máy điều khiển Điều khiển động cơ |
Động cơ dịch vụ đầu ra xung tốc độ cao 6 đường, chế độ vị trí, tần số tối đa 3MHz, bao gồm điều khiển trục tập trung, bao gồm bộ mã hóa 6 đường phản hồi Máy điều khiển servo đầu ra xung tốc độ cao 6 chiều, chế độ vị trí, tần số tối đa 3MHz. Bao gồm điều khiển trục tiêu cự và phản hồi bộ mã hóa 6 chiều |
|
每轴独立伺服报警和使能 Mỗi trục có độc lập báo động servo và kích hoạt chức năng |
||
|
vận động kiểm soát hiệu suất Hiệu suất điều khiển chuyển động |
kiểm soát chu kỳ1ms Chu kỳ kiểm soát:1 ms |
|
|
S型 tăng giảm tốc Tốc độ gia tốc và giảm tốc hình S |
||
|
贝塞尔曲线拟合算法 Đường cong Bessel Khả năng điều chỉnh thuật toán |
||
|
tín hiệu kiểm soát ánh sáng Tín hiệu điều khiển bằng laser |
2 đường tín hiệu PWM, có thể chọn 24V hoặc 5V Tín hiệu PWM 2 chiều, 24V hoặc 5V |
|
|
4路DA0~10V lượng đầu ra mô phỏng 4 chiều DA0 ~ 10V đầu ra tương tự |
||
|
总线接口 Giao diện bus |
2*RS232, 2*RS485, 1*RS422, 2*CAN | |
|
网络接口 Giao diện mạng |
2*RJ45 | |
|
IO tín hiệu Tín hiệu IO |
32 đường đầu vào, bao gồm đầu vào giới hạn trục, hiệu quả thấp. 32 lối đầu vào, bao gồm giao diện đầu vào giới hạn trục, hiệu quả thấp. |
|
|
32 đường đầu ra, hiệu quả cao 32 lối ra, hiệu quả cao |
||
|
供电 Sức mạnh |
Dòng chảy 24V, 3A DC 24V, 3A |
|
|
Hệ thống môi trường làm việc Điều kiện làm việc |
温度-20 °C至+60 °C;相对湿度0-95%, không đông lạnh Phạm vi nhiệt độ: -20 °C đến +60 °C; Độ ẩm tương đối 0-95%, Không có ngưng tụ |
|
|
iHC100B 激光调高器
iHC100B Máy điều chỉnh độ cao bằng laser
|
điện máy điều khiển Điều khiển động cơ |
模拟量伺服驱动器, tốc độ chế độ Máy điều khiển servo analog, chế độ tốc độ |
|
IO tín hiệu Tín hiệu IO |
上下限位+ 2路输入+ 2路输出 Giới hạn trên và dưới + đầu vào 2 chiều + đầu ra 2 chiều |
|
|
接口 giao diện |
和轴卡网络通讯 Giao tiếp với mạng thẻ trục |
|
|
供电 Sức mạnh |
Dòng chảy 24V, 2A DC 24V, 2A |
单腔 quang sợi laser
Máy phát laser: Raycus 3KW
Tính năng quang họcĐặc điểm quang học
| 功率 Lượng | 3000W |
| 波长范围 Độ dài sóng | 1080±10 nm |
| Độ mỏng của sợi quang Output Fiber Core Diameter | 25μm /50μm |
| Độ dài cáp |
12 m hoặc cố định 12m hoặc tùy chỉnh |
| 输出连接器 Truyền phát chùm tia |
QBH hoặc định chế QBH hoặc tùy chỉnh |
| 指示光 Đèn hướng dẫn | 红色 Đỏ |
| Chế độ hoạt động |
tiếp tục hoặc调 Tiếp tục hoặc điều chỉnh |
| 偏振方向 Đường phân cực | 随机 |
| 输出功率稳定度 ((25°C) Khả năng ổn định | < ± 1,5% (2h) |
| 功率调节范围 Phạm vi điều chỉnh năng lượng | 10%-100% |
| Tần số điều chỉnh tối đa Tần số điều chỉnh tối đa | 5kHz |
| kích thước và trọng lượng máy | |
| trọng lượng trọng lượng | < 35kg |
| 机身外形 kích thước Khía cạnh | 80mm*402mm*346mm |
| điện học đặc tính | |
| điện áp Điện áp | 220±20V,AC,PE,50/60Hz |
| 功耗 Năng lượng tiêu thụ | 6.0 kW |
| 控制方式 Giao diện điều khiển | RS232 |
| 水冷参数 | |
| 制冷量需求 Mini. Khả năng làm mát bằng nước | 4.5 kW |
| 设置温度 Thiết lập nhiệt độ |
25°C (Laser Module) 30°C (QBH Module) |
| 水管尺寸 ((外径) Size (External) của ống làm mát | Φ12mm |
| Dòng chảy nước lạnh Dòng chảy nước làm mát | > 20L/min |
|
QBH dòng nước lạnh QBH xả nước làm mát |
1.5~2.0L/min |
