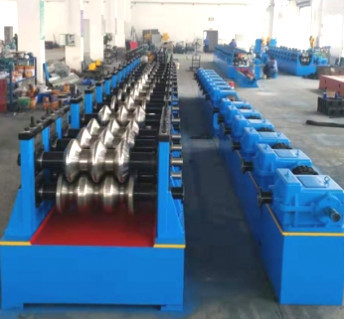

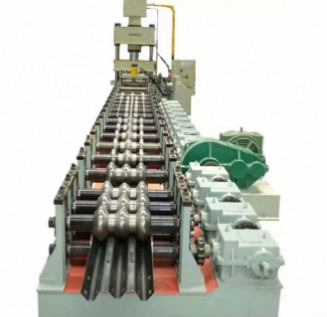

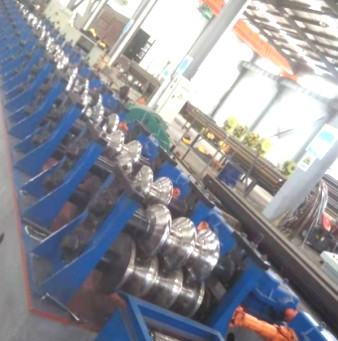

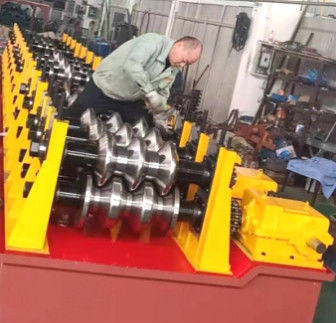

Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc

Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc
Two Waves And Three Waves Highway Guardrail Roll Forming Machine
Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc

Hình ảnh lớn :  Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc

Thông tin chi tiết sản phẩm:
Nguồn gốc: Vô Tích, Trung Quốc
Hàng hiệu: CMC
Chứng nhận: CE, ISO
Thanh toán:
Số lượng đặt hàng tối thiểu: 1 tập
Giá bán: Negotiate
chi tiết đóng gói: Toàn thân bao phủ với túi nhựa. hoặc theo yêu cầu khách hàng.
Thời gian giao hàng: Theo các cổ phiếu
Điều khoản thanh toán: T/T, L/C
Khả năng cung cấp: 50 Bộ mỗi tháng.

Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc

Sự miêu tả
Tên: Máy tạo hình cuộn lan can PLC: DELTA
Mục: hai sóng đường cao tốc bảo vệ cuộn hình thành máy bộ phận đấm: Có sẵn
Nguồn gốc: Trung Quốc Hàng hiệu: CMC
Điểm nổi bật:

Máy tạo hình lan can bảo vệ đường cao tốc

,

Highway Guardrail Roll Machine



Hai sóng và ba sóng Máy tạo hình cuộn bảo vệ đường cao tốc



Thông số máy I.Basic

  1. Tính chất cơ học và thông số kỹ thuật của nguyên liệu

Chất liệu: tấm mạ kẽm Q345B

Độ dày: 2,5~3.0mm

Chiều rộng: 450-476mm

Trọng lượng: 65kg

Thông số kỹ thuật của sản phẩm

Sản phẩm: bằng bản vẽ sản phẩm

Chiều rộng sản phẩm: 310mm ± 5 mm

Chiều cao sản phẩm: 81mm ± 5 mm

Sản phẩm thông số kỹ thuật

Phương pháp tạo hình: Hình thành cuộn lạnh

Tốc độ sản xuất: ≤10m / phút

Hướng cho ăn: thức ăn trái

Điện áp chính: 380V, 50Hz

Tổng công suất đơn vị: khoảng 20,7KW

Ổ trục ổ trục: 6026

Nâng nâng: SWL10-3 / 23-FU3

Động cơ truyền động chính: YVP180M-4-15

Bộ giảm tốc: ZQ500-48.57

Vật liệu ốp tường: A3

Vật liệu trục: 40

Vật liệu khuôn: Gcr15



II, Tổng quan về cấu trúc thiết bị

Khung thiết bị được xử lý bằng tấm thép A3, sau khi xử lý lão hóa, kết cấu 3 con lăn, 1 trên và 2 dưới, con lăn dưới sử dụng cấu trúc cố định, con lăn trên áp dụng điều chỉnh chuyển động trượt và 3 bộ truyền động hộp tuabin bằng động cơ để điều chỉnh trên và dưới Hộp tuabin được kết nối bằng một thanh kết nối để đảm bảo đồng bộ hóa 3 bộ hộp và 3 tấm tường độc lập được kết nối bằng một trục để đảm bảo sự song song của toàn bộ máy.Đường kính của trục lăn là 110mm.Có hai bộ khuôn ở bên trái và bên phải, một cho vòng cung bên trong và một cho vòng cung bên ngoài, và một bộ động cơ chính 15KW.Nó được điều khiển bởi bộ giảm tốc ZQ500, điều khiển trục dưới bên trái và bên phải thông qua các bánh răng. Mô-đun bánh răng là 10m, mỗi cái cho mỗi bên trái và bên phải. Sản phẩm được xử lý thông qua bảng điều khiển hoạt động.



IIIDanh sách kiểm tra cấu hình thiết bị



Không



Tên một phần



Định lượng

1



Hình thành khuôn



Một bộ khuôn ở mỗi bên

2



Động cơ truyền động 15KW



1 bộ

3



Hình thành trục khuôn



3 bộ

4



Xe nâng



3 bộ

5



Động cơ nâng



1 bộ

6



Hộp giảm tốc ZQ500



1 bộ

7



Bảng điều khiển điện



1 bộ

số 8



Thiết bị neo bu lông



1 bộ
