Thông tin chi tiết sản phẩm:
|
Tên: | cắt theo chiều dài | Tính năng: | hoàn toàn tự động |
---|---|---|---|
Ứng dụng: | cho vật liệu cột đèn | Vật liệu: | Q235A, thép nhẹ cán nóng |
độ dày vật liệu: | 3mm-8mm | chiều rộng vật liệu: | 800-1800mm |
Điểm nổi bật: | Máy cắt chiều dài 8mm,Máy cắt chiều dài cực nhẹ,rạch Q235A và cắt theo đường dài |
Đường cắt theo chiều dài cho mẫu cực sáng CTLA8x1800
(Loại hoàn toàn tự động, san lấp mặt bằng 4 lớp)
Thông số kỹ thuật
Đặc điểm độc quyền:
Loại hoàn toàn tự động, nếu có chiều rộng phù hợp cho cực, chiều dài được điều khiển bằng CNC, cắt côn với tự động hóa, hệ thống tự động xếp và dỡ tấm côn.
Với hai loại lưỡi cắt bộ phận cắt cạnh cạo kép và bộ phận cắt hình côn.
(Lưu ý: hệ thống xếp chồng tự động cho tấm nhỏ hơn 6mm, tấm cột đèn)
Ứng dụng:
Nó dành cho vật liệu cột đèn chiếu sáng, san lấp mặt bằng, cắt, cạo mép và rạch côn, để có được một mặt có chiều rộng nhỏ, một mặt là tấm thép có chiều rộng lớn.
Chi tiết của thiết bị

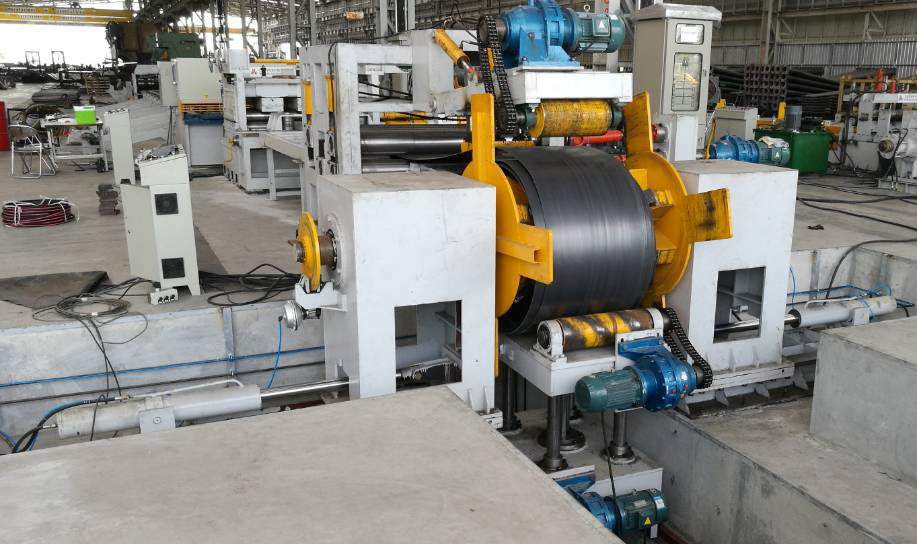

1. Thép cuộn tải xe dolly
LÊN và xuống: Thủy lực
Di chuyển ngang: có động cơ
2. Bộ trang trí kiểu ô hai đầu thủy lực:
Bao gồm: đơn vị bên trái và bên phải,
với phanh cung cấp lực căng quay trục.
Mở và đóng: Thủy lực
3. Ép và dẫn hướng thủy lực, thiết bị đầu xẻng thủy lực, thiết bị kẹp
Nó bao gồm khung, thiết bị ép và dẫn hướng thủy lực, thiết bị đầu xẻng thủy lực, con lăn kẹp và hệ thống điều khiển động cơ, v.v.
Điều này bao gồm tay ép và dẫn hướng thủy lực, Bánh xe ép và dẫn hướng, hộp số, động cơ, v.v.
Điều này bao gồm thiết bị co tấm thủy lực, tấm trải, thiết bị thủy lực, v.v.
Nó bao gồm trượt, 2 con lăn kẹp, thiết bị kẹp thủy lực, khung, v.v.
Điều này bao gồm động cơ xoay chiều, hộp số, một nhóm trục chính và kết nối, giá đỡ ổ trục, một khớp chung, v.v.
4. Bàn làm việc cách lăn giữa
5. Thiết bị hướng dẫn
Nó bao gồm khung guild, tấm máy bay di chuyển, thiết bị điều chỉnh hướng dẫn, bánh xe nghiêng dọc.
6. Đơn vị san lấp mặt bằng: (loại bốn lớp)
Đây là thiết bị cốt lõi của dòng này được chia thành phần nguồn và phần chủ.
Phần nguồn bao gồm chân đế nguồn, bộ giảm tốc, động cơ điều chỉnh tốc độ AC, tủ điện AC (trình điều khiển động cơ tần số AC), khớp nối, hộp phân phối điện, bánh xe có dây đeo, dây đeo, khớp đa năng và phanh YWZ, v.v.
Phần máy chủ bao gồm giá đỡ dưới cùng, khung, giá đỡ dưới trục, giá đỡ trục trượt, con lăn cân bằng, khung đỡ phía trên, giá đỡ bánh xe lên xuống, bánh xe đỡ, thiết bị nâng và ép bằng điện, đi kèm với 2 chiếc ép động cơ, bơm nhớt bằng tay.
Đặc điểm của máy này:
Nó được sử dụng trường hợp phân phối điện, mỗi con lăn san lấp mặt bằng được kết nối với khớp nối chữ thập đa năng, con lăn san lấp mặt bằng lên và xuống đều hoạt động, tốc độ tuyến tính ổn định, do đó ma sát giữa bề mặt con lăn và tấm sẽ giảm, điều này có thể thúc đẩy hiệu quả san lấp mặt bằng.
Có hai bộ ổ lăn ở cả hai bên của trục san bằng, một bộ ổ trục đẩy mặt phẳng được sử dụng để giảm ma sát và ngăn trục chảy lỏng, có thể mang lại hiệu quả nhanh chóng.
Hai nhóm bánh xe hỗ trợ được lắp đặt trên máy để có thể điều chỉnh lên xuống, phía trước và phía sau.Nó được sử dụng để hỗ trợ con lăn chính và tăng độ cứng của con lăn và hiệu quả san lấp mặt bằng nhanh chóng.Vòng bi trên bánh xe đỡ được làm kín có thể ngăn xỉ oxit xâm nhập vào ổ trục.
Máy được sử dụng bánh răng sâu và thanh xoắn, độ xoắn lớn để điều chỉnh giảm tốc và ép lưỡng cực, lực ép nặng, nó có thể được điều chỉnh riêng lẻ và đồng bộ để nâng và nhấn xuống, và thiết lập vi điều chỉnh thủ công.
Con lăn san lấp mặt bằng là loại làm nguội cảm ứng tần số trung bình, mức độ sâu hơn, có thể tránh làm cháy vòng bi khi thiếu dầu và có thể kéo dài tuổi thọ máy.
Máy chủ san lấp mặt bằng được cung cấp dầu tập trung có thể hoạt động dễ dàng.Các thành phần chính được rung bằng máy rung tiên tiến ở quê hương có thể phá bỏ ứng suất và giảm uốn.Động cơ là động cơ có thể điều chỉnh tốc độ dòng điện một chiều, đi kèm với tấm lõi Eurotherm có thể giảm thời gian nâng và phanh (ngắn hơn 2/3 lần phanh so với các động cơ thông thường) và hiệu quả cân bằng nhanh chóng.
7. Loại quay Máy cắt:
Bao gồm: Kéo cắt dầm thủy lực Q12Y-6 * 2000.
Kéo cắt có thể xoay 3 độ phù hợp để cắt tấm cột đèn.
Sau khi cắt, tấm sẽ có dạng hình bình hành, cách này giúp giảm lãng phí vật liệu và dễ dàng cho quá trình làm cột đèn tiếp theo
8. Bàn hỗ trợ chiều dài cực + dolly, với thiết bị tự động hóa:
Có một dolly ở phía trước của bộ phận rạch hai cạnh.Nó là để kiểm soát kích thước tấm thẳng và hình chữ nhật rạch.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát kích thước tấm hình chữ nhật.
Dolly có cơ giới dẫn động, nó có thể di chuyển đến đúng vị trí trên bàn theo chiều dài của tấm cực.
Bàn lu có động cơ dẫn động, khi con lăn được di chuyển bằng động cơ, tấm có thể di chuyển đến bộ phận xén và không cần đẩy tấm bằng tay.Mọi con lăn có ly hợp khí nén, nó có thể được truyền động bằng động cơ và hệ thống dây chuyền, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và trong bộ phận xén mép trước, đều có thiết bị khí nén cho tấm đẩy dừng lại để có được kích thước phù hợp của tấm hình chữ nhật.
9. Thiết bị tăng tấm.
Thiết bị này bao gồm hai xi lanh khí nén, và nó có thể được di chuyển đến các vị trí khác nhau theo chiều dài tấm.
Khi tấm tiếp cận phía trước của bộ phận rạch, tấm sẽ được dừng lại, thiết bị này sẽ nâng tấm lên, để dolly có thể kẹp và di chuyển tấm.
Máy xén hai cạnh dựa trên nguyên lý cắt cán để cắt thép tấm.
Nó dùng để rạch mép cạo của tấm thép cán nóng để có được chiều rộng chính xác cho cột đèn.
Bao gồm: con lăn kẹp hai cặp, Động cơ, hộp số, bốn lưỡi
Lên xuống hai con lăn kiểu trục vít, với 2 cặp lưỡi xén.
con lăn kiểu trục vít dễ dàng điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để cắt mọi kích thước tấm.
11.Bảng hỗ trợ chiều dài khuôn + dolly, với thiết bị tự động hóa:
Có một dolly ở phía trước của bộ phận rạch.Nó là để kiểm soát mức độ cắt côn.Bằng cách thay đổi vị trí của nút chặn trên dolly để kiểm soát tốc độ cắt côn.
Dolly có cơ giới dẫn động, nó có thể di chuyển đến đúng vị trí trên bàn theo chiều dài của tấm cực.Và kẹp tấm để có được hướng di chuyển tấm bên phải.
Bàn lu có động cơ dẫn động, khi con lăn được di chuyển bằng động cơ, tấm có thể di chuyển đến bộ phận xén và không cần đẩy tấm bằng tay.Mọi con lăn có ly hợp khí nén, nó có thể được truyền động bằng động cơ và hệ thống dây chuyền, cũng có thể di chuyển tấm bằng tay để điều chỉnh tấm.
Cả trên dolly và bộ phận xén côn phía trước, đều có các thiết bị khí nén để tấm đẩy dừng lại để có được góc cắt côn phù hợp.
12. Thiết bị tăng dạng tấm.
Thiết bị này bao gồm hai xi lanh khí nén, và nó có thể được di chuyển đến các vị trí khác nhau theo chiều dài tấm.
Khi tấm tiếp cận phía trước của bộ phận rạch, tấm sẽ được dừng lại, thiết bị này sẽ nâng tấm lên, để dolly có thể kẹp và di chuyển tấm.
13. Bộ phận xén côn
Máy xén côn dựa trên nguyên lý cắt cán để cắt thép tấm.Và có được tấm hình thang với tỷ lệ côn nhất định.
Bao gồm: con lăn kẹp hai cặp, Động cơ, hộp số, con lăn kẹp lên và dưới, hai lưỡi dao,
Lên và xuống hai con lăn kiểu trục vít, với một cặp lưỡi cắt.
trục vít loại trục vít dễ dàng điều chỉnh lưỡi cắt đến bất kỳ vị trí nào để cắt mọi kích thước tấm.
14. Bàn đỡ kiểu bi cho tấm côn thành phẩm
15. Hệ thống tự động xếp và dỡ tấm côn
Có hai con lăn kẹp bằng khí nén.Con lăn kẹp đáy sử dụng động cơ, khi con lăn lặn bằng động cơ, tấm côn có thể di chuyển ra xa bộ phận xén.Khi tấm ngừng di chuyển, con lăn lên sẽ tăng lên và tạo khoảng trống để dỡ tấm xuống.
Dưới bảng, đây là thiết bị dỡ hàng bằng khí nén 12 chiếc.Chúng có thể nhô lên từ giữa bàn, khi đó hai tấm côn sẽ trượt sang giá xếp chồng cả hai bên.
16. Hệ thống điện:
Bảng điều khiển trung tâm.
Đối với xén mép kép và xén côn, còn PLC, biến tần điều khiển AC có tính năng phản ứng nhanh và hoạt động tốt, có thể kiểm soát hiệu quả tốc độ chạy dolly.
17 Hệ thống thủy lực:
Công suất thủy lực 25L / phút
Bao gồm: trạm thủy lực, van, thùng dầu, khớp nối, ống mềm, ống cứng, v.v.
18. Hệ thống khí nén:
Đối với ly hợp dolly và bàn, đĩa tăng, thiết bị dỡ đĩa, v.v.
19. Tùy chọn:
Bộ phận Nắn bổ sung sau khi cắt côn.
Giải phóng ứng suất của tấm thép và dễ dàng cho quá trình tiếp theo.
(đơn vị này phù hợp với độ dày nhỏ hơn tấm 6mm cho cột đèn đường)
20. Tùy chọn: Hệ thống ngoại tuyến dạng tấm
(Sau khi tấm được cắt theo chiều dài, hệ thống có thể di chuyển tấm sang một bên của máy.)
