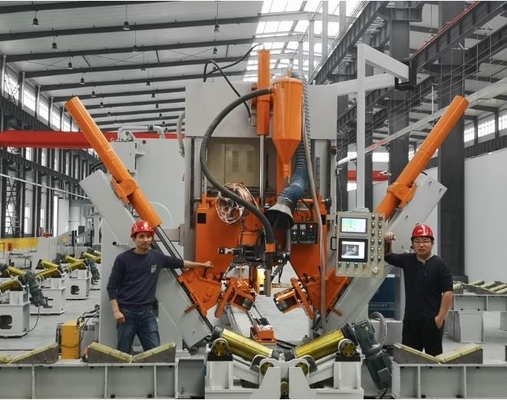

Máy hàn đóng cực nhẹ Model HM800-14000 cho đơn cực cao

Máy hàn sợi cột (cầu cao)

Mô hình: HM800/14000 / hàn cung chìm

Tổng quan sản phẩm

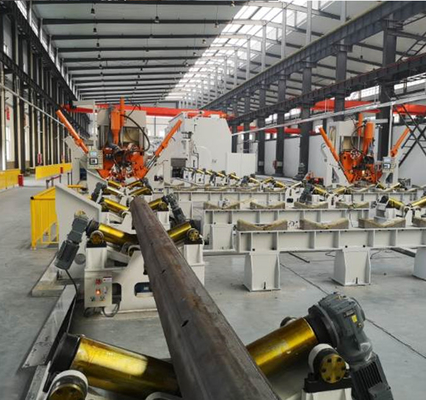

Máy hàn dây thừng tự động này được thiết kế đặc biệt choĐường chiếu sáng đường phố tiêu chuẩnNó là một dây chuyền hàn và hàn theo chiều dọc tự động cung cấp hàn ổn định, chất lượng cao trên các cột đa giác và hình nón có kích thước trung bình, đặc biệt là các cột có một đường may theo chiều dọc.Xe đẩy động cơ kéo cột qua vùng hàn với tốc độ điều chỉnhKết quả là: một đường may thẳng, không xoắn với biến dạng tối thiểu chu kỳ sau chu kỳ.

Các thông số kỹ thuật chính

Ưu điểm chính

1. Điều chỉnh CNC hoàn toàn tự độngHệ thống CNC tự động điều chỉnh áp suất kẹp, vị trí chân nén và tốc độ cho ăn khi đường kính cột thay đổikết quả nhất quán.
2. Ống hàn không xoắnXây dựng trên một quy trình trước được sắp xếp đúng cách, đường may cột hàn cóxoắn bằng khôngKhông có người vận hành cần phải kéo hoặc xoắn cột phía sau máy để tái tập trung các đường may ¢ tiết kiệm lao động đáng kể.
3. Động cơ tần số biến đổi với phanh điệnĐộng viên cột sử dụng điều khiển VFD với phanh điện, đảm bảo khởi động và dừng ổn định để hàn đầu và đuôi sạch.Hệ thống hàn toàn bộ chiều dài từ đầu nhỏ đến đầu dưới với hầu như không còn sót lại unwelded, giảm công việc thủ công phía sau.
4. Ba bộ cuộn dây kẹpPhân phối áp suất qua 3 bộ cuộn giảm áp suất bề mặt vàgiảm thiểu vết trầy xướctrên bề mặt cột. lý tưởng cho các cột tám góc, đa giác và hình nón ′′ cả đường kính bằng nhau và cong.
5. Xe đẩy quay nhanh có động cơChiếc xe đẩy tự động quay trở lại không cần đẩy bằng tay, giảm mệt mỏi của người vận hành.
6. Lớp kẹp phía sau bằng khí nénChiếc xe đẩy phía sau sử dụng thiết bị kẹp khí nén đơn giản và nhanh hơn kẹp bằng tay.
7. Pháo hàn cung chìmThâm nhập sâu, hạt hàn mượt mà, phun ít, tỷ lệ lắng đọng cao
8. Loading-Roller-Type Unloading (Loading/Unloading-Same-Side) Loading/Unloading (Lay hàng/Lay hàng theo cùng một mặt)Bên thả sử dụng một giá đỡ cuộn để tải và thả dễ dàng và hỗ trợ tự động hóa thượng nguồn / hạ nguồn.cùng một bên, do đó, người vận hành chỉ làm việc ở vị trí máy chính, không có đường dài đi bộ, giảm đáng kể cường độ lao động.
9. Thiết bị hướng dẫn cột sau thích nghiHướng dẫn phía sau điều chỉnh thích nghi, vì vậy vị trí hàn-đá hiếm khi cần điều chỉnh bằng tay trong thực tế.
10. Theo dõi Dây dựa trên CameraMột máy ảnh được gắn trên đầu hàn chiếu đường may lên màn hình bảng điều khiển chính, làm cho việc theo dõi đường may đơn giản và giảm gánh nặng giám sát của người vận hành.
11. Hệ thống thủy lực và CNC tự phát triểnĐảm bảo cột hàn giữ tròn với biến dạng tối thiểu.
12. Nhà khai thác duy nhấtChỉ1 ngườiđược yêu cầu để vận hành toàn bộ đường dây.
13. 5 bộ giá đỡ cuộn thảThích hợp cho các cột 12m và 14m.
14. Hướng làm việc tùy chỉnhMáy có thể được cấu hình để hoạt động từ trái sang phải hoặc từ phải sang trái để phù hợp với bố trí xưởng của bạn.
15. Thiết kế tùy chỉnh có sẵnChúng tôi có thể thiết kế và sản xuất máy đặc biệt để đáp ứng các loại cột khác nhau và yêu cầu sản xuất trên toàn thế giới.

Cấu hình tùy chọn

• Hệ thống làm mát khối đồngBao gồm 2 bộ khối đồng cho các cột hình nón và hình tám giác.
• Vòng tròn kẹp cho các cột đèn đường tiêu chuẩn¢ mở rộng phạm vi đường kính đến60 800 mm(vòng tròn & cực hình nón).
• Vòng tròn kẹp cho các cột đèn đường hình tám giác️ đường kính tối thiểu 60 mm
• Thiết bị kẹp phía sau cho cột đèn đường- bao gồm một công cụ nhỏ cho các cột rất ngắn (ví dụ: cánh tay 1 - 2 m).

Thành phần của máy

1. Bàn làm việc dài để di chuyển xe đẩy
2. Khung cổng chính
3. Hệ thống lái xe đẩy
4. Thả giá đỡ cuộn 5 bộ (đối với các cột 12 m / 14 m)
5. Máy cuộn cho các cột kích thước trung bình
6. Hệ thống hàn vòng cung chìm với bộ cấp dây
7. Hệ thống khôi phục luồng
8. Hệ thống thủy lực
9. Hệ thống điều khiển
10. Các bộ lăn kẹp theo yêu cầu của khách hàng
    • Tiêu chuẩn: 1 bộ cho trục đơn cực / trục cao / cột 5G
    • Tùy chọn: 1 bộ cho cột đèn đường, tối thiểu Ø60 mm (vòng và hình nón)
    • Tùy chọn: 1 bộ cho các cột đèn đường, tối thiểu Ø60 mm (bốn giác)
    • Tùy chọn: thiết bị kẹp phía sau cho cột đèn đường (bao gồm công cụ cho cánh tay ngắn 1 ′ 2 m)
11. Tùy chọn: hệ thống làm mát khối đồng (2 bộ cho các cột hình nón và hình tám giác)

Các kịch bản ứng dụng

• Cột đèn cao cột
• Monopoles (traffic / signal / camera)
• Cột truyền thông 5G
• Cột đèn đường tiêu chuẩn và trang trí
• Cột tám góc, đa góc và hình nón

Câu hỏi thường gặp

Q1: Chiều dài cột và đường kính tối đa mà máy này có thể xử lý là bao nhiêu?

A: Cấu hình tiêu chuẩn xử lý cột lên đến14,000 mm dàivàChuẩn mực:. Với các đường phố đèn lồng lốp tùy chọn, đường kính dải mở rộng xuống60 mm.

Q2: Máy này có thể hàn cả hai cột hình nón / cong và cột thẳng (chẳng ngang)?

A: Có. Hệ thống CNC tự động điều chỉnh áp suất kẹp và tốc độ cho ăn khi đường kính thay đổi,vì vậy nó xử lý cả hai cột hình nón và đường kính bằng nhau bao gồm hồ sơ tám góc và đa góc.

Q3: Máy có thể được tùy chỉnh cho bố cục hội thảo của tôi không?

A: Có. Chúng tôi cung cấp các máy với các hướng làm việc khác nhau (bên trái sang phải hoặc bên phải sang trái) và có thể thiết kế tùy chỉnh cấu hình cho các loại cột đặc biệt, chiều dài hoặc yêu cầu sản xuất.
