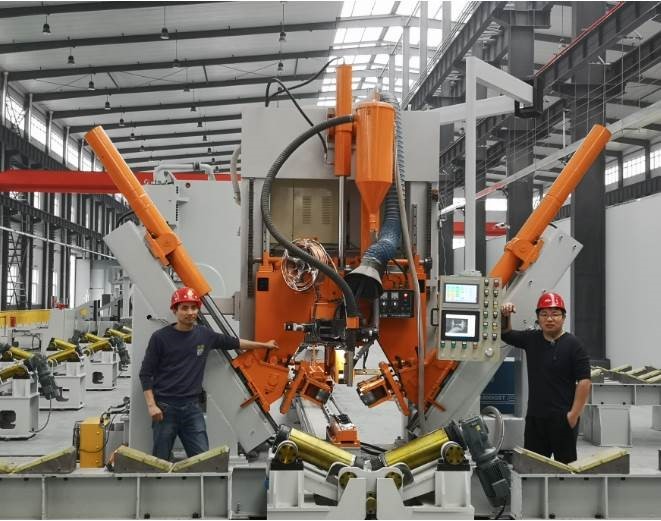

Máy hàn đóng cực nhẹ Model HM800-14000 cho đơn cực cao

(CAO THƯỞNG) MÁY HÀN DÀI NGẮN

MÔ HÌNH: HM800 / 14000 / Hàn hồ quang chìm

Unlodaing Table Roller loại

Được thiết kế đặc biệt cho cột đơn cực, cột cao, cột giao tiếp 5G và cột đèn đường bình thường

Phạm vi đường kính: 200 ~ 800mm, Độ dày: 4 ~ 12mm, Chiều dài: 14000mm

Phạm vi đường kính tùy chọn: 60 ~ 800mm, Độ dày: 3 ~ 12mm, Chiều dài: 14000mm

Máy hàn hồ quang chìm một dây đơn tiêu chuẩn

Phạm vi áp dụng:thích hợp cho chiều dài lớn trung bình kích thước trung bình hàn đóng tự động dọc, như cột 5G, đơn cực, cột cao và cột đèn đường bình thường

Máy này thường thích hợp để hàn cực đa giác và cực hình nón có kích thước vừa phải, đặc biệt thích hợp cho cực chỉ có một đường may.Đó là một dây chuyền hàn tự động.Xe đẩy được trang bị động cơ có thể điều chỉnh tốc độ, có thể kéo sào để di chuyển.Xi lanh thủy lực làm cho bánh xe áp lực siết chặt cực và hàn đồng thời.

Các tính năng độc quyền:

1. Điều chỉnh tự động CNC, hệ thống CNC, với sự thay đổi đường kính cực, tự động điều chỉnh áp suất, tự động điều chỉnh vị trí chân vịt, tự động điều chỉnh tốc độ và vị trí cấp liệu, giữ cho đường hàn luôn ở trạng thái khép kín, đảm bảo sự trơn tru hàn.

2. Trên cơ sở trình độ của quá trình trước đó, sau khi hàn, mối hàn cực không bị xoắn và không cần nhân viên cạy và vặn que ở phía sau máy để định tâm mối hàn.

3. Cực dẫn động được điều khiển bằng cách chuyển đổi tần số, với chức năng dừng phanh điện để đảm bảo sự ổn định của hàn đầu và đuôi, hệ thống này có thể hàn cực từ đầu nhỏ đến đầu dưới cùng toàn diện và hầu như không có chiều dài thừa ra khỏi mối hàn.Cách này giúp giảm bớt các thao tác thủ công của quy trình tiếp theo.

4.Số lượng con lăn kẹp là 3 bộ, ưu điểm là giảm áp lực con lăn lên bề mặt cực, và giảm vết xước trên bề mặt.Nó phù hợp để sản xuất cực bát giác, cực đa giác và cực hình nón.Nó có thể là đường kính bằng nhau hoặc hình nón.

5. Xe đẩy loại đẩy với chức năng quay lại nhanh có động cơ, không cần người vận hành đẩy lại bằng tay và nó làm giảm cường độ lao động của người vận hành.

6. Xe đẩy phía sau với thiết bị kẹp khí nén, Nó đơn giản và nhanh chóng so với kẹp bằng tay.

7. chức năng hàn hồ quang chìm

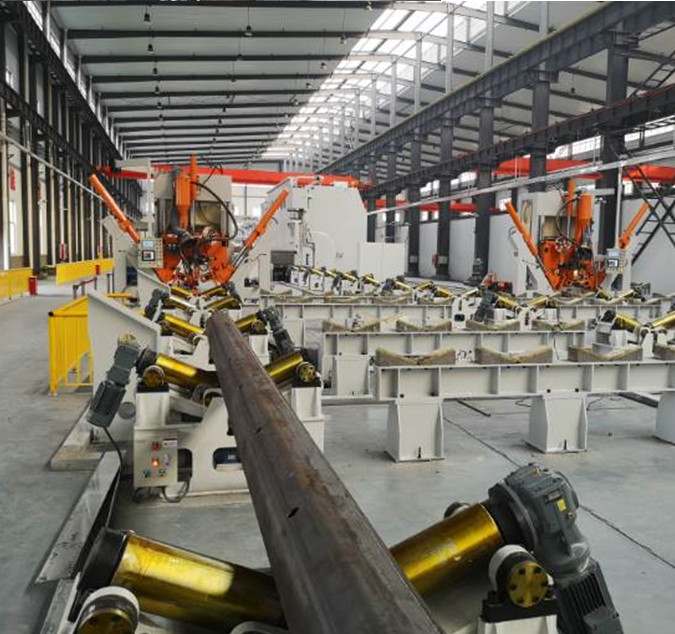

8.Bên dỡ hàng là loại con lăn, thuận tiện cho việc xếp dỡ và thuận lợi để thực hiện tự động hóa vật liệu đầu nguồn và hạ nguồn.Việc xếp và dỡ hàng có thể ở cùng một phía để giúp người vận hành tránh được việc di chuyển đường dài.Người vận hành chỉ cần làm việc ở vị trí của máy chủ, điều này giúp giảm cường độ lao động rất nhiều.

9.Với thiết bị hướng dẫn cực trở lại, nó có thể được điều chỉnh một cách thích ứng.Trong thực tế vận hành, vị trí đường hàn ít khi được điều chỉnh, điều này làm giảm cường độ lao động của người vận hành.

10. Thông qua camera được lắp trên đầu máy, đường hàn được phản chiếu trên màn hình của bảng điều khiển chính, giúp việc theo dõi đường hàn trở nên đơn giản và dễ dàng, đồng thời giảm cường độ lao động của người vận hành để giám sát quá trình hàn ..

11. Hệ thống áp suất dầu và CNC tự phát triển, làm cho cực hàn tròn và biến dạng nhỏ.

12. Nhân viên vận hành: 1 người.

13. Giá con lăn không tải, 5 bộ (thích hợp cho cột 12,14m)

14. Tùy theo cách bố trí phân xưởng của người mua, có thể cung cấp các loại máy có hướng làm việc khác nhau

15.Đối với các yêu cầu đặc biệt của khách hàng, máy có thể được thiết kế và sản xuất đặc biệt để đáp ứng các cực khác nhau trên toàn thế giới

16. Tùy chọn: Hệ thống khối đồng làm mát, (Thiết bị này nằm bên trong cột đèn để tăng tỷ lệ hàn đâm xuyên) Với 2 bộ khối đồng phù hợp cho các cực hình nón và bát giác

17. Tùy chọn: Con lăn kẹp phù hợp với cột đèn đường thông thường, phạm vi đường kính được mở rộng thành: 60 ~ 800mm

Máy bao gồm các bộ phận sau:

1. bàn làm việc dài cho xe đẩy di chuyển

2. Khung giàn chính

3. hệ thống truyền động xe đẩy

4. giá con lăn không tải, 5 bộ (thích hợp cho cột 12,14m)

5. bao gồm con lăn kẹp, thích hợp cho cực kích thước trung bình)

6.Hệ thống hàn hồ quang chìm, với hệ thống cấp dây

7. hệ thống phục hồi Flux

8. hệ thống thủy lực

9. hệ thống kiểm soát

10. con lăn mạ, phù hợp với yêu cầu cực của khách hàng.

Tặng kèm 1 bộ thích hợp cho Cột cao đơn cực, khuôn cực 5G.

Tùy chọn: 1 bộ phù hợp với cột đèn đường thông thường, đường kính tối thiểu 60mm (cột tròn và cột nón)

Tùy chọn: 1 bộ phù hợp với cột đèn đường thông thường, đường kính tối thiểu 60mm (cột bát giác)

Tùy chọn: Bộ thiết bị kẹp phía sau phù hợp với cột đèn đường thông thường.(Bao gồm một công cụ nhỏ, thích hợp cho các cọc có chiều dài rất ngắn, chẳng hạn như cánh tay dài 1 ~ 2 mét)

11. Tùy chọn: Hệ thống khối đồng làm mát, (Thiết bị này nằm bên trong cột đèn để tăng tỷ lệ hàn đâm xuyên) Với 2 bộ khối đồng phù hợp cho các cực hình nón và hình bát giác

Thông số kỹ thuật
